iHF Triger Kayışı Kasnağı Yüksek Hassasiyetli Konumlandırma 2GT 3GT 5GT 8YU
iHF GT Serisi Kavisli Dişli Zamanlama Kasnakları
:
Yüksek Hassasiyetli Konumlandırma Performansı
Sıfır Boşluklu Tahrik: Dişler kayışa sıkıca geçerek ileri ve geri dönüş sırasında boşluğu ortadan kaldırır ve konumlandırma doğruluğunu artırır.
Mikron Seviyesinde Konumlandırma Hassasiyeti: Yüksek adımlı işleme hassasiyeti, uzun süreli çalışma sırasında bile istikrarlı bir iletim oranı sağlar.
CNC takım tezgahları ve hassas ölçüm ekipmanları gibi yüksek tekrarlanabilirlik gerektiren uygulamalar için uygundur.
Kararlı Senkron Sürücü
Diş tasarımı, kayış ve kasnak arasındaki düzgün bağlantıyı, sabit iletim oranını ve sıfır hız dalgalanmasını sağlar.
Kaymadan kaynaklanan pozisyon hatalarının önüne geçilerek, yüksek frekanslı kalkış ve frenleme için uygun hale getirilmiştir.
Yüksek hızlarda bile şanzımanın stabil kalmasını sağlayarak titreşimi ve gürültüyü azaltır.
Yüksek Hassasiyetli Üretim Süreci
CNC hassas işleme ile diş aralığının doğruluğu, eş merkezlilik ve dairesel kaçıklık uluslararası standartlara uygundur.
Dinamik dengeleme, yüksek hızlarda bile sıfır eksantrik titreşimi sağlar.
Her kasnak, tutarlı montajı garantilemek için titiz boyut ve yüzey kalitesi kontrolünden geçer.
Hassas konumlandırma sistemleri için özel olarak tasarlanmış, minimum boşluk etkileşimiyle yüksek hassasiyetli konumlandırma tahrikleri sunar. Ultra sessiz çalışma özelliğine sahiptir ve 2 mm/3 mm/5 mm/8 mm standart diş açıklığı özellikleriyle mevcuttur.
Zamanlama Kasnağı 2GT
| Tip | Malzeme | Yüzey İşlem | |||
| Kemer Genişliği: 4mm | Kemer Genişliği: 6mm | Kemer Genişliği: 9mm | Kasnak | Flanş | |
| A：5.0 G：8.3 U：16.0 | A:7.0 G: 10.3 U: 18.0 | A:10.0 G: 13.3 U: 21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Doğal Eloksal |
Zamanlama Kasnağı 3GT
| Tip | Malzeme | Yüzey İşlem | |||
| Kemer Genişliği: 6mm | Kemer Genişliği: 9mm | Kemer Genişliği: 15mm | Kasnak | Flanş | |
| A：7,3 G：11,0 U：19,0 | A:10.3 G: 14.0 U: 22.0 | A:16,3 G: 20,0 U: 28,0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Doğal Eloksal |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Siyah Oksit Kaplama |
Zamanlama Kasnağı 5GT
| Tip | Malzeme | Yüzey İşlem | |||
| Kemer Genişliği: 9mm | Kemer Genişliği: 12mm | Kemer Genişliği: 15mm | Kasnak | Flanş | |
| A：10,3 G：14,0 U：22,0 | A:13,3 G: 17,0 U: 25,0 | A:16,3 G: 20,0 U: 28,0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Doğal Eloksal |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Siyah Oksit Kaplama |
Zamanlama Kasnağı 8YU
| Tip | Malzeme | Yüzey İşlem | |||
| Kemer Genişliği: 15mm | Kemer Genişliği: 20mm | Kemer Genişliği: 25mm | Kasnak | Flanş | |
| A: 16,7 G: 23,0 U: 43,0 | A:21,7 G: 28,0 U: 48,0 | A: 26,7 G: 33,0 U: 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Doğal Eloksal |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Siyah Oksit Kaplama |

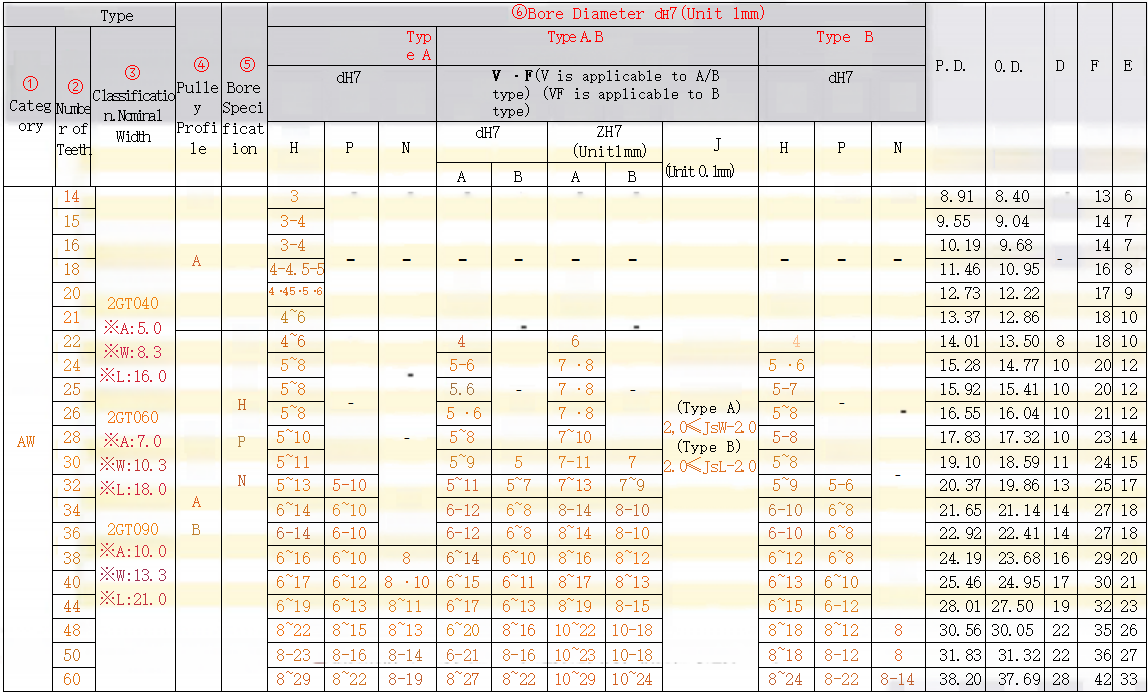

Zamanlama Kasnağı 2GT

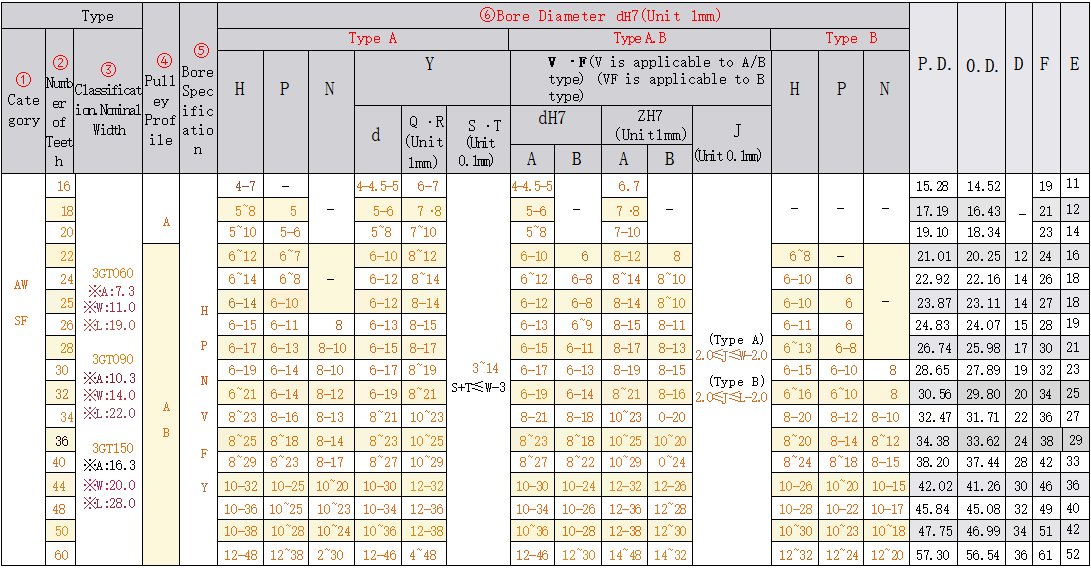

Zamanlama Kasnağı 3GT

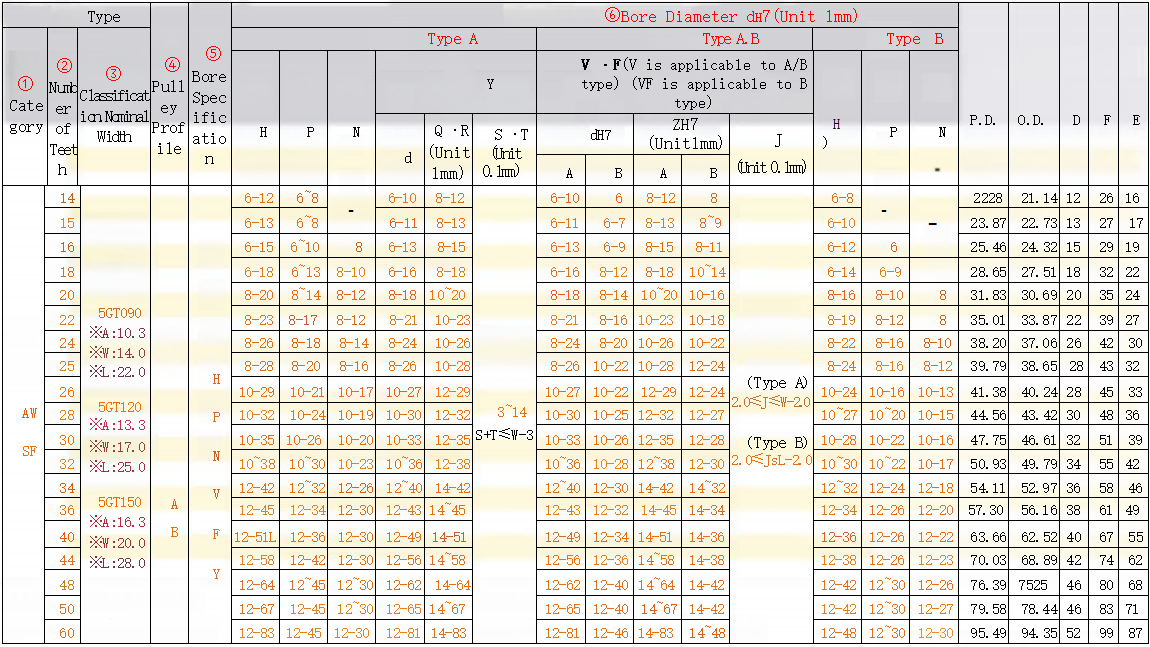

Zamanlama Kasnağı 5GT

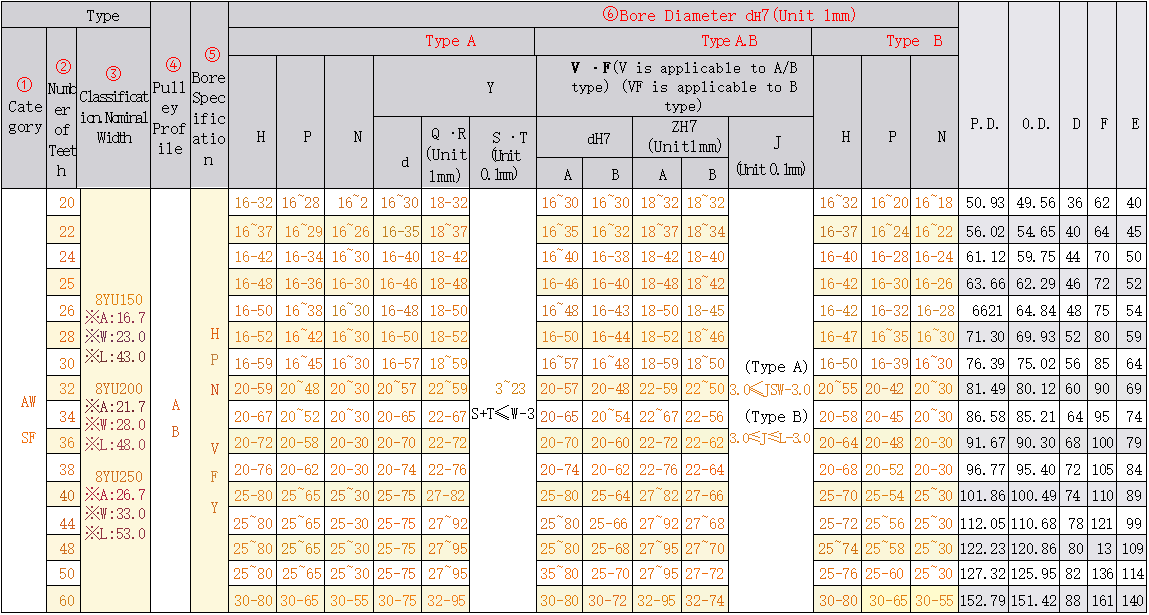

Zamanlama Kasnağı 8YU
Zamanlama Kasnağı 2GT

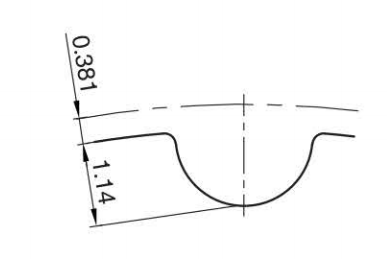

④ Kasnak Profili
Diş oluğu boyutları diş sayısına bağlı olarak bir miktar değişiklik gösterir.
Diş aralığı (2 mm)
Mil deliği spesifikasyonu H (yuvarlak delik) için dişli delik yoktur.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.

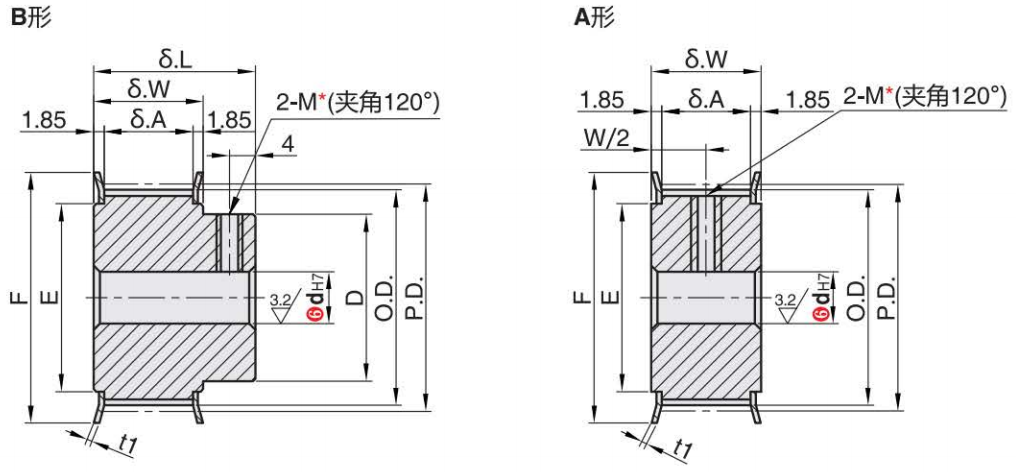

* A tipi kasnaklar ve P veya N delikli mil delikleri için, iki dişli delik diş oluğunun merkezinden yaklaşık 120° veya 90° uzaklıkta yer alır.
Zamanlama Kasnağı 3GT

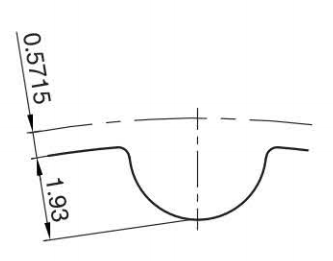

④ Kasnak Profili
Diş oluğu boyutları diş sayısına bağlı olarak bir miktar değişiklik gösterir.
Diş aralığı (3 mm)
Mil deliği spesifikasyonları H (yuvarlak delik), Y, F (kademeli delik) veya Y (her iki uçta kademeli delik) için dişli delik bulunmamaktadır.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.

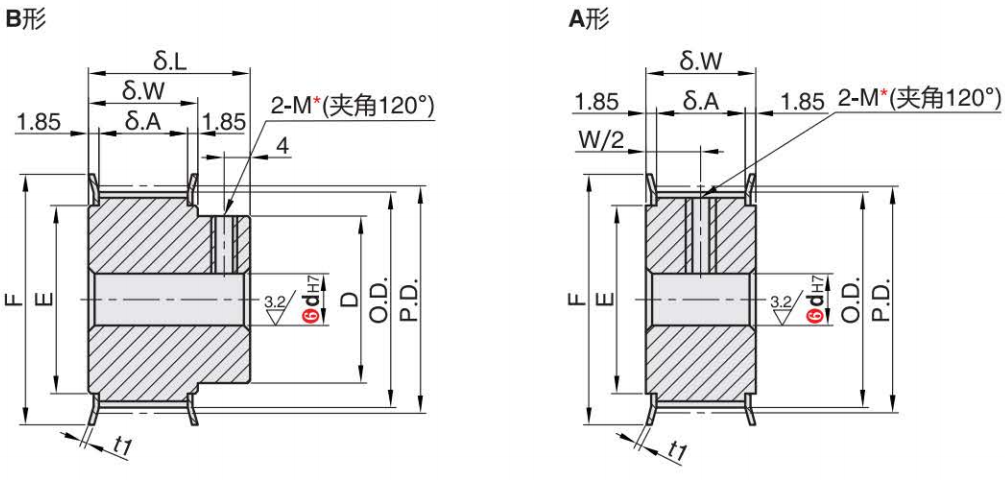

* A tipi ve mil delikleri P veya N olan kasnaklarda, iki dişli delik diş oluğunun merkezinden yaklaşık 120° veya 90° uzaklıkta yer alır.
Zamanlama Kasnağı 5GT
④ Kasnak Profili
Diş oluğu boyutları diş sayısına bağlı olarak bir miktar değişiklik gösterir.
Diş aralığı (5 mm)
H (yuvarlak delik), V, F (kademeli delik) ve Y (her iki uçta kademeli delik) şaft deliği spesifikasyonları için dişli delik yoktur.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
* A tipi kasnaklar ve P veya N açılı mil delikleri için, iki dişli delik diş oluğunun merkezinden yaklaşık 120° veya 90° uzaklıkta yer alır.
Zamanlama Kasnağı 8YU
④ Kasnak Profili
Diş oluğu boyutları diş sayısına bağlı olarak bir miktar değişiklik gösterir.
Diş aralığı (8 mm)
H (yuvarlak delik), V, F (kademeli delik) ve Y (her iki uçta kademeli delik) şaft deliği spesifikasyonları için dişli delik yoktur.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
* A tipi kasnaklar ve P veya N açılı mil delikleri için, iki dişli delik diş oluğunun merkezinden yaklaşık 120° veya 90° uzaklıkta yer alır.
:
-
*
-
*
-
*
-
-
