iHF AT5/AT10 Ağır Hizmet Tipi Güç Aktarma Triger Kayışı Kasnağı

iHF

Yüksek Mukavemetli Malzemeler: Ağır hizmet tipi güç aktarım senkron kasnakları, yüksek yükler ve yüksek hızlar altında denge ve dayanıklılık sağlamak için genellikle alaşımlı çelik ve alüminyum alaşımı gibi yüksek mukavemetli, aşınmaya dayanıklı malzemelerden yapılır.

Hassas Üretim: Üretim süreci, kasnak diş profili ve eğimi gibi temel parametrelerin doğru olmasını sağlayarak şanzımanın doğruluğunu ve stabilitesini artıran sıkı yüksek hassasiyet standartlarına uygundur.

Çeşitli Tasarımlar: Çeşitli endüstriyel uygulamaların ihtiyaçlarını karşılamak için ağır hizmet tipi güç aktarım senkron kasnakları, farklı diş profilleri, hatveler, kasnak çapları ve genişlikler dahil olmak üzere çeşitli tasarım seçenekleri sunar.

Verimli Aktarım: Senkron kasnaklar, dişli aktarma yöntemini kullanarak triger kayışıyla kullanıldığında verimli ve istikrarlı bir güç aktarımı sağlar. Mekanik verimleri genellikle yüksektir ve 0,98 veya daha yüksek değerlere ulaşır.

Hassas Aktarım Oranı: Triger kayışı ve kasnak arasındaki dişli ilişkisinden dolayı, ağır hizmet tipi güç aktarım senkron kasnakları, hassas hız ve tork kontrolü gerektiren uygulamalar için kritik olan hassas aktarım oranları sağlayabilir.

Kaymaz Şanzıman: Senkron kayışlı şanzıman sistemi kaymaz özelliğe sahiptir, bu da şanzıman işlemi sırasında ek bir ısı ve aşınma oluşmayacağı anlamına gelir, böylece şanzıman sisteminin kullanım ömrü uzar.

AT Serisi Güçlendirilmiş Trapez Zamanlama Kasnakları: Zorlu çalışma koşullarında kanıtlanmış güvenilirlik sağlamak için güçlendirilmiş diş geometrisi ve malzeme iyileştirmeleri içeren T Serisi teknolojisinin gelişmiş bir versiyonu. Ağır hizmet tipi güç aktarım sistemleri ve yüksek torklu endüstriyel uygulamalar için özel olarak tasarlanmıştır.

Get a free quote

iHF AT5/AT10 Ağır Hizmet Tipi Güç Aktarma Triger Kayışı Kasnağı

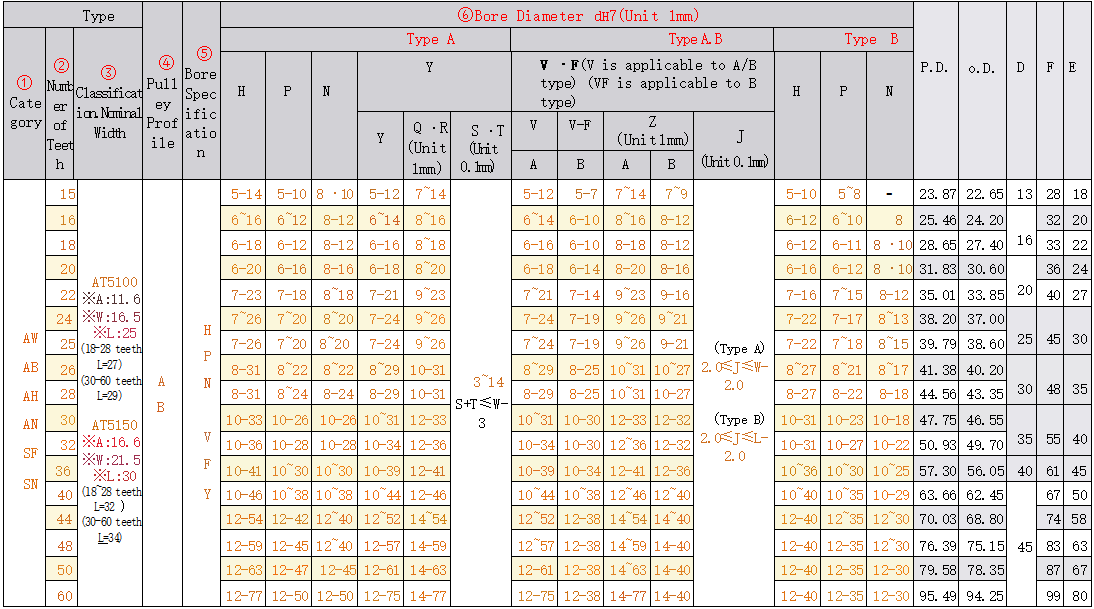

Zamanlama Kasnağı AT5/AT10

Tip					Malzeme		Yüzey İşlem
AT5		AT10			Kasnak	Flanş
Kemer Genişliği: 10mm	Kemer Genişliği: 15mm	Kemer Genişliği: 15mm	Kemer Genişliği: 20mm	Kemer Genişliği: 25mm
A：11,6 G：16,5 U：25(27/29)	A:16,6 G: 21,5 U: 30(32/34)	A：16,5 G：22,5 U：38(40)	A：21,5 G：27,5 U：43(45)	A：26,5 G：32,5 U：48(50)
AW**AT5100	AW**AT5150	AW**AT10150	AW**AT10200	AW**AT10250	6061	6061	Doğal Eloksal
AB**AT5100	AB**AT5150	AB**AT10150	AB**AT10200	AB**AT10250			Siyah Eloksal
AH**AT5100	AH**AT5150	AH**AT10150	AH**AT10200	AH**AT10250			Sert Eloksal Kaplama
AN**AT5100	AN**AT5150	AN**AT10150	AN**AT10200	AN**AT10250			Nikel Kaplama
SF**AT5100	SF**AT5150	SF**AT10150	SF**AT10200	SF**AT10250	S45C	SPCC	Siyah Oksit Kaplama
SN**AT5100	SN**AT5150	SN**AT10150	SN**AT10200	SN**AT10250	S45C	SPCC	Nikel Kaplama

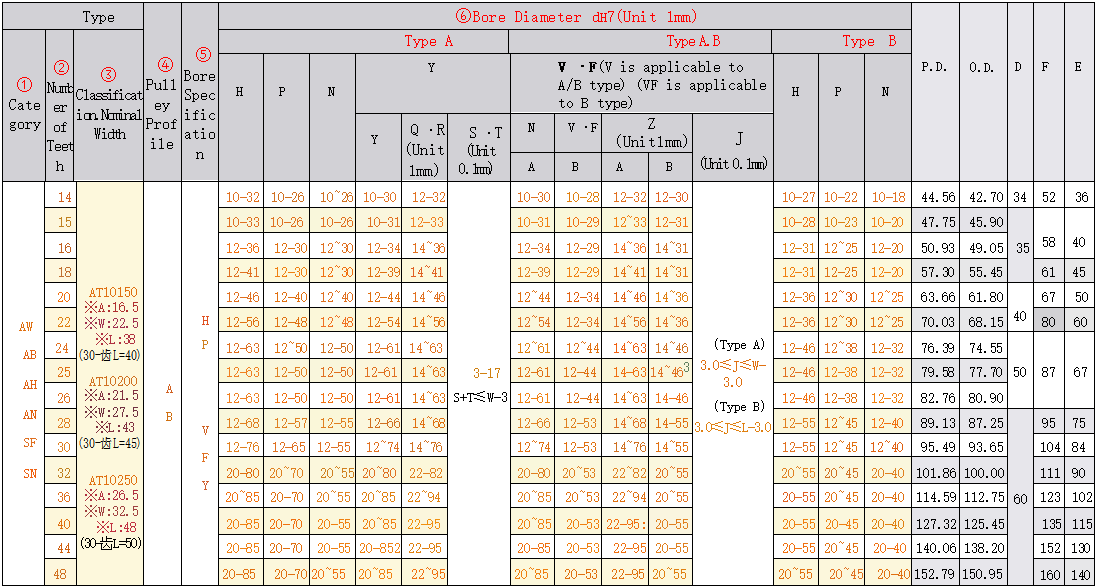

Zamanlama Kasnağı AT5/AT10

Zamanlama Kasnağı AT5/AT10

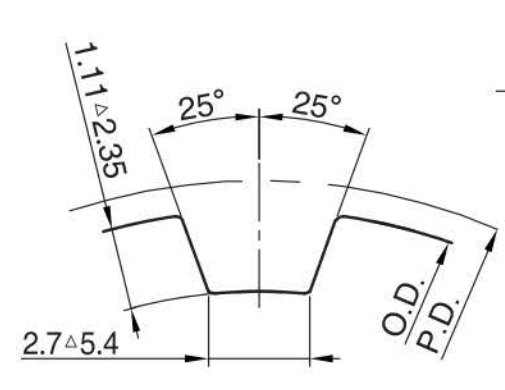

④ Kasnak Profili

Diş oluğu boyutları diş sayısına bağlı olarak biraz değişiklik gösterir. AT5 diş aralığı (5mm); AT10 diş aralığı (10mm);

Şekilde üçgenden sonraki rakam AT10 tipini göstermektedir.

H (yuvarlak delik), V, F (kademeli delik) ve Y (her iki uçta kademeli delik) şaft deliği spesifikasyonları için dişli delik yoktur.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
AT5: R=4 (diş sayısı 15-16); R=5 (diş sayısı 18-28);

R=6 (diş sayısı 30-60);

AT10: R=8 (diş sayısı 14-48)

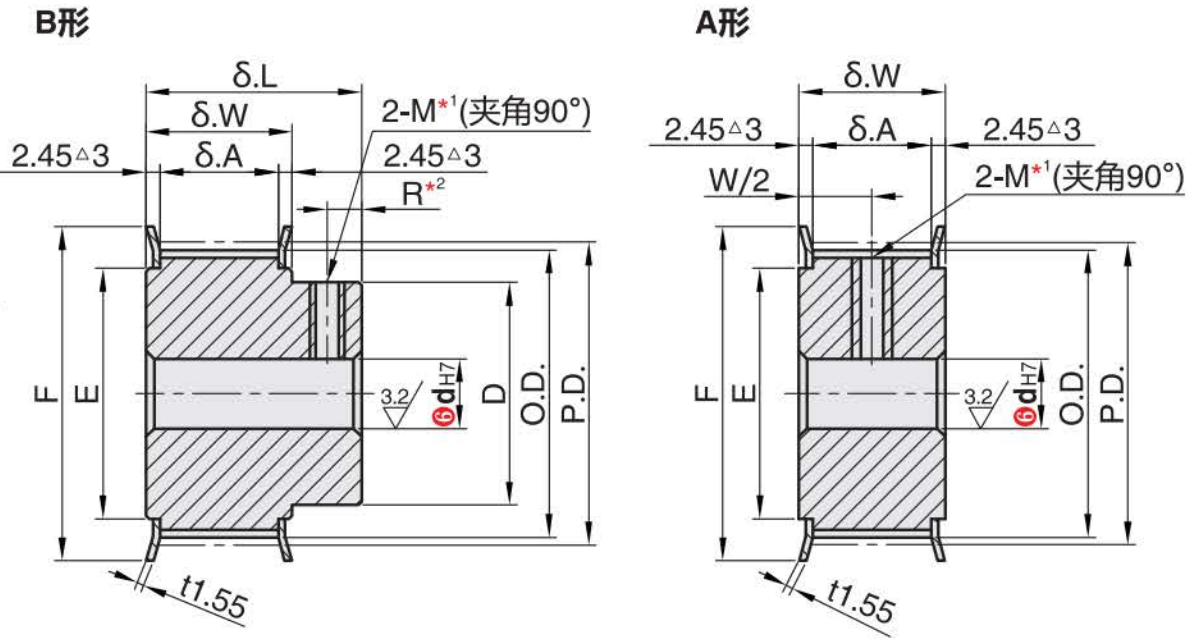

* A tipi ve mil delikleri P veya N olan kasnaklarda, iki dişli delik diş oluğunun merkezinden yaklaşık 120° veya 90° uzaklıkta yer alır.

*
*
*
