iHF T5/T10 Hafif Hizmet Tipi Konveyör Zamanlama Kayışı Kasnağı

iHF T Serisi Trapez Dişli Zamanlama Kasnakları

Productfeatures:

Enerji Verimliliği için Hafif Tasarım – Alüminyum alaşımı gibi hafif malzemelerden üretilen bu kasnaklar, düşük atalet özelliği sayesinde enerji tüketimini azaltır.

Azaltılmış Tahrik Gücü Gereksinimleri – Optimize edilmiş yapı, motor yükünü azaltarak enerji verimliliğini artırır ve işletme maliyetlerini düşürür.

Sorunsuz Senkron İletim – Diş profili, senkron kayışa tam olarak uyacak şekilde tasarlanmıştır; bu da kaymasız çalışma ve istikrarlı bir iletim oranı sağlar.

Sessiz Çalışma – Düşük çalışma gürültüsü, bu kasnakları gıda işleme atölyeleri ve elektronik montaj odaları gibi sessiz üretim ortamları için uygun hale getirir.

Uygun Maliyetli Güvenilirlik – 5 mm ve 10 mm standart hatve özelliklerinde sunulan bu kasnaklar, standart tork koşulları altında hafif yük aktarımı için tasarlanmış, istikrarlı kavrama performansı için optimize edilmiş bir diş profiline sahiptir.

iHF T5/T10 Hafif Hizmet Tipi Konveyör Zamanlama Kayışı Kasnağı

Ücretsiz teklif alın

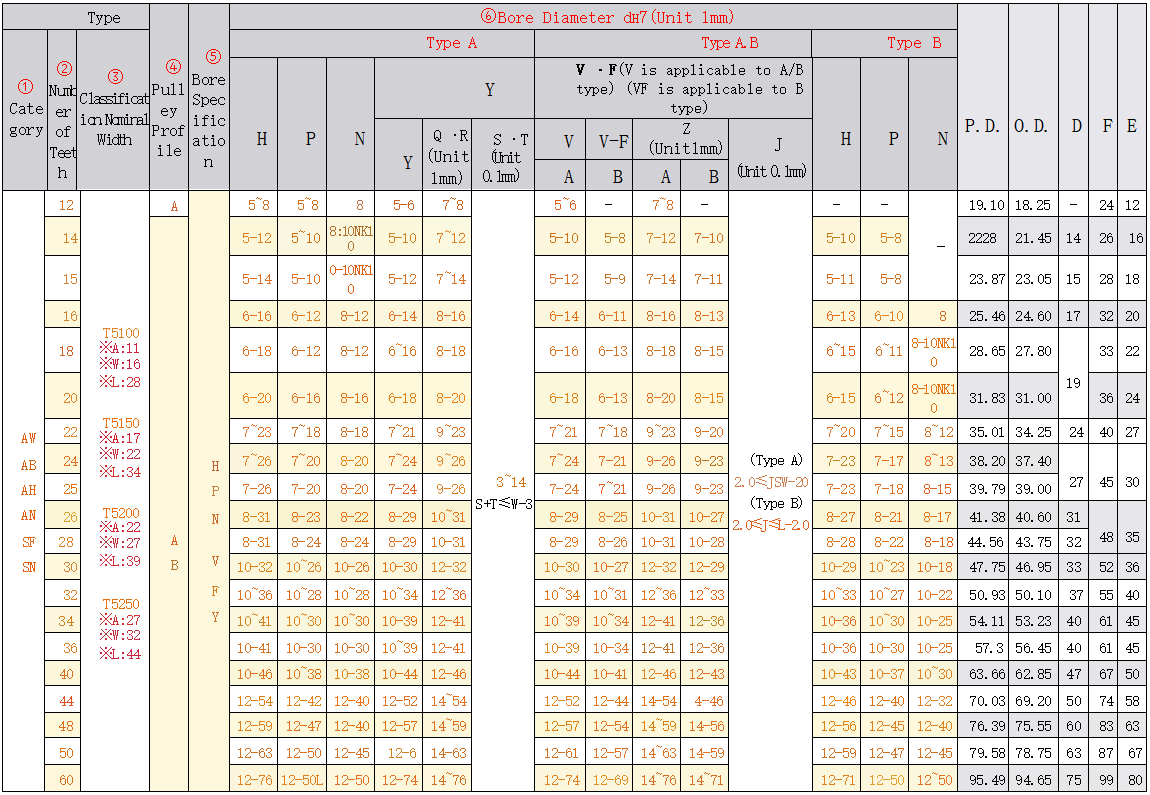

Zamanlama Kasnağı T5

Tip				Malzeme		Yüzey İşlemi
Kemer Genişliği: 10 mm	Kemer Genişliği: 15 mm	Kemer Genişliği: 20 mm	Kemer Genişliği: 25 mm	Kasnak	Flanş
A: 11 G: 16 U: 28	A: 17 G: 22 U: 34	A:22 G: 27 U: 39	A: 27 G: 32 U: 44	Kasnak	Flanş
AW**T5100	AW**T5150	AW**T5200	AW**T5250	6061	6061	Doğal Eloksal Kaplama
AB**T5100	AB**T5150	AB**T5200	AB**T5250			Siyah Eloksal Kaplama
AH**T5100	AH**T5150	AH**T5200	AH**T5250			Sert Eloksal Kaplama
AN**T5100	AN**T5150	AN**T5200	AN**T5250			Nikel Kaplama
SF**T5100	SF**T5150	SF**T5200	SF**T5250	S45C	SPCC	Siyah Oksit Kaplama
SN**T5100	SN**T5150	SN**T5200	SN**T5250	S45C	SPCC	Nikel Kaplama

Zamanlama Kasnağı T10

Tip						Malzeme		Yüzey İşlemi
Kemer Genişliği: 15 mm	Kemer Genişliği: 20 mm	Kemer Genişliği: 25 mm	Kemer Genişliği: 30 mm	Kemer Genişliği: 40 mm	Kemer Genişliği: 50 mm	Kasnak	Flanş
A: 17 G: 22 U: 37	A:22 G: 27 U: 42	A: 27 G: 32 U: 47(52)	A: 32 G: 37 U: 52(57)	A: 43 G: 48 U: 61(63)	A: 53 G: 58 U: 70	Kasnak	Flanş
AW**T10150	AW**T10200	AW**T10250	AW**T10300	AW**T10400	AW**T10500	6061	6061	Doğal Eloksal Kaplama
AB**T10150	AB**T10200	AB**T10250	AB**T10300	AB**T10400	AB**T10500			Siyah Eloksal Kaplama
AH**T10150	AH**T10200	AH**T10250	AH**T10300	AH**T10400	AH**T10500			Sert Eloksal Kaplama
AN**T10150	AN**T10200	AN**T10250	AN**T10300	AN**T10400	AN**T10500			Nikel Kaplama
SF**T10150	SF**T10200	SF**T10250	SF**T10300	SF**T10400	SF**T10500	S45C	SPCC	Ferroferrik Oksit Koruyucu Film
SN**T10150	SN**T10200	SN**T10250	SN**T10300	SN**T10400	SN**T10500	S45C	SPCC	Nikel Kaplama

Zamanlama Kasnağı T5

Zamanlama Kasnağı T10

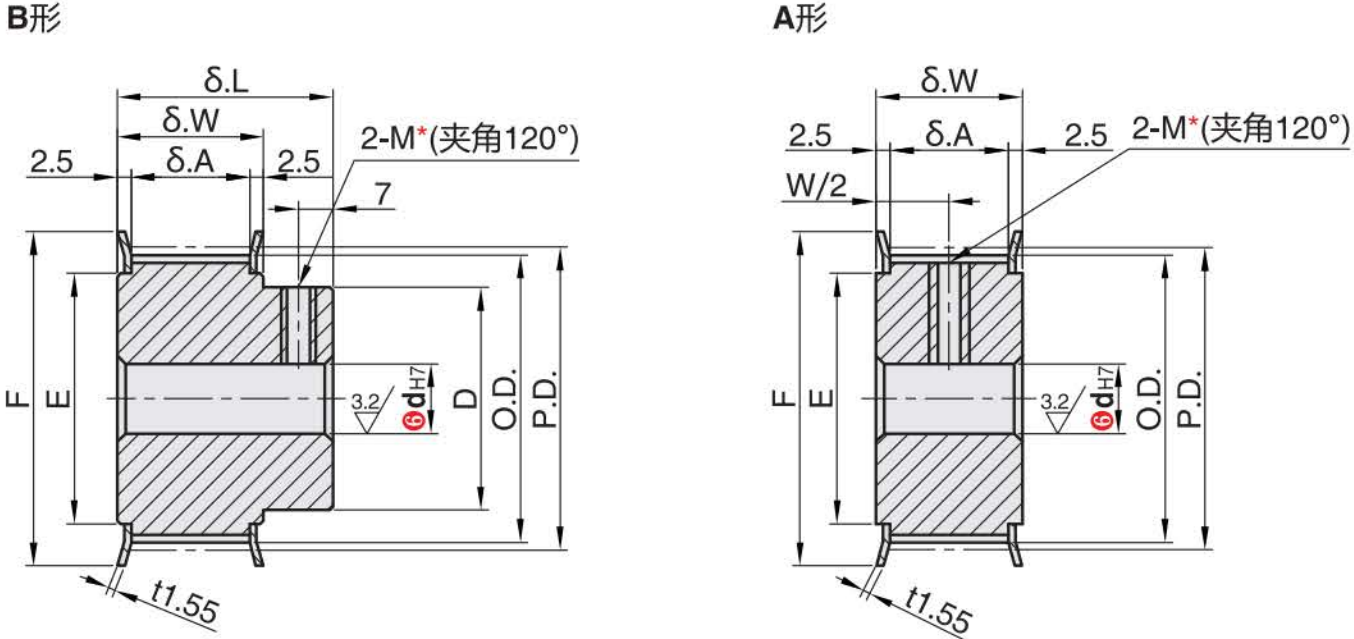

Zamanlama Kasnağı T5

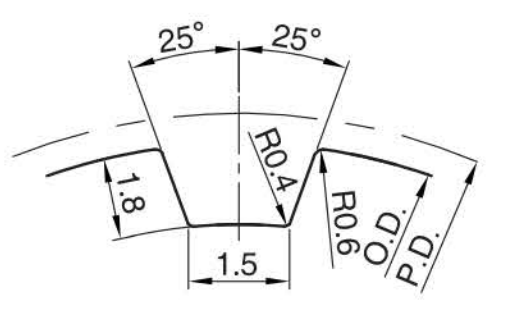

④ Kasnak Profili

Diş oluğu boyutları, diş sayısına bağlı olarak biraz değişir. Diş aralığı (5 mm)

Mil deliği özelliklerinde H (yuvarlak delik), V, F (kademeli delik) ve Y (her iki ucunda kademeli delik) için dişli delik bulunmamaktadır.
Mil deliğinin iç yüzeyi işlem görmemiş olabilir.
* A tipi kasnaklar ve P veya N delikli şaft deliklerinde, iki dişli delik, diş oluğunun merkezinden yaklaşık 120° veya 90° açıyla yerleştirilmiştir.

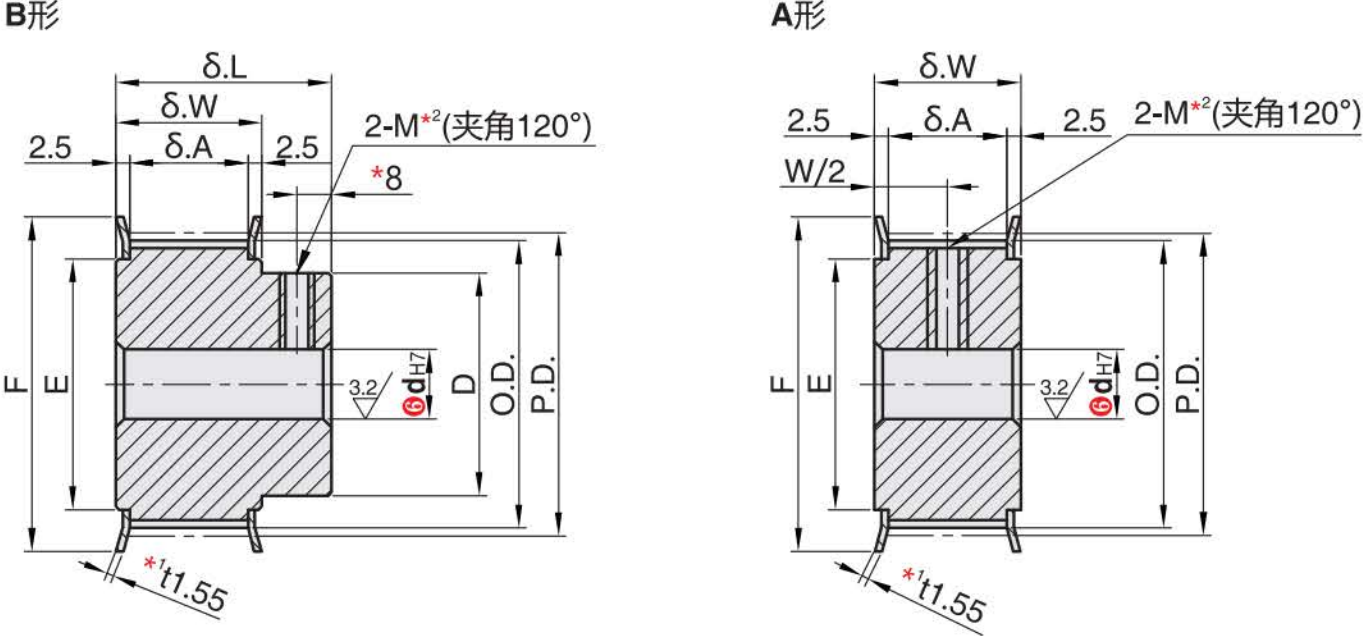

Zamanlama Kasnağı T10

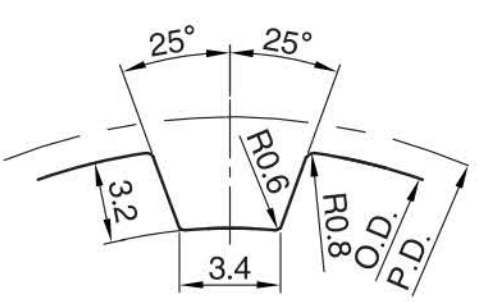

④ Kasnak Profili

Diş aralığı boyutları, diş sayısına bağlı olarak biraz değişir. Diş aralığı (10 mm)

34, 50 ve 60 diş için t = 2 (tornalanmış flanş).
Mil deliği özelliklerinde H (yuvarlak delik), V, F (kademeli delik) ve Y (her iki ucunda kademeli delik) için dişli delik bulunmamaktadır.
Mil deliğinin iç yüzeyi işlem görmemiş olabilir.
44 ila 60 dişe sahip T10250 ve T10300 kasnaklar için delik aralığı 11'dir; T10400 ve T10600 kasnaklar için delik aralığı (LW)/2'dir.
L ölçüsü içindeki parantez içindeki ölçüler, 44 ila 60 dişli kasnakları ifade eder.
* A tipi kasnaklara ve P veya N tipi şaft deliklerine sahip kasnaklarda, iki dişli delik, diş aralığının merkezinden yaklaşık 120° veya 90° açıyla konumlandırılmıştır.
