Servo Motor Entegrasyonu Basitleştirildi: Newgear Dik Açılı Servo Şanzıman Montajı ve Konfigürasyonu için Pratik Bir Kılavuz

Günümüzün otomasyon ortamında, makine tasarımcıları kalıcı bir paradoksla karşı karşıyadır: artan tork yoğunluğu ve yay dakikası altı konumlandırma doğruluğu gerekirken, makine ayak izleri küçülmeye devam ediyor. Satır içi planet dişli kutuları, koaksiyel konfigürasyonlarda yaygın olarak kullanılsa da, genellikle uzatılmış makine çerçeveleri, verimsiz aktarma organları yönlendirmesi veya optimal olmayan motor yönelimleri gibi mekanik tavizlere neden olur.

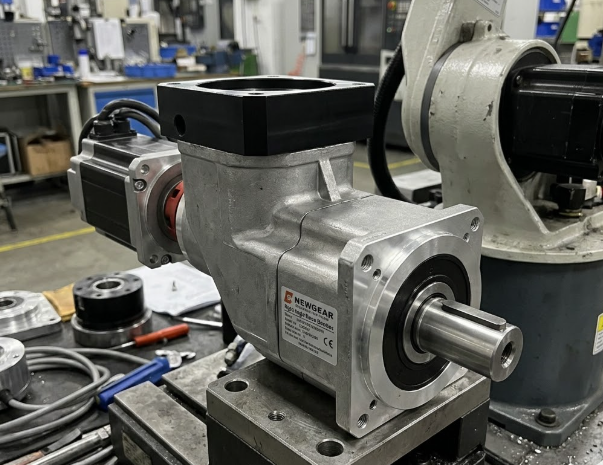

Newgear Dik Açılı Servo Şanzımanın stratejik bir alternatif sağladığı yer burasıdır . Sürücü eksenini 90 derece yeniden yönlendirerek, servo düzeyindeki hassasiyetten ödün vermeden kompakt mekanik mimarilere olanak tanır. iHF Group'ta, alan verimliliğinin sistem maliyetini ve performansını doğrudan etkilediği yarı iletken ekipman, tıbbi otomasyon ve işbirlikçi robot teknolojisi başta olmak üzere, dik açılı konfigürasyonlara olan talep önemli ölçüde arttı.

Mekanik Mimari: Hypoid vs. Bevel vs. Worm

Tüm dik açılı servo dişli kutuları eşit performans sağlamaz. Newgear portföyü öncelikle her biri farklı dengelere sahip olan hipoid ve hassas eğim teknolojilerini kullanır.

Hipoid Redüktörler

Hipoid tasarımlar, ofset eksenli spiral kesimli konik dişliler kullanır ve kompakt form faktörlerinde daha yüksek küçültme oranlarına olanak tanır. Standart eğimli sistemlere kıyasla düşük boşluk, düzgün tork iletimi ve üstün yük kapasitesi sunarlar. Ofset aynı zamanda daha büyük rulman entegrasyonuna olanak tanıyarak radyal ve eksenel yük yönetimini iyileştirir; özellikle kayış tahrikli veya kremayer ve pinyonlu sistemlerde önemlidir.

Konik Redüktörler

Konik dişli kutuları kesişen miller kullanır ve düz, helisel ve spiral kesimli çeşitleri mevcuttur. Helisel ve spiral tasarımlar daha yumuşak bir etkileşim ve daha yüksek verimlilik sağlar. Uygun maliyetlidirler ancak daha yüksek yatak yükleri nedeniyle genellikle hipoid veya planet sistemlerle karşılaştırıldığında daha düşük sertlik ve verimlilik sergilerler.

Sonsuz Dişli Kutuları

Solucan sistemleri yüksek tek aşamalı indirgeme kapasitesine sahip olmalarına rağmen düşük verimlilik ve sınırlı geri sürülebilirlik sorunlarına sahiptir, bu da onları hassas hareket kontrolü gerektiren çoğu servo sınıfı uygulama için uygunsuz hale getirir.

Sonuç olarak, modern servo uygulamaları öncelikle hipoid ve hassas bevel çözümlerine dayanmaktadır.

Temel Performans Metrikleri

Dik açılı bir servo dişli kutusu seçerken dört parametre kritik öneme sahiptir:

1. Boşluk (Arcdakika)

Boşluk, kapalı çevrim sistemlerde konumlandırma doğruluğunu doğrudan etkiler. Yüksek performanslı hipoid dişli kutuları ≤1,3 arkmin değerine ulaşırken, hassas konik sistemler ≤2–4 arkmin arasında değişir. Bu seviye CNC ve yarı iletken düzeyinde hareket kontrolünü destekler.

2. Burulma Dayanımı

Daha yüksek sertlik, yük altında elastik deformasyonu azaltır, çok eksenli sistemlerde yerleşme süresini ve kontur doğruluğunu artırır. Entegre mahfaza halka dişlileri ve ağır hizmet tipi rulmanlar, sağlamlığı önemli ölçüde artırır.

3. Çıkış Torku (Nominal ve Tepe)

Nominal tork sürekli çalışma kapasitesini tanımlarken, tepe tork kısa dinamik olayları destekler. Tipik aralıklar 20 Nm ile 10.450 Nm arasındadır ve tepe kapasitesi nominal torkun %200-300'üne ulaşır.

4. Giriş Hızı Yeteneği

Modern servo motorlar 3.000–6.000 RPM'de çalışır, yüksek hızlı varyantlar ise 18.000 RPM'ye ulaşır. Dişli kutularının bu hızları termal bozulma veya yağlama bozulması olmadan sürdürmesi gerekir.

Dik Açılı Tasarımın Entegrasyon Avantajları

90 derecelik konfigürasyon, alan tasarrufunun ötesinde sistem düzeyinde çeşitli avantajlar sağlar:

◇ Kablo Yönlendirme Verimliliği

Motor yönlendirme esnekliği kablo gerginliğini azaltır ve esneme yorgunluğunu en aza indirerek sistem güvenilirliğini artırır.

◇ İçi Boş Şaft Entegrasyonu

Birçok tasarım, kablolar, pnömatik hatlar veya optik fiberler için içten geçişli yönlendirmeyi destekleyerek döner sistemlerdeki kayma halkalarını ortadan kaldırır.

◇ Atalet Azaltma

Dişli redüksiyonu, yansıtılan ataleti oranın karesi kadar azaltır. 10:1 sistemi ataleti 100 kat azaltarak daha küçük motorların daha büyük yükleri verimli bir şekilde sürmesine olanak tanır.

◇ Montaj Esnekliği

Standart flanş uyumluluğu (NEMA ve metrik formatlar), özel adaptörler olmadan doğrudan motor entegrasyonuna olanak tanır.

Uygulama Mühendisliği

Farklı endüstriler özel dişli kutusu özelliklerine ihtiyaç duyar:

◆ CNC Takım Tezgahları

Termal stabilite ve sürekli doğruluk gerektirir. Düşük sürtünmeli rulmanlar ve optimize edilmiş ısı dağılımı kritik öneme sahiptir.

◆  İşbirlikçi Robotlar (Cobot'lar)

Güvenli insan-robot etkileşimi ve doğru öğretme modu konumlandırması sağlamak için ultra düşük boşluklu, düşük ağırlık ve atalet gerektirir.

◆ Paketleme Ekipmanları

Tekrarlanan start-stop yükleri altında yorulmaya dayanıklı rulmanlar ve stabil yağlama sistemleri gerektiren yüksek döngü dayanıklılığı talep edin.

◆ Tıbbi Cihaz İmalatı

Kirlenmeyi önlemek için temiz oda uyumluluğu, düşük partikül üretimi ve ömür boyu sızdırmaz yağlama sistemleri gerektirir.

iHF Grubundan Mühendislik Perspektifi

iHF Group'ta dişli kutusu seçimi, katalog kararı olmaktan ziyade uygulama mühendisliği süreci olarak ele alınır. Endüstriler hidrolik ve pnömatik sistemlerden tamamen elektrikli servo mimarilerine geçtikçe, servo hassas dişli sistemlerine olan talep artmaya devam ediyor.

Küresel hassas dişli kutusu pazarının 2026 yılına kadar 6,0 milyar ABD dolarına ulaşması öngörülüyor ve servo dereceli sistemler toplam talebin neredeyse yarısını oluşturuyor. OEM'leri desteklemek için iHF Grubu, optimum motor-dişli kutusu eşleşmesini sağlamak amacıyla tork-hız modellemesi, CAD entegrasyonu ve atalet eşleştirme analizi dahil olmak üzere tam mühendislik desteği sağlar.

Tedarik zinciri esnekliği de kritik öneme sahiptir. Alaşımlı çelik tedarikindeki değişkenlik ve hassas işleme kapasitesi, yerel kalite kontrolü ve üretim tutarlılığını stratejik bir öncelik haline getirdi.

Bakım ve Yaşam Döngüsü Performansı

Yüksek kaliteli dik açılı servo dişli kutuları, 20.000'den fazla çalışma saati için derecelendirilmiş sızdırmaz yağlama sistemleriyle bakım gerektirmeyen çalışma için tasarlanmıştır.

Ancak termal izleme önemini koruyor. Aşırı sıcaklık artışı genellikle aşırı yüklemeyi veya yanlış hizalamayı gösterir. Akustik frekans modellerindeki değişikliklerin rulman veya dişli aşınmasını gösterebildiği durumlarda, kestirimci bakım için titreşim analizi önerilir.

Uzun vadeli karşılaştırma için temel titreşim imzaları devreye alma sırasında kaydedilmelidir.

视频

Yüksek Yoğunlukla İlgili SSS

S: Neden geleneksel sonsuz dişli tahrik yerine hipoid dik açılı dişli kutusunu seçmelisiniz?

C: Hipoid dişliler yuvarlanma sürtünmesine dayanır, %90-96 verimlilik ve düşük boşluk sağlar. Sonsuz sürücüler kayma sürtünmesine dayanır, verimliliği %60-75'e düşürür ve hassas servo indeksleme için uygun olmayan yüksek termal yükler üretir.

S: Bu dişli kutuları herhangi bir yönde monte edilebilir mi?

C: Evet. Çoğu ünite yatay, dikey veya ters montajı destekler. Bununla birlikte, dişli ağının sürekli yağlanmasını sağlamak için seçilen yöne göre belirli gres dolum seviyelerinin doğrulanması gerekir.

S: Verimlilik, satır içi planet tasarımlarla karşılaştırıldığında nasıldır?

C: Dik açılı konfigürasyonlar, eğim aşaması yön kayıpları nedeniyle %2-5 oranında küçük bir verimlilik kaybı taşır. Ancak, ayak izinin azaltılması ve kazanılan mekanik yönlendirme avantajları bu durumu fazlasıyla gölgede bırakıyor.
