Hareket Halinde Hassas Mühendislik: Modern Otomasyonda Vidalı Millerin Endüstriyel Rolü

Modern endüstriyel üretim ortamında yüksek hassasiyetli konumlandırma artık bir lüks değil, temel bir gerekliliktir. Optik hizalama aşamaları ve yarı iletken imalatından özel laboratuvar ekipmanlarına kadar, mikron altı doğruluğa olan talep, mühendislik inovasyonunu yönlendirmektedir. Bu milimetre altı ayarlamaların merkezinde, kritik ancak çoğu zaman yeterince takdir edilmeyen bir bileşen yer alır: mikrometre kafası.

Kalite kontrol denetimleri için standart el tipi mikrometreler atölyelerde her yerde bulunurken, entegre mikrometre kafaları temelde farklı bir amaca hizmet eder. Ultra ince doğrusal yer değiştirme sağlamak için daha büyük mekanik sistemler içerisinde kalıcı veya yarı kalıcı alt montajlar olarak tasarlanmıştır. Bu bileşenlerin seçilmesi, kurulması ve optimize edilmesi, mekanik tasarım ve uygulama değişkenlerinin derinlemesine anlaşılmasını gerektirir.

1. Mekanik ve Dijital Mikrometre Kafaları: Mimari Ayrım

Hassas bir sistem tasarlarken, yoldaki ilk çatal, geleneksel mekanik mikrometre kafaları ile gelişmiş dijital mikrometre kafaları arasında karar vermektir. Seçim sadece sistemin maliyetini değil aynı zamanda operasyonel verimliliğini ve veri entegrasyon yeteneklerini de belirler.

Mekanik Mikrometre Kafaları: Analog Standart

Mekanik varyantlar tamamen yüksek hassasiyetli vida aralıklarına (tipik olarak devir başına 0,5 mm veya 0,25 mm) ve lazerle kazınmış verniye ölçeklerine dayanır. Başlıca avantajları şunlardır:

Çevresel Müdahaleye Karşı Bağışıklık: Hiçbir elektronik, sıfır duyarlılık anlamına gelir

elektromanyetik girişim (EMI) veya yüksek sıcaklıkta bozulma.

Uzun ömür: Uygun yağlamayla sertleştirilmiş çelik mekanik kafa, sürekli manuel çalıştırma altında onlarca yıl dayanabilir.

Dijital Mikrometre Kafaları: Veriye Dayalı Hassasiyet

Otomatik iş akışları veya hızlı veri kaydı gerektiren ortamlar için elektronik dijital mikrometre kafaları vazgeçilmezdir. Mekanik dönüşü dijital okumalara dönüştürmek için kapasitif veya fotoelektrik döner kodlayıcılar kullanırlar. Temel faydalar şunları içerir:

SPC Çıkışı: Gerçek Zamanlı İstatistiksel Proses Kontrol verileri, SPC kabloları aracılığıyla doğrudan merkezi izleme sistemlerine aktarılabilir.

Hata Azaltma: Verniye ölçeklerini okurken insan paralaks hatasını ortadan kaldırarak farklı operatörler arasında tutarlılık sağlar.

2. Özel Konfigürasyonlarda Gezinme: Küresel ve Düz Yüzler

Sistem entegrasyonundaki yaygın bir tuzak, iş mili ucunun geometrisinin gözden kaçırılmasıdır. Mikrometre mili ile temas hedefi yüzeyi arasındaki etkileşim, eksenel doğruluğu ve aşınma dağılımını büyük ölçüde etkiler.

Düz Yüzlü Mikrometre Kafaları

Düz uçlu miller tamamen düz, paralel bir yüzeye doğru iterken idealdir. Eksenel yükü daha geniş bir yüzey alanına dağıtarak lokal stresi azaltırlar. Bununla birlikte, hedef yüzeyin biraz bile yanlış hizalanmış veya açılı olması durumunda, kenarlarda yükleme meydana gelir ve bu da erken aşınmaya ve ölçüm izleme hatalarına yol açar.

Küresel Yüzeyli Mikrometre Kafaları

Hedef yüzeyin iş mili eksenine mükemmel bir şekilde dik kalması garanti edilemediğinde, küresel yüzeyli bir mikrometre kafası en uygun seçimdir. Yuvarlatılmış uç, hafif açısal sapmalardan bağımsız olarak tek ve tutarlı bir temas noktası sağlar. Bu konfigürasyon, eğilmenin işlemin doğasında olduğu optik ayna montajlarında ve çok eksenli konumlandırma aşamalarında yaygın olarak benimsenmiştir.

3. Zorlu Ortamlar için Mühendislik Çözümleri

Standart bileşenler aşırı endüstriyel ortamlara maruz kaldığında sıklıkla arızalanır. Ağır hizmet otomasyonu ve yüksek yüklü endüstriyel makineler için genel spesifikasyonlar yetersiz kalmaktadır. Mühendislik ekipleri, karbür uçlu ölçüm yüzeyleri ve özel adım stabilizasyon mekanizmalarıyla yapılmış ağır hizmet tipi mikrometre kafaları gibi sağlamlaştırılmış çözümlere yönelmelidir.

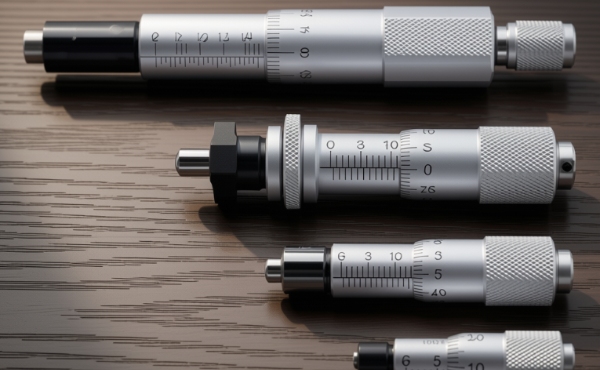

Ayrıca, alan kısıtlamaları tasarım esnekliğini sınırladığında, minyatür bir mikrometre kafasının entegre edilmesi, çözünürlükten ödün vermeden yüksek yoğunluklu bileşen paketlemeye olanak tanır. Bu mikro ölçekli bileşenler standart hatve doğruluğunu korurken genel kapladığı alanı %40'a kadar azaltır.

Binlerce döngü boyunca tutarlılığın çok önemli olduğu büyük ölçekli üretim kurulumlarında, deneyimli bir küresel bileşen üreticisiyle ortaklık kurmak çok önemlidir. iHF Grubu, üst düzey, endüstriyel olarak doğrulanmış doğrusal hareket ve hassas konumlandırma bileşenleri sağlamada uzmanlaşmıştır. iHF Grubu, iç diş geometrisini optimize ederek ve gelişmiş yüzey sertleştirme tekniklerini kullanarak, mikrometre çözümlerinin mikron altı tekrarlanabilirliği korurken sürekli operasyonel gerilimlere dayanmasını sağlar.

   视频

4. İleri Teknik Kalite Güvencesi: Entegrasyon Zorluklarını Çözme

S1: Sürekli itme uygulamasında bir mikrometre kafası için kritik yük kapasitesini nasıl hesaplarsınız?

Eksenel yük kapasitesi öncelikle diş adımı ve iç somun bağlantısının yüzey alanı tarafından yönetilir. Nominal statik yükün aşılması, dişlerde elastik deformasyona neden olarak eksenel boşluk oluşmasına neden olur. Yüksek itme uygulamaları için mühendisler, doğrusal kuvveti bağlanmadan dağıtmak üzere özel olarak tasarlanmış, değiştirilmiş trapez profilli, daha kaba adımlı bir dişe sahip, ağır hizmet tipi bir mikrometre kafası seçmelidir.

S2: Hassas konumlandırma aşamalarında geri tepmeye ne sebep olur ve nasıl hafifletilebilir?

Geri tepme, erkek iş mili dişleri ile dişi iç dişler arasındaki dönmeye izin vermek için gerekli olan mikroskobik boşluk nedeniyle oluşur. Kritik kurulumlarda bunu azaltmak için:

Hedef tablayı mikrometre ucuna karşı sürekli olarak önceden yüklenmiş halde tutmak için harici bir sabit kuvvet yayı (dalga yayı veya uzatma yayı gibi) uygulayın.

Son pozisyona ulaşıldığında iplik boşluğunu sıkıştırmak için kilitleme somunlu bir mikrometre kafası veya sabit torklu ayrık somun tasarımından yararlanın.

S3: Hassas optik hizalamalarda neden dönmeyen iş mili mikrometre kafası tercih ediliyor?

Standart bir iş mili ilerledikçe dönerek temas yüzeyine dönme torku uygular. Optik hizalamada bu tork, ayna montajının mikroskobik bükülmesine veya bozulmasına neden olabilir. Dönmeyen bir mil mikrometre kafası tamamen doğrusal olarak ilerler, tork aktarımını ortadan kaldırır ve hassas optik kaplamaları veya yüksek sürtünmeli hedef malzemeleri yüzeyin kesilmesinden korur.
