Görünmez Kas: ND-A5216-10 Robot Eklem Motor Aktüatörü Hassas Robotiği Sessizce Nasıl Yeniden Tanımlıyor?

▌Bölüm I: Robotun Sinir Sistemi Olarak Aktüatör

Mikron düzeyindeki cerrahi manipülasyondan yüksek hızlı lojistik sınıflandırmaya kadar her robotik hareket, ortak aktüatörden kaynaklanır. Ancak aktüatör seçimi genellikle sistem düzeyinde bir mühendislik probleminden ziyade bir satın alma görevi olarak ele alınır.

Gerçekte, bir robot eklemli motor aktüatörünün tork dalgalanmasını, termal davranışı, kodlayıcı gecikmesini, dişli ağ harmoniklerini ve kapalı döngü stabilitesini aynı anda yönetmesi gerekir. Bir parametredeki herhangi bir zayıflık tüm kinematik zincire yayılarak hassasiyeti ve tekrarlanabilirliği azaltır.

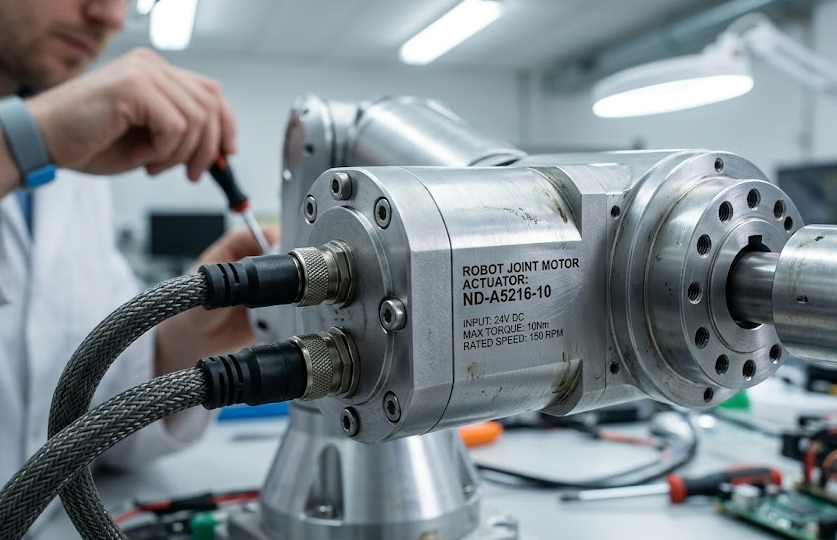

iHF Grubu tarafından geliştirilen Robot Ortak Motor Aktüatörü ND-A5216-10, motoru, planet dişli kutusunu ve çift kodlayıcı geri bildirimini ayrı bileşenler yerine ortak tasarlanmış bir sisteme entegre ederek bu sorunu çözer. Bu, arayüz kayıplarını ortadan kaldırır ve tüm işletim rejimlerinde dinamik tutarlılığı artırır.

▌Bölüm II: ND-A5216-10'un Mühendislik Dağılımı

2.1 Elektromanyetik Tasarım: Vuruntu Torku Bastırma

Hassas hareketteki en önemli zorluk, rotor-stator etkileşiminin neden olduğu vuruntu torkudur. Düşük hızlı hız dalgalanması, konumsal arama ve akustik gürültü üretir.

ND-A5216-10, optimize edilmiş yuva geometrisi ve çarpık mıknatıslı rotor tasarımıyla bu durumu azaltır. Sonlu eleman optimizasyonu, hassas montaj, kuvvet kontrolü ve hassas yerleştirme görevleri için kritik bir aralık olan 100 RPM'nin altında bile düzgün tork çıkışı sağlar.

2.2 Planet Dişli Azaltma: <3 Arkdakika Boşluğu

Aktüatör, 3 yay dakikasının (0,05°) altında boşluklu, yüksek hassasiyetli helisel planeter dişli kutusunu entegre eder. 1 metrelik bir kolda bu, yalnızca dişli boşluğundan <0,87 mm uç sapmasına karşılık gelir.

Helisel dişliler ilerici etkileşim sağlar ve şunları sunar:

● Düz dişlilere göre daha yüksek tork yoğunluğu

●  Azaltılmış titreşim iletimi

●  İnsanlar için güvenli ortamlar için daha düşük akustik emisyonlar

Mahmuz sistemleriyle karşılaştırıldığında sarmal gezegensel redüksiyon, düzgünlüğü ve yük dağılımını iyileştirerek yapısal stabiliteyi ve dinamik tepkiyi artırır.

2.3 Çift Kodlayıcı Mimarisi

Dişli oranları aracılığıyla çıkış hareketini anlayan tek kodlayıcılı sistemlerin aksine, ND-A5216-10 çift kodlayıcı kullanır:

●  Komutasyon ve hız kontrolü için motor tarafı kodlayıcı

●  Gerçek şaft konumu için çıkış tarafındaki kodlayıcı

Bu, boşluk, burulma uyumu ve termal genleşmeden kaynaklanan kümülatif hataları ortadan kaldırır. Ayrıca, motor ve çıkış konumu sapmasını karşılaştırarak gerçek zamanlı tanılamayı mümkün kılar ve mekanik aşınmanın erken tespitine olanak tanır.

2.4 Birleşik Kapalı Döngü Kontrolü

Aktüatör, kademeli kontrol döngüleri aracılığıyla eşzamanlı tork, hız ve konum düzenlemesini destekler:

●  Tork döngüsü: 1–5 kHz bant genişliği

●  Hız döngüsü: 200–500 Hz

●  Konum döngüsü: 50–200 Hz

İleri beslemeli ters dinamikler, atalet ve doğrusal olmayan etkileri telafi ederek hızlı hızlanma sırasında izleme hatasını azaltır. Bu, mod geçişleri olmadan yüksek hızlı hareket ile uyumlu kuvvet kontrolü arasında kesintisiz geçişe olanak tanır.

▌Bölüm III: Dinamik ve Termal Performans

3.1 Hızlı Yön Değiştirme

Robotikteki döngü süresine genellikle en yüksek hızdan ziyade yavaşlama ve geri dönüş hakimdir. ND-A5216-10 aşağıdakiler yoluyla ters gecikmeyi azaltır:

●  Düşük rotor ataleti

●  Yüksek akım döngüsü bant genişliği

●  Dişli takımında kontrollü mekanik uyumluluk

Bu, salınımı en aza indirir ve al ve yerleştir, kaynak ve inceleme sistemlerinde verimi artırır.

3.2 Termal Yönetim

Sürekli çalışma koşullarında termal kararlılık kritik öneme sahiptir. Sıcaklık artışı direnci artırır, tork sabitini azaltır ve yalıtımın eskimesini hızlandırır.

Aktüatör bunu şu şekilde çözer:

●  Yüksek bakır doldurma faktörlü stator tasarımı

●  Termal olarak iletken saksı malzemeleri

●  Geliştirilmiş konveksiyon için nervürlü alüminyum muhafaza

Bu özellikler değer kaybını azaltır ve 7/24 çalışmada kararlı tork çıkışını korur.

▌Bölüm IV: Uygulama Alanları

4.1 Hassas İmalat

Mikro montaj ve elektronik üretiminde doğruluk gereksinimleri ±0,02–0,05 mm'ye ulaşır. ND-A5216-10 bunu düşük boşluk, çift geri bildirim ve sorunsuz tork çıkışıyla mümkün kılar. Hassas oryantasyon görevleri için çok eksenli robot kollarının bilek eklemlerinde özellikle etkilidir.

4.2 İşbirlikçi Robotik

Cobot'ların üretkenliği korurken ISO/TS 15066 kuvvet sınırlarına uyması gerekir. Aktüatörün düşük sürtünmesi, hızlı tork tepkisi ve düşük gürültülü tasarımı, güvenli insan etkileşimine olanak tanır. Helisel dişli takımı akustik çıkışı azaltarak işyerinde kullanılabilirliği artırır.

4.3 Lojistik Otomasyonu

AGV'lerde ve ayıklama sistemlerinde uyarlanabilirlik esastır. Tork modu kontrolü, donanım değişikliği olmadan, kırılabilir parçalardan ağır paketlere kadar çeşitli yüklerin taşınmasına olanak tanır. Hızlı hızlanma ve yavaşlama, üretim verimliliğini doğrudan artırır.

4.4 Muayene ve Laboratuvar Sistemleri

Metroloji ve yarı iletken denetimi, ultra düşük titreşimli ortamlar gerektirir. Aktüatörün rotor dengelemesi ve düzgün dişli kavraması, titreşim iletimini en aza indirerek bitişikteki hassas ekipmanlarda ölçüm kararlılığı sağlar.

▌Bölüm V: iHF Grup Mühendislik Felsefesi

iHF Group'ta aktüatör geliştirme, sistem düzeyinde ortak tasarım felsefesini takip eder:

●  Elektromanyetik, termal ve mekanik alanlarda tork yoğunluğunun optimizasyonu

●  Çarpma ve doygunluğu erkenden ortadan kaldırmak için çoklu fizik simülasyonu

●  Aktüatör ve yapıyı entegre eden sistem düzeyinde titreşim kontrolü

●  Gelişmiş dinamik yanıt için kontrole duyarlı mekanik tasarım

●  Endüstriyel güvenilirlik için IEC 60068 tabanlı dayanıklılık doğrulaması

ND-A5216-10 bağımsız bir bileşen değildir, akıllı üretim ortamları için tasarlanmış, birlikte optimize edilmiş bir hareket sisteminin parçasıdır.

▌Bölüm VI: Pazar İçeriği

Robotik aktüatör pazarı aşağıdaki nedenlerden dolayı hızla genişliyor:

●  Endüstri 4.0 otomasyonu ve esnek üretim sistemleri

●  Paylaşılan insan ortamlarında işbirlikçi robotiğin büyümesi

●  Endüstriyel makinelerin minyatürleştirilmesi

●  Kompakt alanlarda daha yüksek tork yoğunluğu talebi

Bu bağlamda, ND-A5216-10 gibi entegre aktüatörler, motoru, dişli kutusunu ve algılamayı tek bir mimaride birleştirerek sistem karmaşıklığını azaltır, OEM geliştirme döngülerini hızlandırır ve güvenilirliği artırır.

❓ SSS

S1: ND-A5216-10'un motor + dişli kutusu sistemlerinden farkı nedir?

Motoru, planet dişli kutusunu ve ikili kodlayıcıları ortak tasarlanmış bir sisteme entegre ederek hizalama hatalarını ortadan kaldırır ve kapalı döngü doğruluğunu artırır.

S2: Geri tepme performansı nedir?

Uzun robotik kollarda milimetrenin altındaki konumlandırma hatasına karşılık gelen 3 yay dakikasının altında.

S3: Neden çift kodlayıcılar?

Çıkış konumunu doğrudan ölçerek, yörünge doğruluğunu geliştirerek ve kestirimci bakımı mümkün kılarak çıkarım hatalarını ortadan kaldırırlar.

S4: Tork kontrolü destekleniyor mu?

Evet. Aktüatör, kuvvete duyarlı uygulamalara uygun yüksek bant genişliği yanıtıyla gerçek zamanlı tork, hız ve konum kontrolünü destekler.

S5: Cobot'lar için uygun mu?

Evet. Düşük gürültü, uyumlu tork kontrolü ve hızlı yanıt, onu insan-robot işbirliği ortamları için uygun kılar.

S6: Lojistik sistemlerde ne gibi avantajlar sunuyor?

Uyarlanabilir tork kontrolü, donanım değişikliği olmadan, değişen kütle ve kırılganlığa sahip karışık yüklerin taşınmasını sağlar.

S7: iHF Grubu hangi desteği sağlıyor?

OEM entegrasyonu için CAD modelleri, tork-hız verileri, termal analiz ve uygulama düzeyinde mühendislik desteği.
