Newgear Servo Şanzıman Üreticileri Nema 42 için PFN

Planet şanzımanla dünyayı yönlendirin ve hassas üretimle geleceğe yön verin

1. Delik çıkışlı kare flanş yapısı

2. Düz dişli şanzıman, tek konsol yapısı, basit tasarım, son derece uygun maliyetli

3. Dayanıklı ve güvenilir bir şekilde verimli

4. Giriş mili bir kama yoluyla açılabilir

5. Dönüş izni 8-16 yay dakika

Newgear Servo Şanzımanının Avantajları:

Hassas Hareket Kontrolü: Düşük boşluk, servo tahrikli uygulamalar için doğru konumlandırmayı sağlar.

Yüksek Yük Kapasitesi: Verimli tork dağılımı, zorlu koşullarda çalışmaya olanak tanır.

Dayanıklılık: Birinci sınıf malzemeler ve hassas mühendislik uzun vadeli güvenilirlik sağlar.

Kompakt Ayak İzi: Hafif tasarımı, alan kısıtlaması olan makinelere entegrasyonu mümkün kılar.

Özelleştirilebilir Seçenekler: OEM esnekliği, çeşitli endüstriyel ihtiyaçlar için özel bir çözüm sağlar.

Spesifikasyon aralığı: 60-160

Hız oranı aralığı: 3-100

Doğruluk aralığı: 8-16 arkmin

Newgear Servo Şanzıman, hassasiyet, dayanıklılık ve uyarlanabilirliği tek bir kompakt pakette bir araya getiriyor. Verimli, güvenilir ve yüksek hassasiyetli hareket kontrolü gerektiren endüstriler için Newgear Servo Şanzıman, olağanüstü performans ve esneklik sunarak modern üretim ve işleme makinelerinde vazgeçilmez bir bileşen haline geliyor.

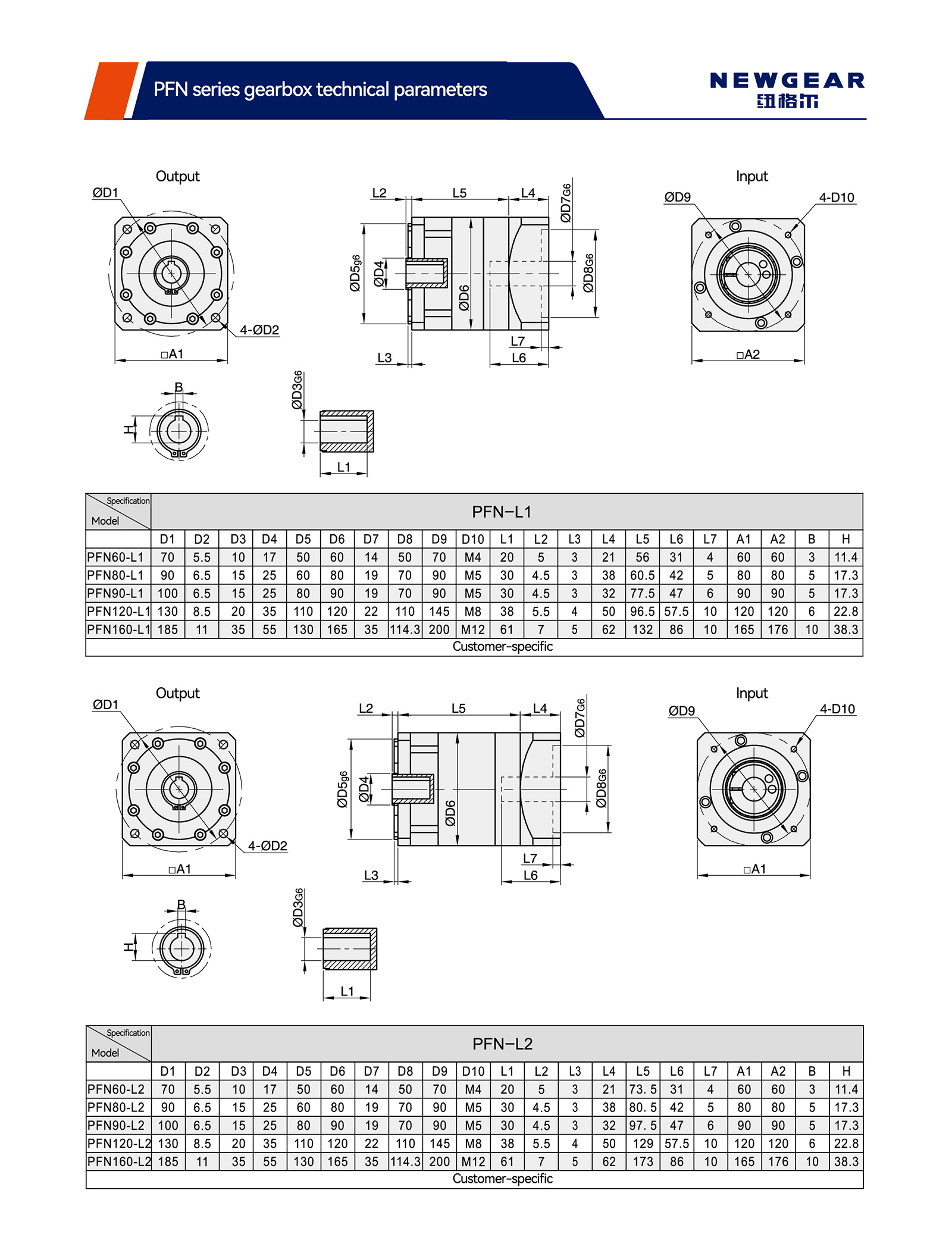

Newgear Servo Şanzıman Üreticileri Nema 42 için PFN

Teknik Parametreler			Model Serisi	PFN60	PFN80	PFN90	PFN120	PFN160
Maksimum Tork			Nm	1,5 Zamanlı Nominal Tork
Acil Fren Torku			Nm	2 Zamanlı Nominal Tork
Maksimum İzin Verilen Radyal Kuvvet			N	240	400	450	1240	2250
Maksimum İzin Verilen Eksenel Kuvvet			N	220	420	430	1000	1500
Burulma Rijitliği			Nm/yaydakika	1.8	4.7	4.85	11	35
Maksimum Giriş Hızı			devir/dakika	8000	6000	6000	6000	4000
Nominal Giriş Hızı			devir/dakika	4000	3500	3500	3500	3000
Gürültü			dB	≤58	≤60	≤60	≤65	≤70
Ortalama Yaşam Süresi			H	20000
Tam Yük Verimliliği			%	L1≥96% L2≥94%
Tepki	P1	L1	yay dakikası	≤8	≤8	≤8	≤8	≤8
	P1	L2	yay dakikası	≤12	≤12	≤12	≤12	≤12
	P2	L1	yay dakikası	≤16	≤16	≤16	≤16	≤16
	P2	L2	yay dakikası	≤20	≤20	≤20	≤20	≤20
Eylemsizlik Momenti	L1	3	Kg.cm°	0,46	0,77	1.73	12.78	36.72
		4	Kg.cm2	0,46	0,77	1.73	12.78	36.72
		5	Kg.cm2	0,46	0,77	1.73	12.78	36.72
		7	Kg.cm°	0,41	0,65	1.42	11.38	34.02
		8	Kg.cm2	/	0,65	1.42	11.38	34.02
		10	Kg.cm2	0,41	0,65	1.42	11.38	34.02
	L2	12	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		15	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		16	Kg.cm'	0,44	0,72	1.49	12.18	34.24
		20	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		25	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		28	Kg.cm'	0,44	0,72	1.49	12.18	34.24
		30	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		35	Kg.cm2	0,44	0,72	1.49	12.18	34.24
		40	Kg.cm°	0,44	0,72	1.49	12.18	34.24
		50	Kg.cm2	0,34	0,58	1.25	11.48	34.02
		70	Kg.cm2	0,34	0,58	1.25	11.48	34.02
		100	Kg.cm°	0,34	0,58	1.25	11.48	34.02

Teknik Parametreler		Model Serisi	PFN60	PFN80	PFN90	PFN120	PFN160
	Şartname	Oran	PFN60	PFN80	PFN90	PFN120	PFN160
Anma Torku	L1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
Koruma derecesi		IP65
Çalışma Sıcaklığı		—10°C ila 90°C
Ağırlık (Kg)	L1		0,95	2.27	3.06	6.93	15.5
Ağırlık (Kg)	L2		1.2	2.8	3.86	8.98	17
