Hız Azaltma için Newgear Dik Açılı Konik Şanzıman PVLN

Planet şanzımanla dünyayı yönlendirin ve hassas üretimle geleceğe yön verin

1. Dik açılı direksiyon çıkışı elde etmek için spiral konik dişli mekanizması

2. Kare flanşlı mil çıkışı

3. Düz dişli şanzımanı ve tek konsol yapısıyla son derece uygun maliyetlidir

4. Giriş mili bir kama yoluyla açılabilir

5. Dönüş izni 8-16 yay dakika

Uygulamalar:

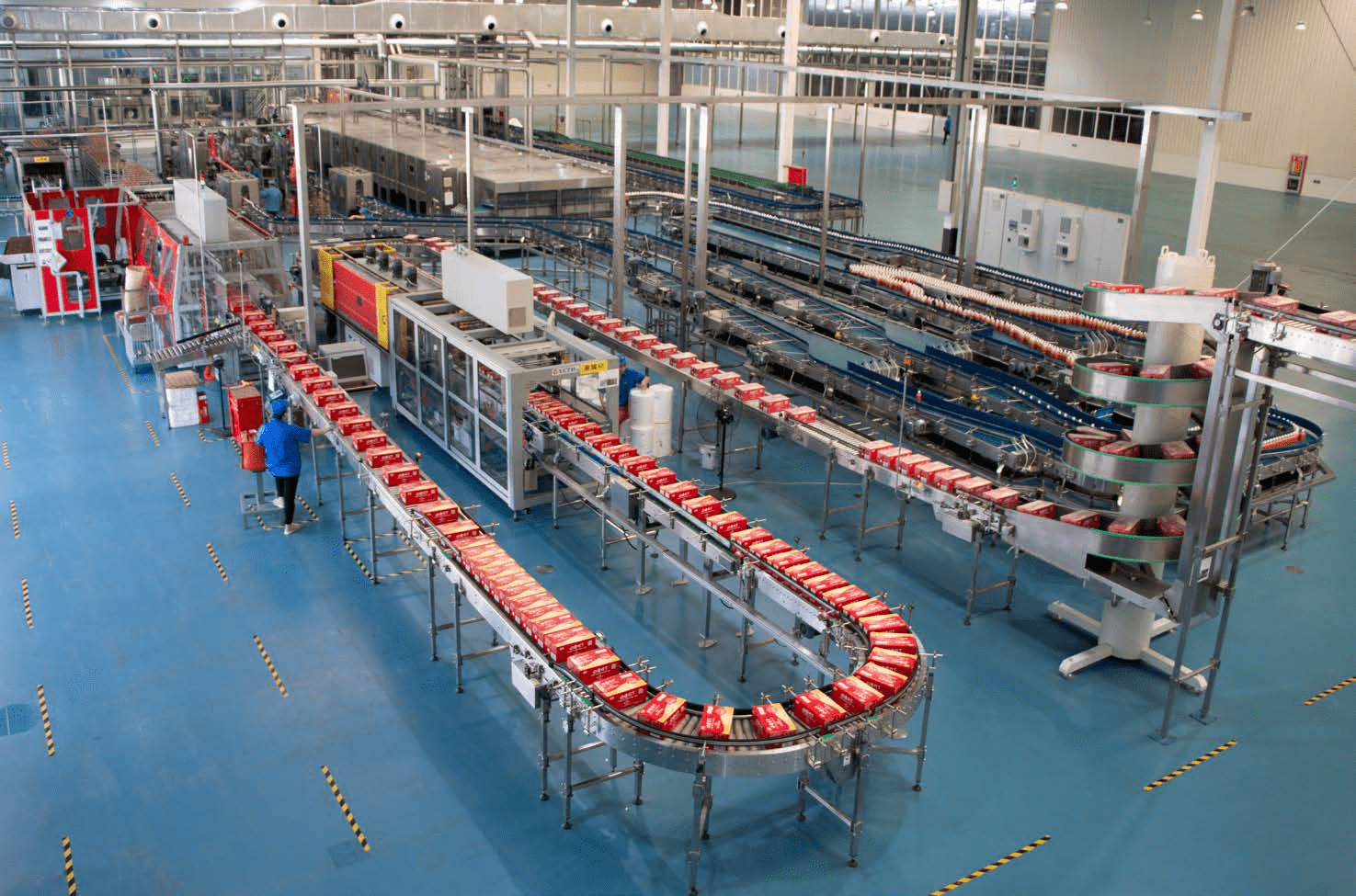

Konveyör Sistemleri: Malzeme taşıma ve işleme ekipmanlarında hız düşürme.
Paketleme Makinaları: Yüksek hızlı üretim hatlarında sorunsuz ve hassas çalışma.
Endüstriyel Otomasyon: Otomatik makinelerde tork kontrolü ve hareket azaltma.
İşleme Ekipmanları: Gıda, tekstil ve kimya endüstrilerinde güvenilir performans.

Spesifikasyon aralığı: 60-160

Hız oranı aralığı: 3-100

Doğruluk aralığı: 8-16 arkmin

Newgear Dik Açılı Konik Şanzıman PVLN, hassasiyet, dayanıklılık ve kompakt tasarımı tek bir yüksek performanslı pakette bir araya getiriyor. Düşük boşluk oranı ve dayanıklı yapısıyla PVLN şanzıman, dik açılı hız azaltma gerektiren modern endüstriyel makineler için güvenilir, verimli ve uyarlanabilir bir çözüm sunuyor.

Hız Azaltma için Newgear Dik Açılı Konik Şanzıman PVLN

Teknik Parametreler			Model Serisi	PVLN60	PVLN90	PVLN120
Maksimum Tork			Nm	1,5 Zamanlı Nominal Tork
Acil Fren Torku			Nm	2 Zamanlı Nominal Tork
Maksimum İzin Verilen Radyal Kuvvet			N	240	450	1240
Maksimum İzin Verilen Eksenel Kuvvet			N	220	430	1000
Burulma Rijitliği			Nm/yaydakika	1.8	4.85	11
Maksimum Giriş Hızı			devir/dakika	8000	6000	6000
Nominal Giriş Hızı			devir/dakika	4000	3500	3500
Gürültü			dB	≤58	≤60	≤65
Ortalama Yaşam Süresi			H	20000
Tam Yük Verimliliği			%	L1≥95% L2≥92%
Tepki	P1	L1	yay dakikası	≤8	≤8	≤8
	P1	L2	yay dakikası	≤12	≤12	≤12
	P2	L1	yay dakikası	≤16	≤16	≤16
	P2	L2	yay dakikası	≤20	≤20	≤20
Eylemsizlik Momenti	L1	3	Kg.cm°	0,46	1.73	12.78
		4	Kg.cm2	0,46	1.73	12.78
		5	Kg.cm2	0,46	1.73	12.78
		7	Kg.cm°	0,41	1.42	11.38
		10	Kg.cm2	0,41	1.42	11.38
	L2	12	Kg.cm2	0,44	1.49	12.18
		15	Kg.cm2	0,44	1.49	12.18
		16	Kg.cm'	0,44	1.49	12.18
		20	Kg.cm2	0,44	1.49	12.18
		25	Kg.cm2	0,44	1.49	12.18
		28	Kg.cm'	0,44	1.49	12.18
		30	Kg.cm2	0,44	1.49	12.18
		35	Kg.cm2	0,44	1.49	12.18
		40	Kg.cm°	0,44	1.49	12.18
		50	Kg.cm2	0,34	1.25	11.48
		70	Kg.cm2	0,34	1.25	11.48
		100	Kg.cm°	0,34	1.25	11.48

Teknik Parametreler		Model Serisi	PVLN60	PV L N90	PV L N120
	Şartname	Oran	PVLN60	PV L N90	PV L N120
Anma Torku	L1	3	27	96	161
		4	40	122	210
		5	40	122	210
		7	34	95	170
		10	16	56	86
	L2	12	27	96	161
		15	27	96	161
		16	40	122	210
		20	40	122	210
		25	40	122	210
		28	40	122	210
		30	27	96	161
		35	40	122	210
		40	40	122	210
		50	40	122	210
		70	34	95	170
		100	16	56	86
Koruma derecesi		IP65
Çalışma Sıcaklığı		—10°C ila 90°C
Ağırlık (Kg)	L1		1.7	4.4	12.0
Ağırlık (Kg)	L2		1.9	5.0	14.0
