Tek Delikli Çıkışlı Dik Açılı Redüktör - PZB Serisi
Hız oranı aralığı: 2/3/5
Doğruluk aralığı: 3~6 ark dk
Şimdi Soruşturma Gönderin
Konum: Ev > Ürün Merkezi > YENİ DİŞLİ > Hassas Sağ Açılı Komütatör > Çift Milli Çıkışlı Dik Açılı Redüktör - PZT Serisi

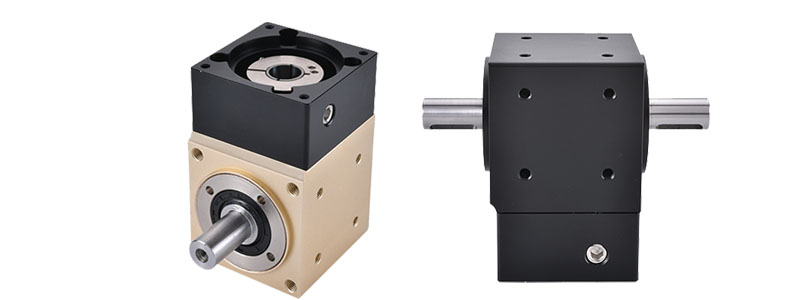

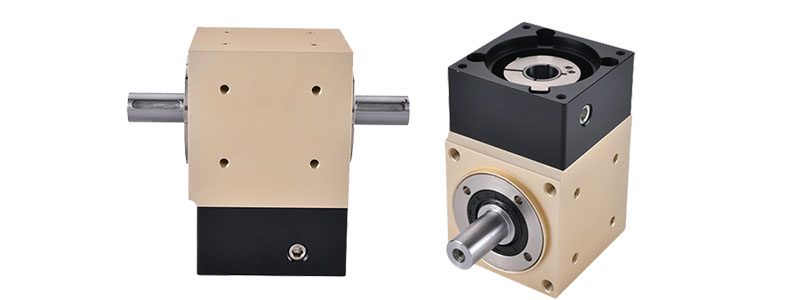

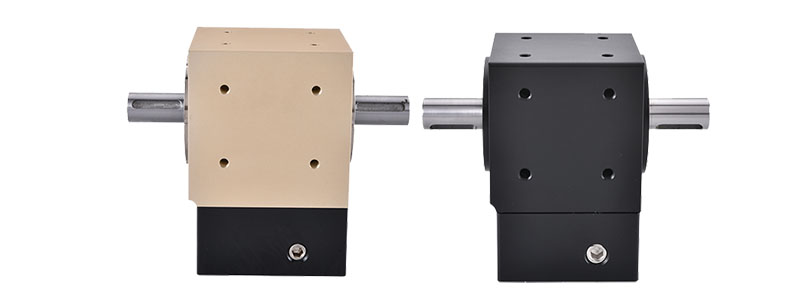

Çift Milli Çıkışlı Dik Açılı Redüktör - PZT Serisi
PZT Serisi Dik Açılı Hız Düşürücü: Helisel konik dişlilerin kullanılması, motorun 90 derecelik açıyla monte edilmesini sağlayarak montaj alanından tasarruf sağlar.
Productfeatures:
1 、 Boyut aralığı: 42/60/90
2. Dişli oranı aralığı: 2/3/5
3. Doğruluk aralığı: 3–6 arkmin
4. Yüksek hassasiyet, düşük gürültü, yüksek sertlik
Hassas model minimum boşluk ve hassas konumlandırma özelliğine sahiptir; Şanzıman dişlileri, hassas şanzıman, düşük gürültü ve yüksek sağlamlık için kalite gereksinimlerini karşılamak üzere hassas bir şekilde tasarlanmıştır.
5. Kompakt, yerden tasarruf sağlayan tasarım
Kurulum alanından tasarruf etmek için motorun 90 derecelik açıyla monte edilmesini sağlayan helisel konik dişlilere sahiptir.
| Ürün Serisi | Ürün Özellikleri | Aşamalar | Oran | Kara kirpik | Çıkış Türü | Montaj Kodu |
| PZT | 42 60 90 | L1=1 aşama | 2 3 5 | P1=Hassas Arkalık P2=Standart Boşluk | S4=Tek Şaft Çıkışı | D1/D2/D3/D4/LR |
| Tüm modellerde kama yuvası olmayan giriş milleri bulunur; İlave işleme gerekip gerekmediğini lütfen açıklamalarda belirtin | ||||||
Şartname Teknik Parametreler | PZT42 | PZT60 | PZT90 | |||
| Aşamalar | Oran | Birim | ||||
| Nominal Tork T,(Nm) | L1 | 2 | nm | 23 | 30 | 60 |
| 3 | nm | 20 | 35 | 55 | ||
| 5 | nm | 18 | 25 | 50 | ||
| Maksimum Çıkış Torku T2N | nm | Nominal çıkış torkunun 2,5 katı | ||||
| Nominal Giriş Hızı | devir/dakika | 1500 | ||||
| Maksimum Giriş Hızı | devir/dakika | 300 | ||||
| İzin Verilen Maksimum Radyal Kuvvet | N | 350 | 560 | 1050 | ||
| İzin Verilen Maksimum Eksenel Kuvvet | N | 160 | 230 | 550 | ||
| Atalet Momenti | Kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Boşluk | arkmin | P1≤3 P2≤6 | ||||
| Gürültü Seviyesi | dB | ≤58 | ≤58 | ≤60 | ||
| Tam Yük Verimliliği | % | %97 | ||||
| Servis Ömrü | H | >20000 | ||||
| Çalışma Sıcaklığı | °C | -25°~90° | ||||
| Yağlama Yöntemi | / | Sentetik gres yağlama | ||||
| Dönüş Yönü | / | Giriş ve çıkış aynı yönde | ||||
| Koruma Derecesi | / | IP65 | ||||
| Montaj Tipi | / | Herhangi | ||||
| Ağırlık | Kilogram | 0,49 | 1.25 | 3.93 | ||
Yukarıdaki parametreler yalnızca referans amaçlıdır; gerçek ürün çalıştırma verileri geçerli olacaktır.

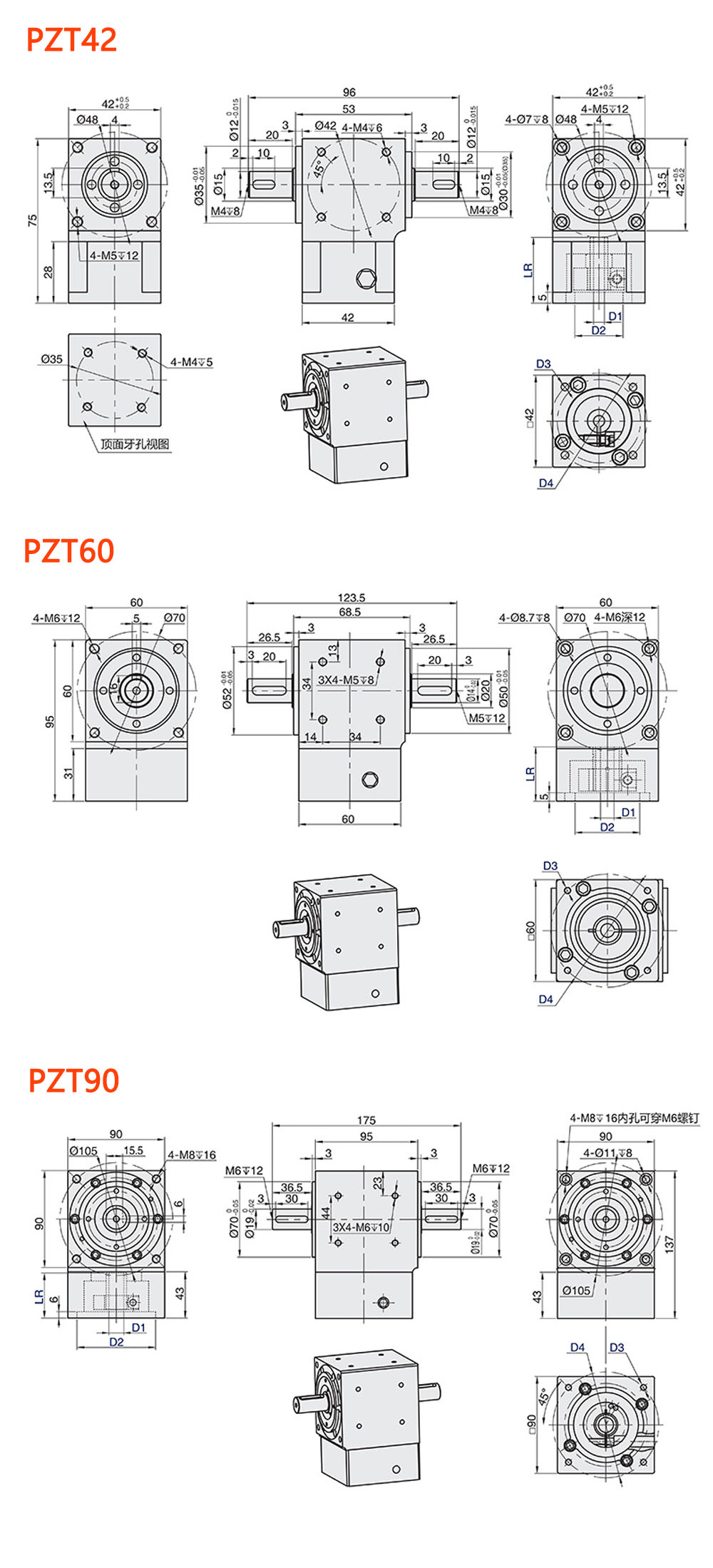

| Seri | Aşamalar | Oran | Boşluk | Çıkış Türü | Giriş Montaj Boyutları | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZT42 | L1 | 2 3 5 | P1=Hassas Boşluk P2=Standart Boşluk | S3=Tek Şaft Çıkışı | 5 | 22 | M3 | 43.8 | LR30 |
| 5 | 22 | 3.5 | 43.8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZT60 | 8 | 36 | M4 | 70.7 | LR32 | ||||
| 8 | 38.1 | M4 | 66.7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZT90 | 14 | 73 | M5 | 98.4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
