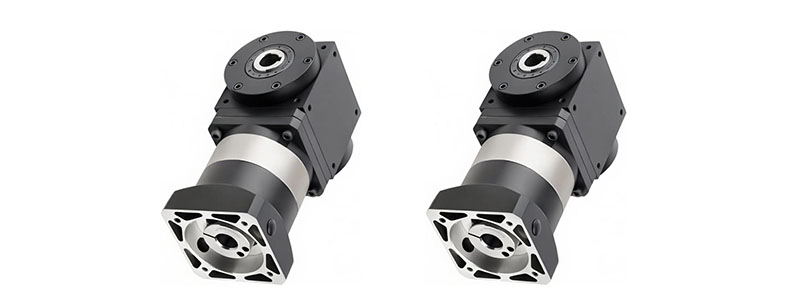

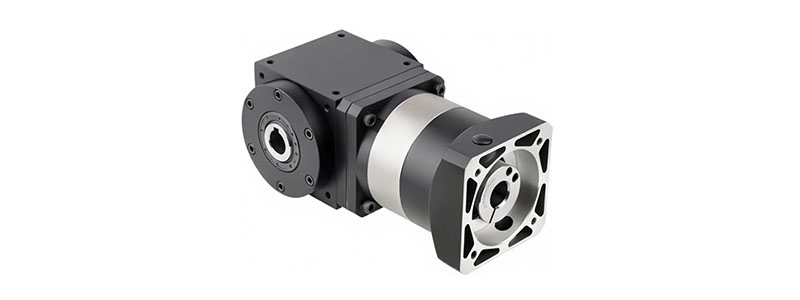

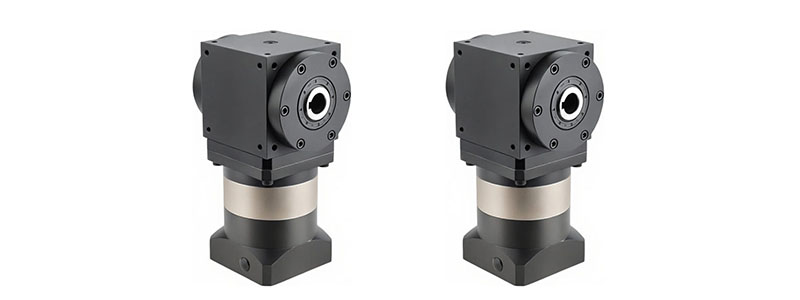

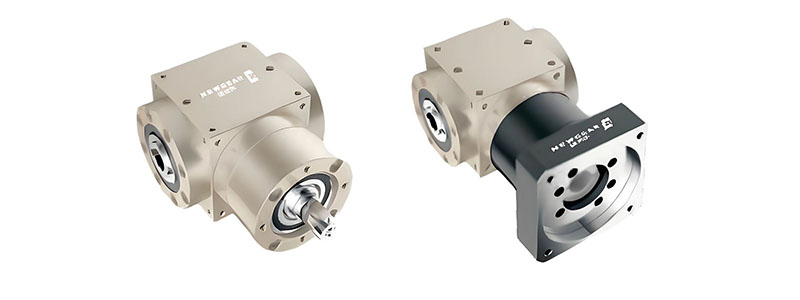

Çift Delikli Çıkışlı Şanzıman Komütatörü - AT-FH Serisi

Productfeatures:

Çift şaftlı çıkış, standartlaştırılmış boyutlar

Çok çeşitli seçenekler sunan eksiksiz giriş bağlantısı özellikleri yelpazesi

Eksenel ve radyal yük taşıma kapasitesini önemli ölçüde artıran konik makaralı rulmanlarla donatılmıştır

Temas mukavemeti ve bükülme mukavemeti sağlamak üzere profesyonelce monte edilmiş ve ayarlanmış helisel konik dişliler

Yalıtılmış tasarım, bakım gerektirmez, yağ değişimi gerektirmez, uzun çalışma ömrü sağlar

Giriş mili anahtarlanabilir; boşluk: 6–15 yay dakikası

Beden Aralığı:75–170

Oran Aralığı: 1–100

Doğruluk Aralığı: 6–15 yay dakikası

Ücretsiz teklif alın

Teknik Parametreler			Modeli Serisi	AT75-FH	AT90-FH	AT110-FH	AT140-FH	AT170-FH
Maksimum Tork			nm	1,5 Zamana Göre Nominal Tork
Acil Durum Frenleme Torku			nm	2.5 Zamana Göre Nominal Tork
İzin Verilen Maksimum Radyal Kuvvet			N	2400	3200	5000	6500	9100
İzin Verilen Maksimum Eksenel Kuvvet			N	1200	1600	2500	3250	4550
Maksimum Giriş Hızı			devir/dakika	6000	6000	6000	6000	6000
Nominal Giriş Hızı			devir/dakika	3000	3000	3000	3000	3000
Gürültü			dB	≤65	≤70	≤70	≤70	≤75
Ortalama Yaşam Süresi			H	2000(Sürekli hizmet ömrü %50 azaldı)
Tam Yük Verimliliği			%	L1≥%97 L2≥%94 L3≥%92
Boşluk	P2	L1	arkmin	≤6	≤6	≤6	≤6	≤6
		L2	arkmin	≤8	≤8	≤8	≤8	≤8
		L3	arkmin	≤15	≤15	≤15	≤15	≤15
Atalet Momenti	L1	1	Kg.cm2	1.3	3.14	7.62	23.54	59.09
	L1	2	Kg.cm2	1.1	2.68	6.23	17.72	45.44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15.8
		4	Kg.cm2	0.17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0.16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0.14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0.14	0,75	0,75	3	15
	L3	12	Kg.cm2	0.14	0,86	0,86	2.8	14.1
		15	Kg.cm2	0.13	0,86	0,86	2.8	14.1
		20	Kg.cm2	0.13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0.13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0.13	0,73	0,73	2.7	13.9
		30	Kg.cm2	0.13	0,73	0,73	2.7	13.5
		35	Kg.cm2	0.13	0,73	0,73	2.7	13.5
		40	Kg.cm2	0.13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0.13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0.13	0,73	0,73	2.7	13.5
		100	Kg.cm2	0.13	0,73	0,73	2.7	13.5
