Bükme Makinesi için iHF Anahtarsız Transmisyon Kayışı Zamanlama Kasnağı
iHF Anahtarsız Triger Kayışı Kasnağı Standart Serisi (Modeller XL(5.08mm)/L(9.525mm)/H(12.7mm)), isteğe bağlı otomatik merkezleme fonksiyonuyla birlikte standart şanzıman ve hafif hizmet tipi taşıma uygulamaları için uygundur.
:
Yüksek Tork ve Stabilite
Anahtarsız sıkıştırma, üstün tork iletimi için kuvveti eşit şekilde dağıtır, yüksek yük ve yüksek hızlı bükme işlemleri için idealdir.
Geri Tepmesiz Hassasiyet
Sert uyum, hassas senkronizasyonu garanti ederek bükme doğruluğunu artırır, titreşimi azaltır ve güvenilirliği artırır.
Kolay Kurulum ve Bakım
Kama oluğu veya ekstra işleme gerek yoktur; hızlı montaj ve sökme, duruş süresini ve maliyetleri en aza indirir.
Doğru Zamanlama
Optimize edilmiş diş geometrisi, tutarlı bükme sonuçları için hassas senkronizasyonu garanti eder.
Dayanıklı Yapı
Zorlu endüstriyel ortamlarda uzun süreli performans için sağlam malzemelerle tasarlanmıştır.
Çok Yönlü Uyumluluk
Çeşitli ebat ve profillerde mevcuttur, farklı bükme makinelerine ve özel kurulumlara uyarlanabilir.
Sac metal işleme, endüstriyel otomasyon veya ağır hizmet tipi makine uygulamalarında bu kasnak, bükme makinesinin performansını artırırken, duruş süresini ve bakım maliyetlerini azaltır.
Anahtarsız Zamanlama Kasnağı XL
| Tip | Malzeme | Yüzey İşlem | ||||
| Kemer Genişliği: 12,7 mm | Kasnak | Flanş | Burç | Kasnak | Flanş | Burç |
| A：14 B：19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | Doğal Eloksal | Siyah Oksit Kaplama | |
| SF**XLK127 | S45C | S45C | S45C | Siyah Oksit Kaplama | Siyah Oksit Kaplama | |
Anahtarsız Zamanlama Kasnağı L
| Tip | Malzeme | Yüzey İşlem | |||||||
| Kemer Genişliği: 12,7 mm (1/2 inç) | Kemer Genişliği: 19,1 mm (3/4 inç) | Kemer Genişliği: 25,41 mm (1 inç) | Kemer Genişliği: 38,1 mm (1,5 inç) | Kasnak | Flanş | Burç | Kasnak | Flanş | Burç |
| A：14 B：19 | A：21 B：26 | A：27 G：32 | A：40 G：45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | Doğal Eloksal | Siyah Oksit Kaplama | |
| AH**LK127 | AH**LK191 | AH**LK254 | AH**LK381 | Sert Eloksal Kaplama | |||||
| AN**LK127 | AN**LK191 | AN**LK254 | AN**LK381 | Nikel Kaplama | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | Siyah Oksit Kaplama | ||
| SN**LK127 | SN**LK191 | SN**LK254 | SN**LK381 | Nikel Kaplama | |||||
Anahtarsız Zamanlama Kasnağı H
| Tip | Malzeme | Yüzey İşlem | |||||||
| Kemer Genişliği: 19,1 mm (3/4 inç) | Kemer Genişliği: 25,4 mm (1 inç) | Kemer Genişliği: 38,1 mm (1,5 inç) | Kemer Genişliği: 50,8 mm (2 inç) | Kasnak | Flanş | Burç | Kasnak | Flanş | Burç |
| A：21 B：26 | A：27 G：32 | A：40 G：45 | A：54 B：59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | Doğal Eloksal | Siyah Oksit Kaplama | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | Siyah Oksit Kaplama | ||
| SN**HK191 | SN**HK254 | SN**HK381 | SN**HK508 | Nikel Kaplama | |||||

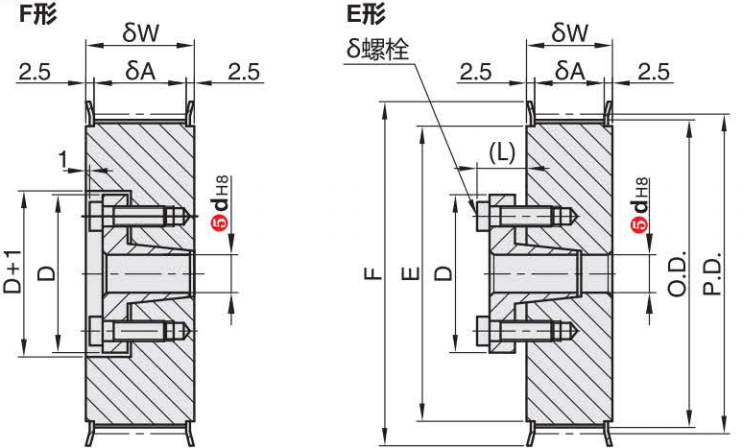

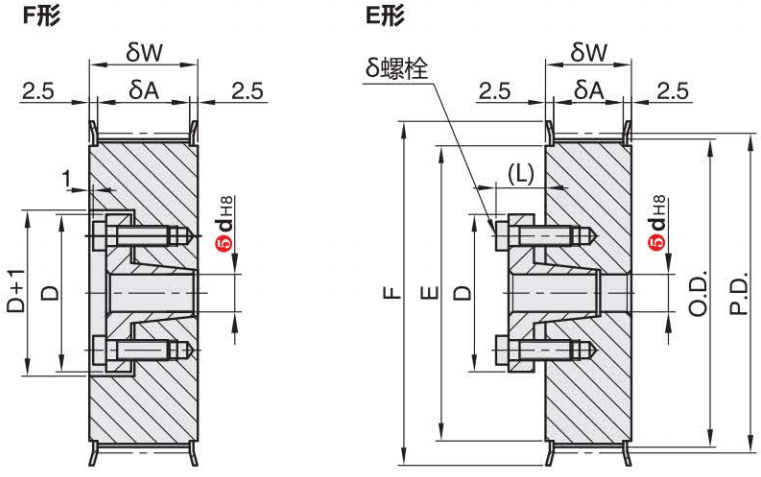

Anahtarsız Zamanlama Kasnağı XL
Anahtarsız Zamanlama Kasnağı L
Anahtarsız Zamanlama Kasnağı H

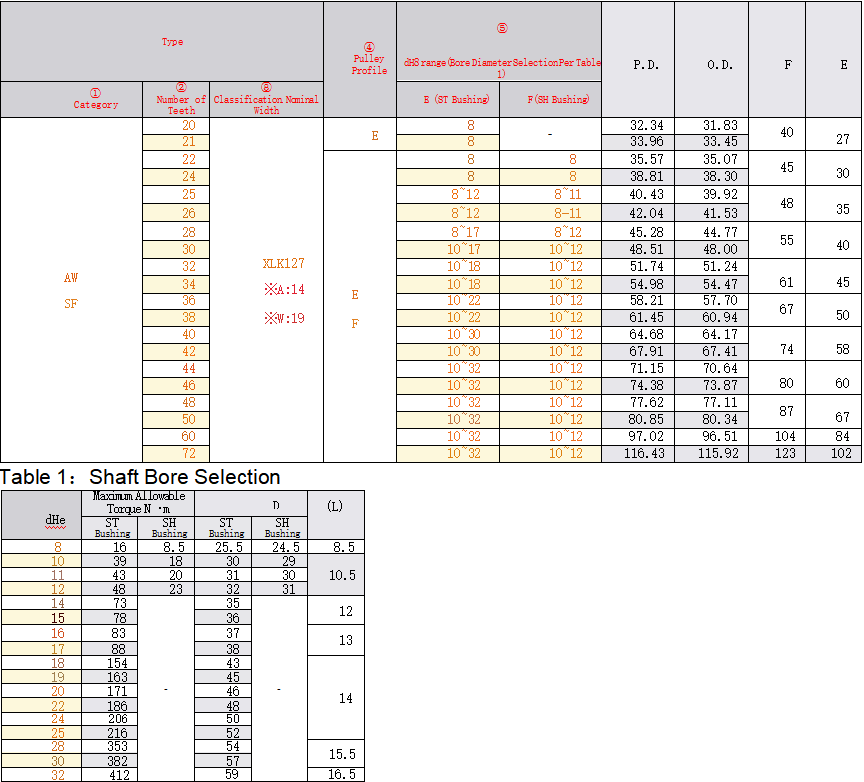

Anahtarsız Zamanlama Kasnağı XL

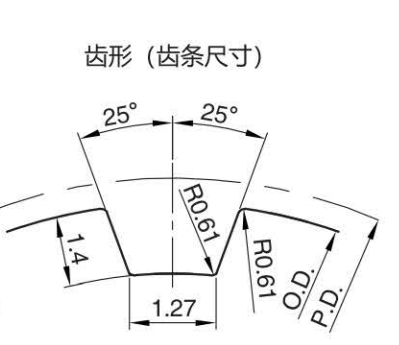

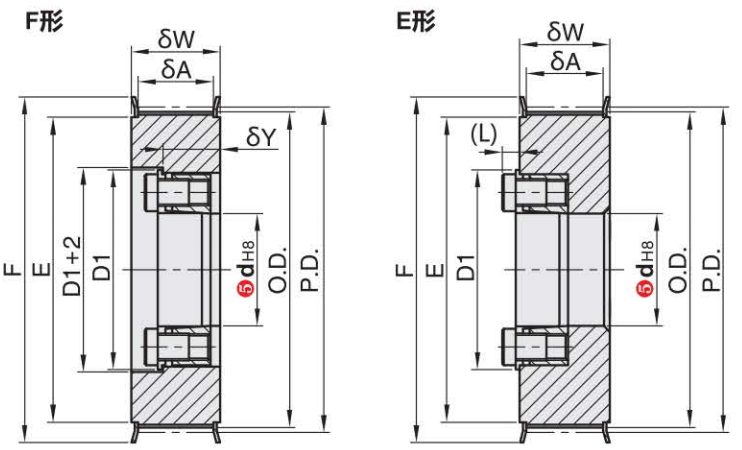

④ Kasnak Profili
Diş oluğu boyutları, diş sayısına bağlı olarak biraz değişiklik gösterir. Diş aralığı: (5,08 mm)
Flanşlar perçinlenmiştir. Cıvataların sayısını ve boyutunu teyit edin.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
Burçlar iki tipte mevcuttur: ST ve SH.

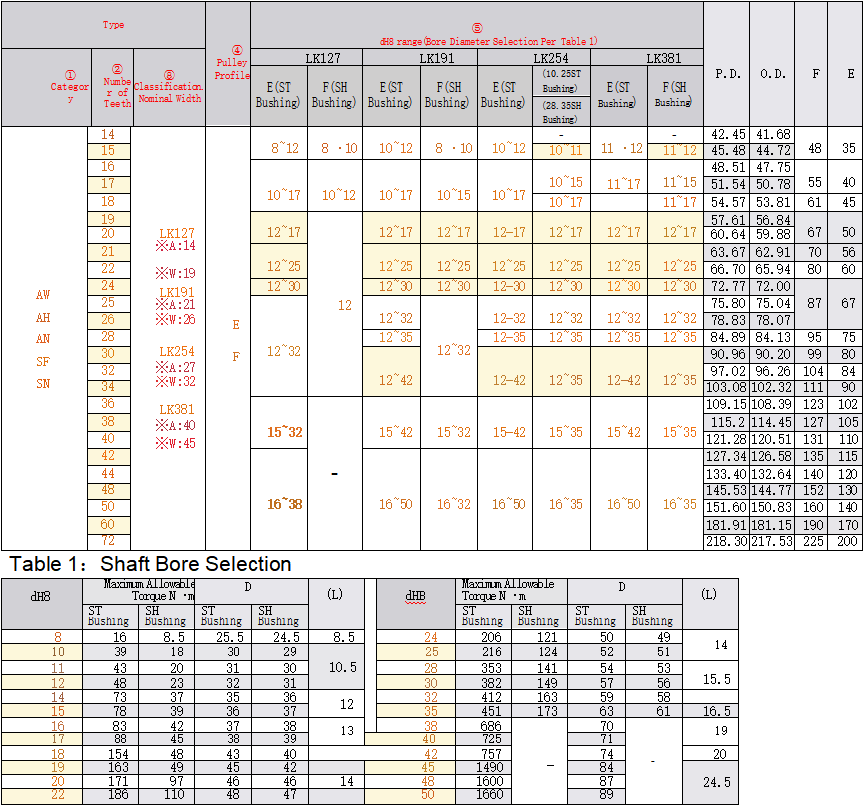

Anahtarsız Zamanlama Kasnağı L

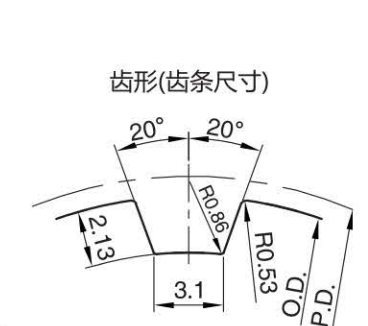

④ Kasnak Profili
Diş oluğu boyutları, diş sayısına bağlı olarak biraz değişiklik gösterir. Diş aralığı: (9,525 mm)
Flanşlar perçinlenmiştir. Cıvata sayısını ve boyutunu teyit edin.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
Burçlar iki tipte mevcuttur: ST ve SH.

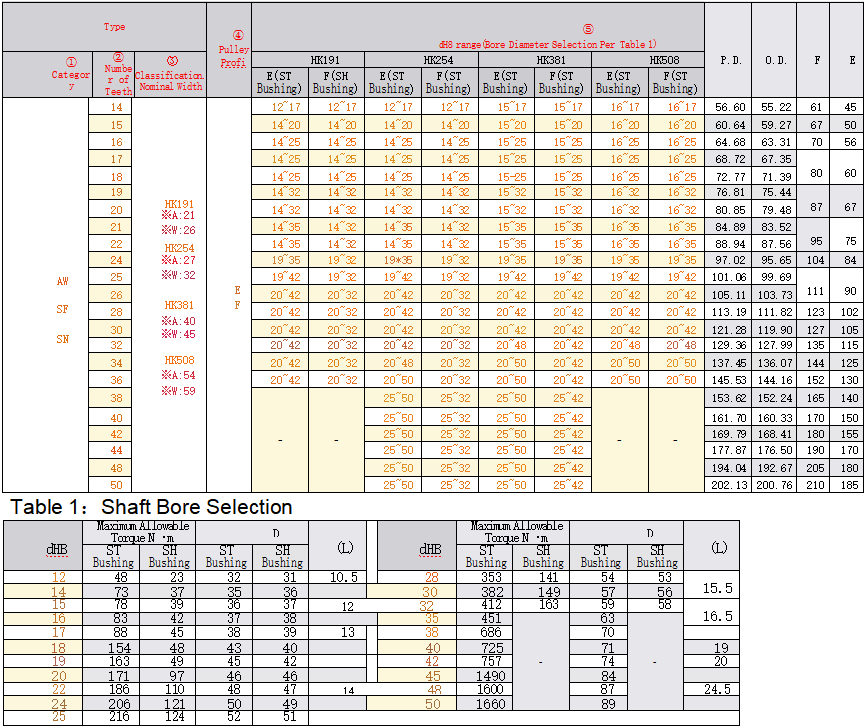

Anahtarsız Zamanlama Kasnağı H

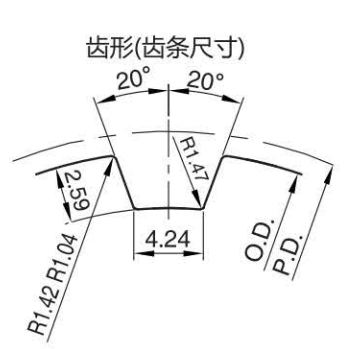

④ Kasnak Profili
△'den sonraki sayı: Diş sayısı: 19 veya daha az
Diş sayısına bağlı olarak oluk boyutları biraz değişebilir. Diş aralığı: (12,7 mm)
Flanşlar perçinlenmiştir.
Mil deliğinin iç kısmı yüzey işlemine tabi tutulmamış olabilir.
Y boyutunda (iç tarafta), HM100 24 ve üzeri mil deliği çapları için, HM150 ve HM200 ise 35 ve üzeri mil deliği çapları için kullanılır.
Burçlu MLM tipi.
:
-
*
-
*
-
*
-
-
