iHF Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

iHF kelepçe tipi zamanlama kasnakları, hızlı kurulum, yüksek tekrar konumlandırma doğruluğu ve kompakt yapı sunar; sıkı alan ve hassas özellikler gerektiren paketleme makinesi şanzıman sistemleri için tasarlanmıştır.

Yüksek Tork Kapasitesi – Şaft ve göbek boyunca eşit kuvvet dağılımı, yüksek yük ve yüksek hızlı kullanım için üstün tork iletimi sağlar.

Geri Tepmesiz Bağlantı – Kelepçe tipi tasarım, sağlam ve hassas bir uyum sağlayarak hizalama hatalarını önler ve hareket kontrolünü iyileştirir.

Kolay Kurulum – Kama veya ayar vidası gerektirmez; hızlı montaj ve sökme, aksama süresini azaltır.

Mil Koruması – Sürtünmeli sıkıştırma, yüzey hasarını önleyerek mil kullanım ömrünü uzatır.

Yüksek Hassasiyet – Optimize edilmiş diş geometrisi ve sıkı toleranslar, doğru zamanlama ve senkronizasyonu garanti eder.

Geniş Uygulama Yelpazesi – Otomasyon, konveyörler, paketleme, CNC, tekstil ve baskı endüstrileri için uygun, birden fazla profilde mevcuttur.

Modern güç aktarım sistemlerinde, iHF Kelepçeli Tip Yüksek Torklu Zamanlama Kasnakları, hassasiyet, dayanıklılık ve yüksek verimlilik gerektiren endüstriler için güvenilir bir çözüm olarak ortaya çıkmıştır. Geleneksel kamalı kasnakların aksine, kelepçeli tip kasnaklar, kama yuvaları veya ayar vidaları olmadan güvenilir tork aktarımı sağlayan gelişmiş bir sürtünmeli sıkıştırma bağlantısı kullanır. Bu yenilikçi tasarım, performansı artırmanın yanı sıra tüm tahrik sisteminin ömrünü de uzatır.

Get a free quote

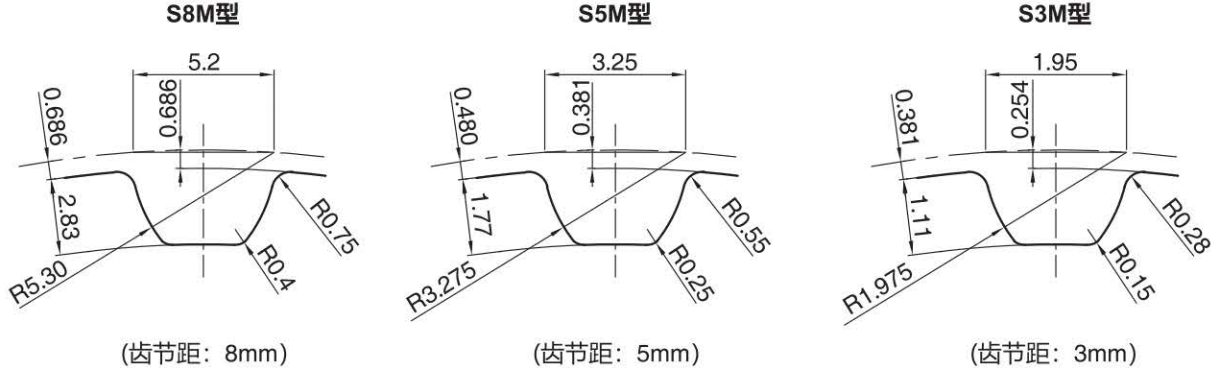

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları S3M

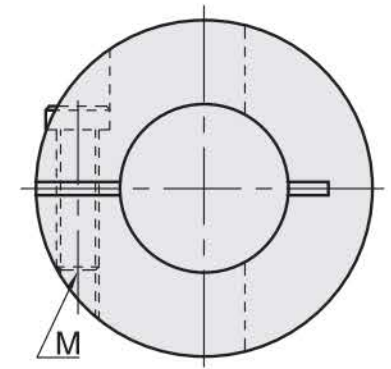

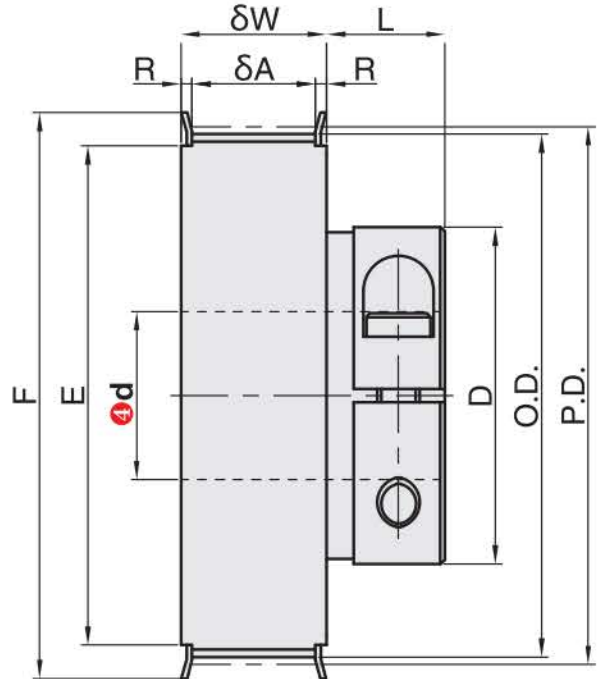

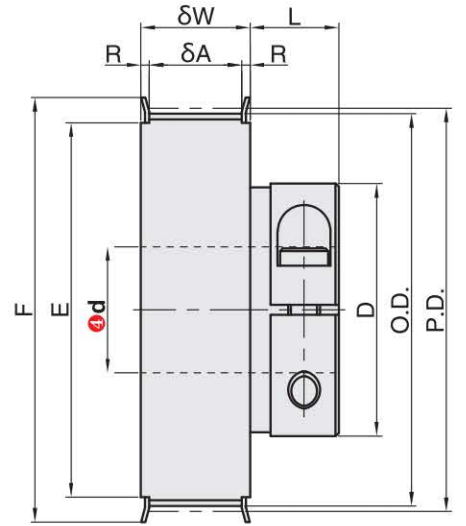

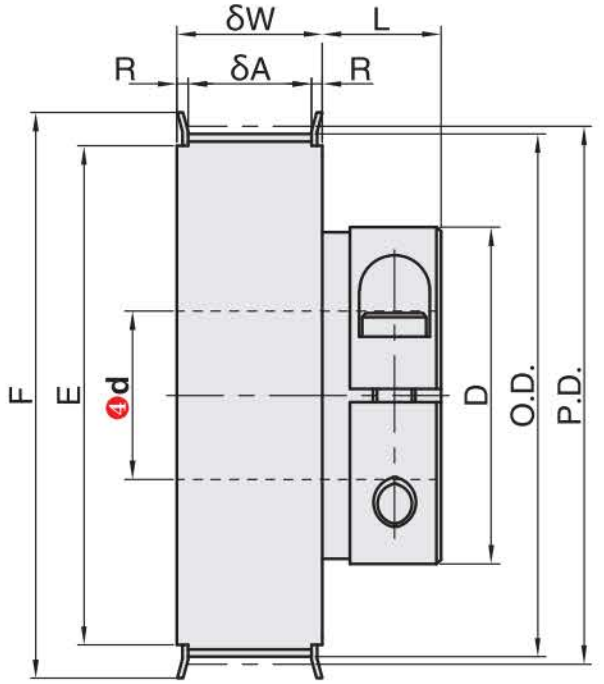

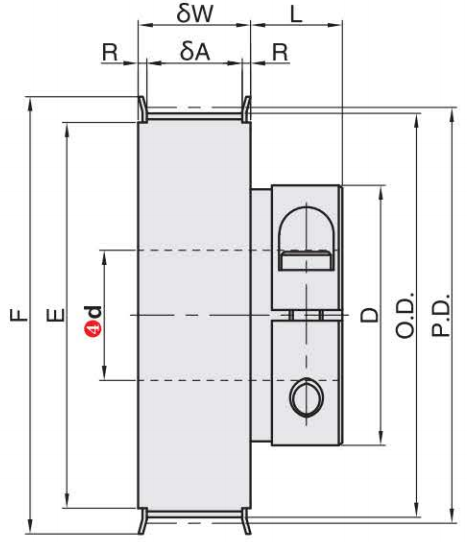

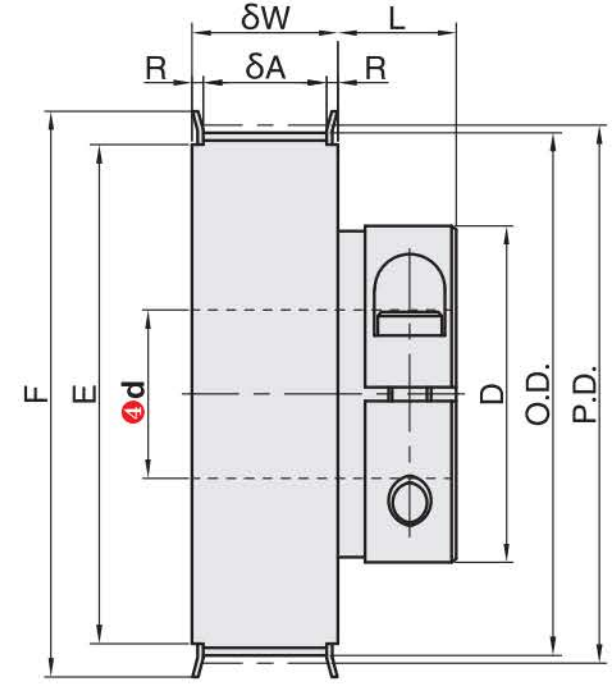

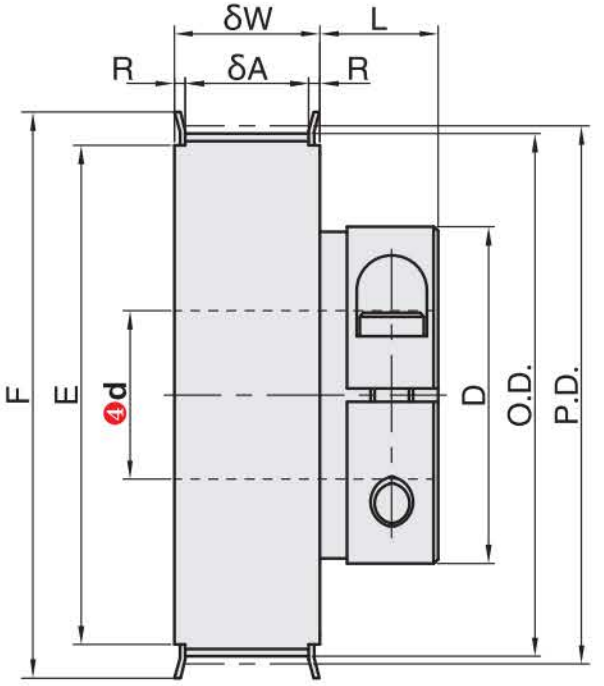

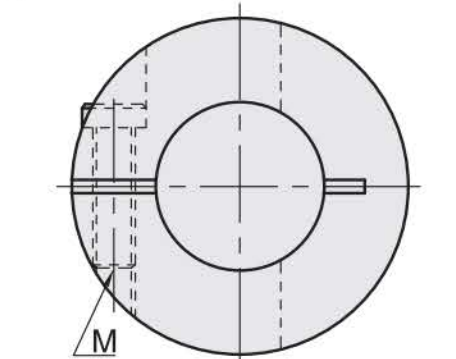

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)	D tipi	PD	OD	D	F	E	L	M	Sıkma Torku (Nm)
S3M AW	24	S3MC060 ※A:7 ※G:11 S3MC100 ※A:11 *G:15	4	22.92	22.16	13	25	16	9	2	0,4
	26		4	24.83	24.07		28	18
	28		4	26.74	25,98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

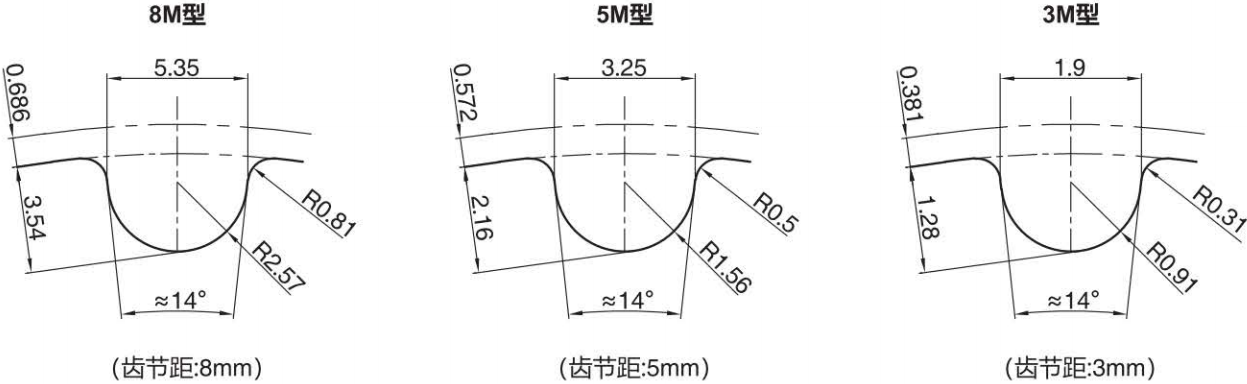

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları HTD3M

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)	D tipi	PD	OD	D	F	E	L	M	Sıkma Torku (Nm)
HTD3M AW	24	3MC060 ※A:7 ※G:11 3MC100 ※A:11 *G:15	4	22.92	22.16	13	25	16	9	2	0,4
	26		4	24.83	24.07		28	18
	28		4	26.74	25,98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47.75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

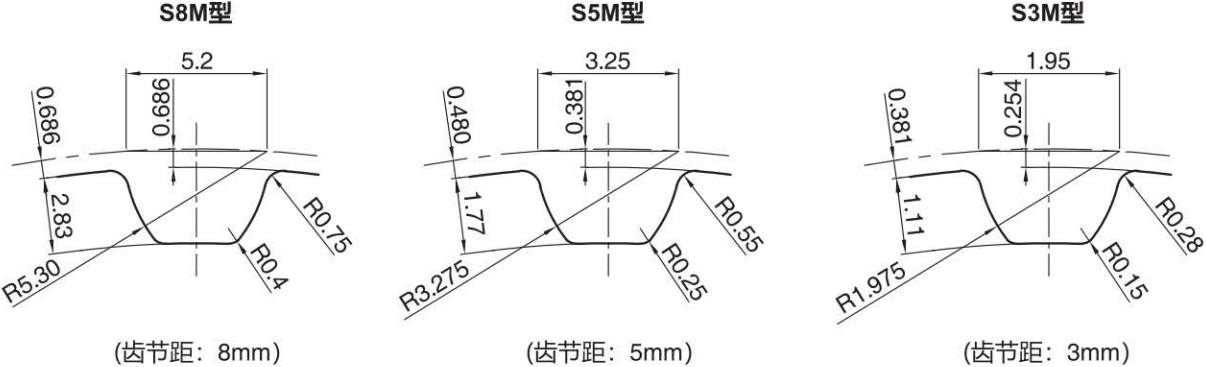

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları S5M

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)								M	Sıkma Torku (Nm)
S5M AW	24	S5MC100 ※A:11 ※G:16 S5MC150 ※A:17 ※G:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

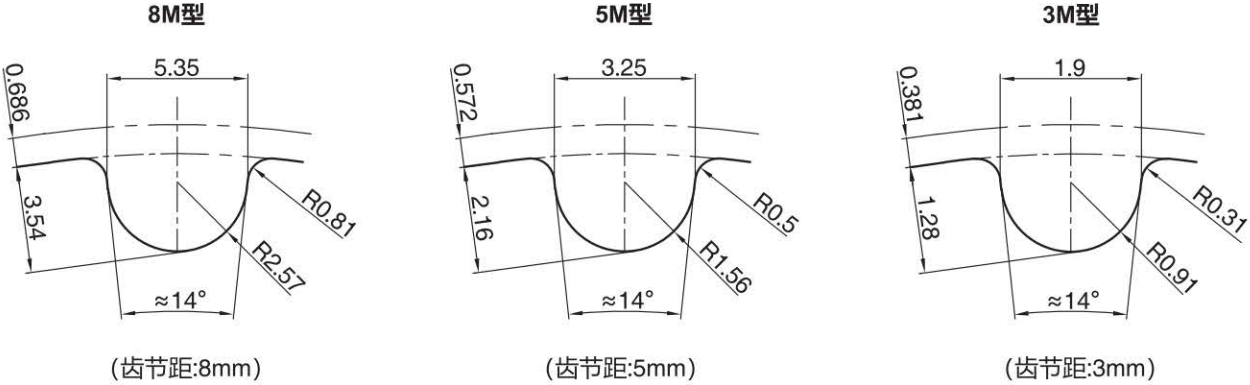

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları HTD5M

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)								M	Sıkma Torku (Nm)
HTD5M AW	24	5MC100 ※A:11 ※G:16 5MC150 ※A:17 ※G:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39.79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47.75	46.79	31	52	36
	32		10~14	50.93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78.62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

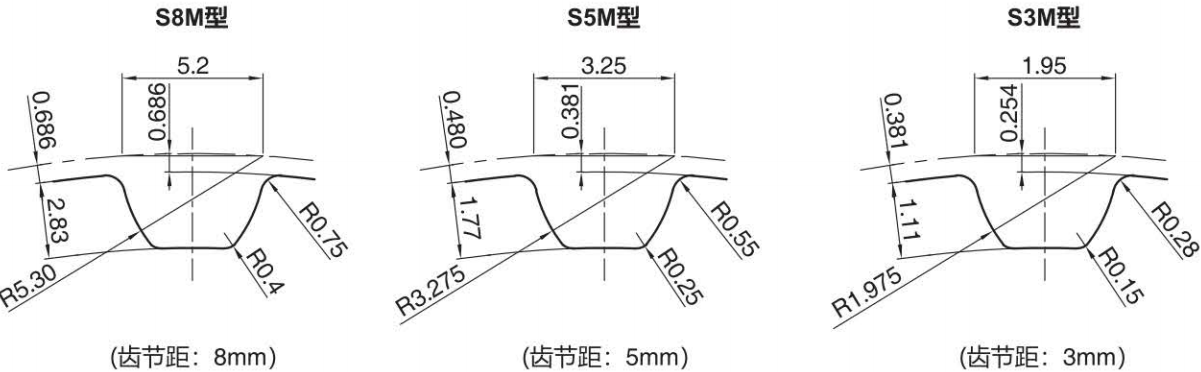

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları S8M

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)								M	Sıkma Torku (Nm)
S8M AW	20	S8MC150 ※A:17 ※G:22 S8MC250 ※A:28 ※G:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

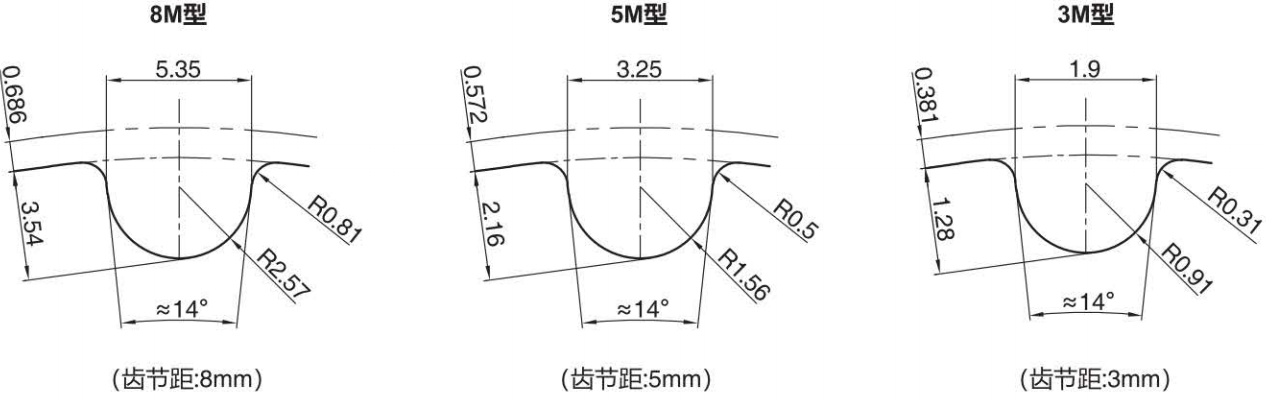

Kelepçe Tipi Yüksek Torklu Zamanlama Kasnakları HTD8M

Tip			D tipi	PD	OD	D	F	E	L	Sıkma Cıvatası
Kategori	Diş Sayısı	Sınıflandırma (Nominal Genişlik)								M	Sıkma Torku (Nm)
HTD8M AW	20	8MC150 ※A:17 ※G:22 8MC250 ※A:28 ※G:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54.65	41	61	45	16	5	6
	24		12~19	61.12	59.74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91.67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12
