Sorunsuz ve Sessiz Güç Aktarımı için Yüksek Hassasiyetli Helisel Dişli Redüktörler

Modern endüstriyel otomasyon, hassas robot teknolojisi ve ağır hizmet tipi mekanik iletim sistemlerinde hız düşürücü yalnızca hız sınırlayıcı bir bileşen değildir; konum doğruluğu ve tork çoğaltımının yapısal temel taşıdır. Servo motorlar daha yüksek dönüş hızlarına ve kompakt ayak izlerine yöneldikçe, bu dinamik girişleri boşluk sınırlarından ödün vermeden veya akustik gürültü yaratmadan işleyebilen ikincil iletim ünitelerine olan talep yoğunlaştı.

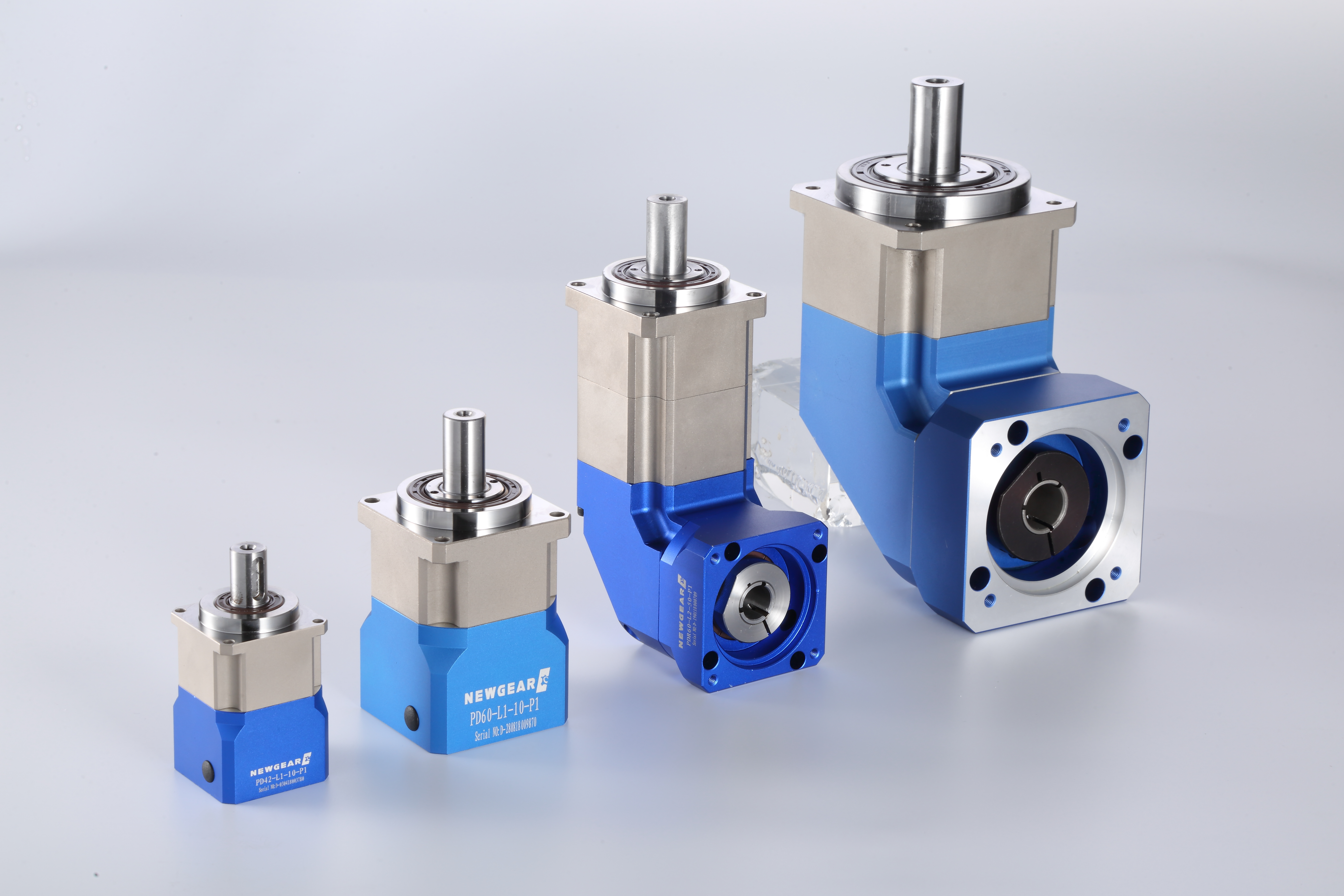

Yüksek performanslı çok eksenli makineler tasarlarken genel bir dişli kutusunun seçilmesi, yapısal sapma, mikro boşluklu bozulma ve lokalize termal ani yükselmeler gibi istenmeyen değişkenleri ortaya çıkarabilir. Bu operasyonel zorlukların üstesinden gelmek için iHF Grubu, amiral gemisi Helisel Dişli Redüktör serisini merkeze alan gelişmiş bir güç aktarma sistemi çözümü geliştirdi . Hassas sarmal profil oluşturmayı yenilikçi dik açılı yapısal zarfla birleştiren bu hız azaltma sistemi, verimliliği, sağlamlığı ve uzun vadeli konumlandırma güvenilirliğini yeniden tanımlıyor.

Sessizliğin Geometrisi: Dik Açılı Spiral Eğim Entegrasyonu

iHF Grubu tasarımının mekanik üstünlüğünü anlamak için öncelikle dişli kademelerinin yönüne bakmak gerekir. Standart sıralı dişli kutuları genellikle daha uzun montaj alanlarına ihtiyaç duyar ve bu da çok eksenli mafsallı robotlarda veya kompakt fabrika zeminlerinde aralıklamayı zorlaştırır.

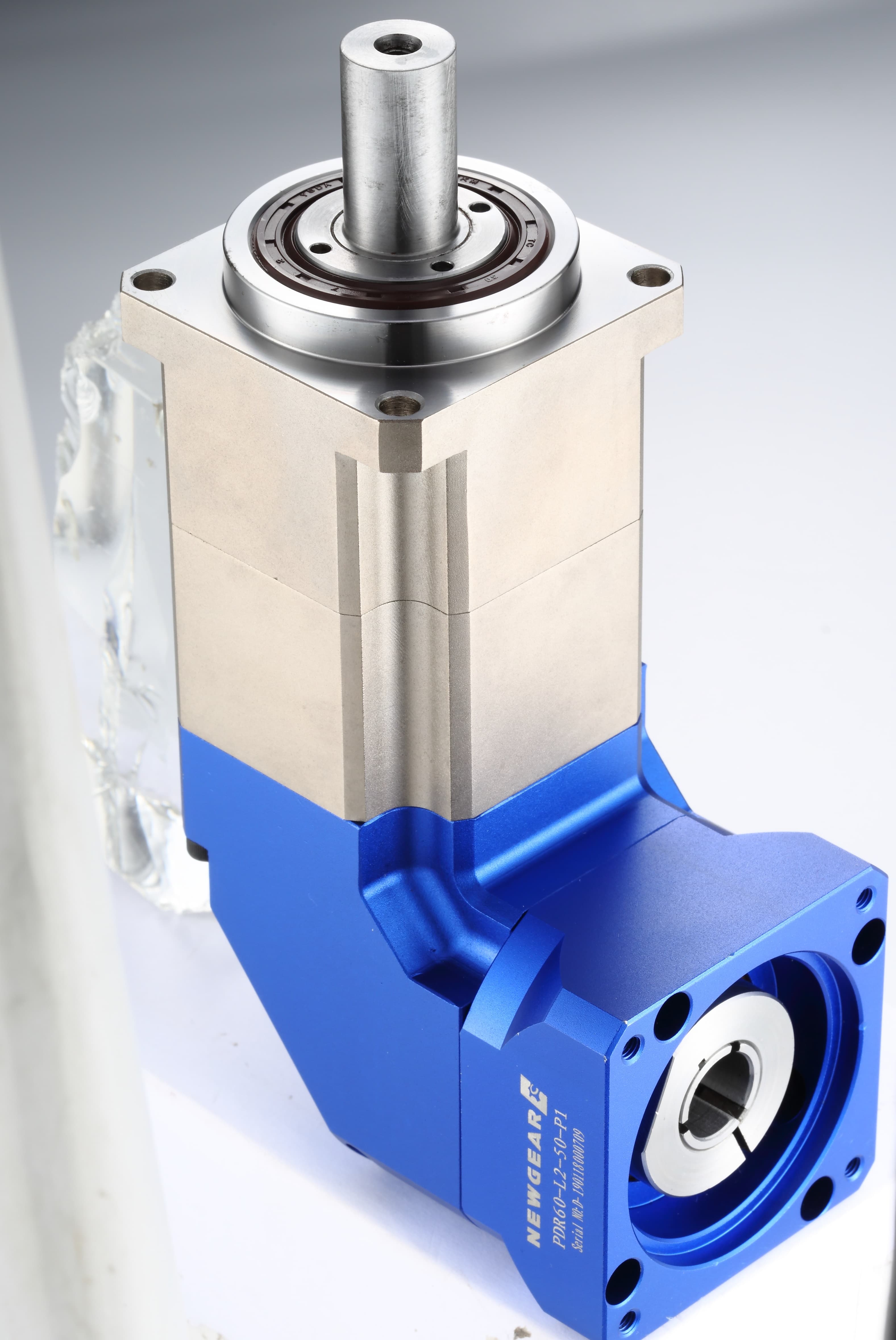

Sistemimiz, spiral konik dişliler aracılığıyla yerden tasarruf sağlayan dik açılı çıktı sağlayarak bu paketleme kısıtlamasını çözer.

Ani dişler arası darbelere maruz kalan ve yüksek hızda devreye girme sırasında yüksek duyulabilen perdeye sahip düz dişli konik dişlilerin aksine, spiral konik dişliler kavisli, helisel bir diş hattına sahiptir. Bu geometri kademeli, yuvarlanan bir diş kavrama yolu sağlar:

● Hidrodinamik Yağlama Optimizasyonu: Düzgün yuvarlanma etkileşimi, dişli dişleri arasında tutarlı bir sıvı yağ filminin kalmasını sağlayarak sürtünmeyi önemli ölçüde azaltır.

●  Akustiği Azaltma: Kademeli temas profili olağanüstü derecede düzgün ve sessiz çalışma sağlar; bu da onu tıbbi otomasyon, baskı hatları ve temiz oda ortamları için ideal kılar.

●  Çift Yönlü Yüksek Yük Taşıma: Spiral dişler, itme kuvvetlerini boş dişli boyunca eşit şekilde dağıtarak dik açılı konfigürasyonun agresif ileri-geri indeksleme döngülerini sorunsuz bir şekilde yönetmesine olanak tanır.

Burulma Sertliğini Maksimuma Çıkarma: Çift Destekli Kafes Mimarisi

CNC portal sistemleri veya otomatik alma ve yerleştirme paketleme kolları gibi yüksek hızlı, yüksek ataletli indeksleme uygulamalarında ani hızlanma ve yavaşlama, iç dişli taşıyıcıyı büyük burulma bükme kuvvetlerine maruz bırakır. Dahili taşıyıcı birkaç mikron bile saparsa dişli hizalaması değişir, bu da diş aşınmasının hızlanmasına ve diş boşluğunun anında bozulmasına yol açar.

iHF Group tarafından tasarlanan yüksek sağlamlığa sahip helisel dişli redüktör, çift destekli kafes yapısına sahip entegre bir tasarım aracılığıyla bu yapısal kırılganlığı ortadan kaldırır. Yalnızca bir uçtan desteklenen dirsekli planeter pimler yerine, planet dişlilerimiz sağlam, çift taraflı bir kafes taşıyıcının içine yerleştirilmiştir.

Bu çift destekli konfigürasyon olağanüstü mekanik avantajlar sunar:

●  Sarkma Sapmasının Ortadan Kaldırılması: Çift destekli taşıyıcı, radyal ve teğetsel kuvvetleri planeter pimlerin her iki ucuna eşit şekilde yayarak maksimum tepe tork altında yanlış hizalamayı önler.

●  Yüksek Hızda Hassas Tutma: Dişli ağını değişken yükler altında mükemmel şekilde paralel tutarak entegre mimari, milyonlarca çalışma döngüsü boyunca tutarlı mikro boşluk performansını korur.

Hassas Eksenel ve Pens Sistemleri Yoluyla Motor Hizalamasının Geliştirilmesi

Erken dişli kutusu arızasının sık görülen bir nedeni, ilk kurulum sırasında motor şaftının yanlış hizalanmasıdır. Servomotor mili ile giriş pinyonu arasındaki hafif bir açısal hizasızlık bile parazitik radyal yükler oluşturarak yağ keçesi sızıntılarına, yatak yorgunluğuna ve lokal titreşime yol açar.

iHF Grubu, eksenel boşluk ayarı ve pens kilitleme sistemini entegre ederek bu montaj riskini ele almaktadır.

Gelişmiş penset mekanizması motor şaftının etrafını eşit şekilde sararak yüksek giriş hızlarında bile dinamik dönüş dengesi sağlar. Hassas eksenel boşluk ayarlama ayarlarımızla birlikte teknisyenler giriş derinliğini mükemmel şekilde düzeltebilir. Bu sağlam hizalama konfigürasyonu, genel motor hizalamasını ve yük kapasitesini artırır, mikro titreşimleri nötralize eder ve motor torkunun %100'ünün ısıya neden olmadan dişli takımına aktarılmasını sağlar.
