Rulmanın Ötesinde: Yüksek Sertliğe Sahip Doğrusal Ray Altyapısının Tedarik Edilmesine Yönelik Teknik Bir Taslak

Modern otomasyon, CNC işleme, yarı iletken imalat ve yüksek hızlı al ve yerleştir robot teknolojisi mimarisinde, doğrusal hareket eksenlerinin yapısal bütünlüğü, tüm sistemin performans tavanını belirler. Bu çok eksenli sistemlerin merkezinde, ağır taşıma yüklerini desteklemek, sürtünme katsayılarını en aza indirmek ve agresif hızlanma profilleri altında sıkı mikron altı konumsal tekrarlanabilirliği korumak için tasarlanmış kritik bir bileşen olan doğrusal kılavuz bulunur.

İdeal lineer yatak sisteminin seçilmesi, geometrik kısıtlamaların, yapısal yüklerin, çevre koşullarının ve maliyet gerekliliklerinin dengelenmesini gerektirir. Mekanik tasarım mühendisleri için bir ekseni optimize etmek genel bir bileşen bulmakla ilgili değildir; sapmayı ortadan kaldıran, yapışma-kayma olayını kontrol eden ve mekanik çalışma ömrünü uzatan hassas bir mekanik tertibatın yapılandırılmasıyla ilgilidir.

1. Geometrik Uyarlanabilirlik: Seyahat-Yük Oranlarını Maksimuma Çıkarma

Çok eksenli hareket planlamasındaki temel tasarım zorluğu, yapısal çıkıntılar veya gereksiz ağırlık yaratmadan mekansal gereksinimleri karşılayan bir eksen yapılandırmaktır. Yüksek düzeyde optimize edilmiş özel uzunluktaki doğrusal kılavuz rayı, çeşitli boyutlarda yapısal esneklik sağlayarak bu zorluğun üstesinden gelir.

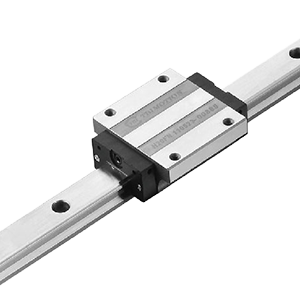

Sistem tasarımcıları, 25 mm'den 2000 mm'ye kadar herhangi bir yerde özelleştirilebilen ray profillerini kullanarak, kurulumlarını tam hareket gereksinimlerine uyacak şekilde uyarlayabilir ve sahada karmaşık kesme veya yapısal taviz verme ihtiyacını ortadan kaldırabilir. Bu boyut aralığını tamamlamak için bu sistemler, her bir ray için 1 ila 8 kayar bloğa izin veren modüler konfigürasyonları destekler.

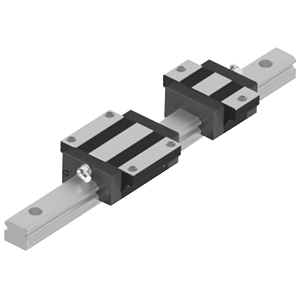

Uzun hareket yollarına ve düşük yük taşıma kapasitesine sahip uygulamalar için tek blok konfigürasyonu sürtünmeyi ve sürükleme torkunu azaltır. Bunun tersine, yüksek momentli, ağır yüklü endüstriyel kurulumlar için birden fazla bloğun tek bir ray üzerine monte edilmesi radyal, ters radyal ve yanal yükleri eşit şekilde dağıtır. Bu çok bloklu düzen, lokalize gerilimleri güvenli bir şekilde malzemenin elastik sınırları dahilinde tutarak palet girintilerini ve eşit olmayan aşınmayı önler.

2. İleri Metalurji: Çekirdek Malzemelerin Çevresel Stres Etkenleriyle Eşleştirilmesi

Çalışma ortamları farklı endüstriler arasında büyük farklılıklar gösterir. Ultra yüksek vakumlu (UHV) yarı iletken bir temiz odada çalışan doğrusal hareket sistemi, yüksek verimli bir otomotiv kaynak hattında çalışan sistemden tamamen farklı stres faktörleriyle karşı karşıyadır.

Paslanmaz çelik lineer kılavuz bileşenlerinin seçilmesi, yüksek nem veya kimyasal dezenfektanların bulunduğu ortamlarda oksidasyonu önleyerek bilyalı rulmanların devridaim döngülerini bozabilecek yüzey çukurlaşma riskini ortadan kaldırır. Öte yandan, yüksek sertlikte karbon çeliği lineer rayın seçilmesi, ağır statik ve dinamik yükler altında yapısal sağlamlığı maksimuma çıkarır. Bu, ağır moment yükleri altında elastik deformasyonu önler ve hızlı yön değişiklikleri sırasında yapısal sapmayı mutlak minimumda tutar.

3. Doğruluk Derecelendirmesi: Hareket Toleranslarını Uygulama Talebi ile Hizalamak

Aşırı toleranslar belirleyerek bir sisteme aşırı mühendislik uygulamak genel proje maliyetlerini artırırken, yetersiz mühendislik doğruluk sapmasına ve erken yapısal arızaya yol açar. Maliyet ve performansı dengelemek için modern doğrusal hareket sistemleri, fabrikada kalibre edilmiş iki farklı doğruluk derecesine göre yapılandırılmıştır.

Standart Sınıf Sistemleri

Uygun maliyetli otomasyon, malzeme taşıma, paketleme makineleri ve lojistik sistemleri için tasarlanmıştır. Bu kalite, yapısal paralellik ve yumuşak hareketin mikron altı mutlak hassasiyetten daha fazla değer gördüğü güvenilir, düşük sürtünmeli bir çözüm sağlar.

Hassas Tesviye Sistemleri

Yarı iletken işleme, lazer işleme, levha denetimi ve koordinat ölçüm makineleri (CMM) gibi zorlu alanlar için özel olarak tasarlanmıştır. Hassas dereceli endüstriyel lineer kılavuz, sıkı yükseklik ve genişlik boyutsal toleranslarına sahiptir. Bu geometrik tutarlılık, hareket sırasında dikey ve yatay salgıyı sınırlayarak mikro titreşimleri önler ve yüksek çözünürlüklü lazer kesim ve nanometre ölçeğinde elektronik bileşen yerleştirme için gereken kesin doğruluğu sağlar.

4. Triboloji ve Uzatılmış Hizmet Ömrü Mimarisi

Herhangi bir lineer yatağın uzun vadeli performansı, iç devridaim dinamiklerine ve yağlama bakımına bağlıdır. iHF Group tarafından tasarlanan premium sistemler

Yağlayıcı kaybını önlemek ve havadaki kirleticileri dışarıda tutmak için her kayar blok, entegre çift dudaklı uç contaları, alt contalar ve dahili kazıyıcılarla donatılmıştır. Optimize edilmiş devridaim uç kapakları, bilyalı rulmanları dönüş yolları boyunca sorunsuz bir şekilde yönlendirerek sürtünmeyi azaltır, çalışma gürültüsünü azaltır ve eşit gres dağıtımı sağlar. Bu dahili yağlama sistemi bakım aralıklarını uzatır, toplam sahip olma maliyetini (TCO) azaltır ve milyonlarca doğrusal metrelik hareket boyunca tutarlı, istikrarlı çalışma sağlar.

Sonuç: Küresel Endüstrilerde Hareket Bütünlüğünü Güvenceye Almak

Yüksek performanslı otomasyonda bir makinenin genel güvenilirliği tamamen lineer kızakların stabilitesine bağlıdır. Düşük özellikli, kalibre edilmemiş doğrusal izlerin seçilmesi, sık sık konumlandırma sapmasına, aşırı mekanik gürültüye ve maliyetli üretim kesintilerine yol açar.

Satın alma ekipleri ve sistem entegratörleri, iHF Group gibi deneyimli bir doğrusal hareket üreticisiyle ortaklık kurarak son derece modüler, fabrikada doğrulanmış doğrusal çözümlere erişim kazanır. 2000 mm'ye kadar özelleştirilebilir ray uzunlukları, çift malzeme seçenekleri (paslanmaz ve karbon çeliği) ve özel hassas derecelendirme sunan iHF Group, daha hızlı, daha doğru ve son derece dayanıklı otomatik sistemler oluşturmak için gereken sağlam mekanik temeli sağlar.
