Titreşim Kontrolünden Tork Kararlılığına: Esnek Kaplin Millerinin Arkasındaki Bilim

Endüstriyel hareket sistemlerinde tork aktarım doğruluğu yalnızca bir performans ölçütü değildir; yapısal bir gerekliliktir. Yanlış hizalama, titreşim ve burulma şoku, dönen makinelerdeki en kalıcı zorluklar arasındadır. Bu kısıtlamaları ele almak için esnek kaplin milleri, modern aktarma organları mühendisliğinde kritik bir bileşen haline geldi ve tork bütünlüğünden ödün vermeden kontrollü esneklik sağlıyor.

iHF Group'ta esnek kaplin mili çözümleri, otomasyon sistemleri, robot teknolojisi, paketleme makineleri ve ağır hizmet tipi mekanik iletim hatları gibi zorlu endüstriyel ortamlar için yüksek yük stabilitesi, yorulma direnci ve hassas hizalama telafisine odaklanılarak geliştirilmektedir.

1. Esnek Kaplin Millerinin Mühendislik Bağlamında Anlaşılması

Esnek kaplin milleri terimi genellikle aşağıdakileri barındırırken iki dönen mil arasında torku iletmek için tasarlanmış bir mekanik konektör sınıfını ifade eder:

●  Paralel ofset

●  Eksenel yer değiştirme

●  Burulma titreşimi sönümlemesi

İlgili uzun kuyruklu SEO anahtar kelime varyasyonları şunları içerir:

●  endüstriyel tahrik sistemleri için esnek şaft kaplini

●  ağır makineler için yüksek torklu esnek bağlantı mili

●  servo motorlar için hassas esnek kaplin mili

●  titreşim sönümleyici şaft kaplin çözümleri

●  yanlış hizalamayı telafi eden esnek şaft kaplinleri

Esnek kaplin milleri, rijit kaplinlerin aksine aktarma organlarına kontrollü esneklik kazandırarak mekanik stresin yatak noktalarında veya motor arayüzlerinde yoğunlaşması yerine yeniden dağıtılmasını sağlar.

2. Mühendislik Yapısı ve Fonksiyonel Tasarım İlkeleri

Modern esnek kaplin milleri tipik olarak gelişmiş metalurjik tasarımı hassas işleme süreçleriyle birleştirir. En yaygın yapısal formlar şunları içerir:

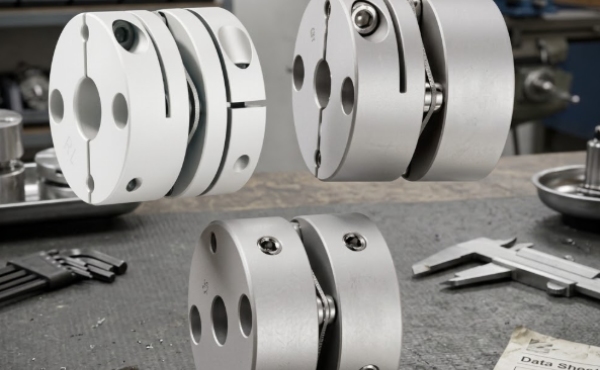

●  Kiriş tipi esnek kaplinler

●  Yüksek hassasiyetli hareket kontrolü için körüklü kaplinler

●  Tork stabilitesi ve sıfır boşluklu aktarım için disk kaplinler

●  Şok emilimi için çene tipi elastomer kaplinler

Her tasarım türü belirli bir mekanik gereksinimi karşılar:

●  Kiriş bağlantıları orta düzeyde esneklikle birlikte yüksek burulma sertliği sağlar

●  Körüklü kaplinler servo sistemler için sıfıra yakın boşluk performansı sağlar

●  Disk kaplinleri yanlış hizalama telafisini tork sertliğiyle dengeler

●  Elastomer kaplinler sönümlemeye ve gürültüyü azaltmaya odaklanır

iHF Group'ta mühendislik tasarımı dengeli bir performans matrisini vurgular: tork kapasitesi, yorulma ömrü ve sürekli yük döngüleri altında dönüş doğruluğu.

3. Endüstriyel Uygulamalarda Temel Performans Avantajları

3.1 Performans Kaybı Olmadan Yanlış Hizalama Telafisi

Gerçek dünyadaki kurulumlarda mükemmel şaft hizalamasına nadiren ulaşılabilir. Esnek kaplin milleri, açısal ve radyal sapmayı emerek kurulum toleranslarını azaltır ve aşağıdakileri önemli ölçüde azaltır:

●  Rulman aşınması

●  Motor mili gerilimi

●  Sistemin kapalı kalma süresi

3.2 Titreşim ve Şok Emilimi

Mekanik sistemler genellikle başlatma veya yük değişiklikleri sırasında geçici tork artışları oluşturur. Esnek kaplin milleri mekanik tampon görevi görerek aşağıdakileri azaltır:

●  Harmonik titreşim iletimi

●  Şanzıman yorulma yüklemesi

●  Yapısal rezonans riski

3.3 Yüksek Tork İletim Verimliliği

Gelişmiş alaşım bazlı tasarımlar, esnek kaplin millerinin yapısal esnekliği korurken yüksek tork yüklerini iletmesine olanak tanır. Bu özellikle aşağıdaki durumlarda kritiktir:

●  CNC işleme sistemleri

●  Konveyör tahrik düzenekleri

●  Paketleme otomasyon hatları

3.4 Bakım Optimizasyonu

Esnek kaplinler, stres konsantrasyonunu en aza indirerek servis aralıklarını uzatır ve plansız bakımları azaltır; bu da toplam yaşam döngüsü maliyet verimliliğini doğrudan artırır.

4. Uygulamaya Özel Mühendislik Kullanım Durumları

4.1 Robotik ve Otomasyon Sistemleri

Hassas hareket kontrolü, boşluksuz tork iletimi gerektirir. Esnek kaplin milleri, düzgün servo motor senkronizasyonu ve konum doğruluğu sağlar.

4.2 Endüstriyel Pompalar ve Kompresörler

Sıvı taşıma sistemlerinde termal genleşme nedeniyle yanlış hizalama yaygındır. Esnek kaplinler, değişen yük koşullarında şaftın çalışmasını stabilize eder.

4.3 CNC ve Takım Tezgahları

Yüksek hızlı iş mili sistemleri titreşimsiz tork aktarımına dayanır. Esnek kaplin milleri harmonik bozulmayı azaltır ve işleme hassasiyetini artırır.

4.4 Enerji ve Ağır Makina Sistemleri

Türbinlerde, jeneratörlerde ve ağır tahrik sistemlerinde bu kaplinler, aşırı mekanik stres altında aktarma organlarının bütünlüğünü korur.

5. Malzeme Bilimi ve İmalat Hassasiyeti

Esnek kaplin millerinin performansı büyük ölçüde malzeme seçimine ve üretim doğruluğuna bağlıdır. Ortak malzemeler şunları içerir:

●  Paslanmaz çelik (korozyon direnci + yorulma mukavemeti)

●  Alüminyum alaşımları (hafif dinamik sistemler)

●  Yüksek mukavemetli alaşımlı çelik (ağır hizmet tork uygulamaları)

iHF Grubu tarafından kullanılan gelişmiş üretim teknikleri şunları içerir:

●  CNC hassas işleme

●  Lazer hizalama dengeleme

●  Stres direnci için ısıl işlem

●  Simüle edilmiş yük koşulları altında dinamik tork testi

Bu işlemler boyutsal doğruluk ve uzun vadeli mekanik güvenilirlik sağlar.

6. Mühendislik Alıcıları için Seçim Kriterleri

Esnek kaplin millerini seçerken mühendisler genellikle şunları değerlendirir:

●  Maksimum tork değeri

●  Yanlış hizalama tolerans aralığı

●  Dönme hızı kapasitesi (RPM sınırları)

●  Boşluk özellikleri

●  Döngüsel yükleme altında yorulma ömrü

●  Çevresel dayanıklılık (sıcaklık, korozyon, toz)

Yanlış seçim erken arızaya, titreşim dengesizliğine veya sistem verimsizliğine neden olabilir. Bu nedenle, dağıtımdan önce mühendislik düzeyinde doğrulama önemlidir.

7. iHF Grup Mühendislik Yaklaşımı

iHF Grubu, sistem düzeyinde tasarım düşüncesini esnek kaplin mili geliştirme sürecine entegre ediyor. Kaplinleri bağımsız bileşenler olarak ele almak yerine mühendisliğin odak noktası aktarma organları sinerjisidir:

●  Motor-bağlantı-yük dinamik uyumu

●  Titreşim frekansı ayrıştırma

●  Yük dağıtımı optimizasyonu

●  Uzun çevrimli operasyonel stabilite

Bu, her bir esnek bağlantı milinin yalnızca bir konnektör olarak değil, aynı zamanda hassas bir hareket kontrol arayüzü olarak da işlev görmesini sağlar.

Sonuç: Modern Endüstride Esnek Kaplin Millerinin Stratejik Rolü

Endüstriyel sistemler daha yüksek otomasyona, daha dar toleranslara ve sürekli çalışma taleplerine doğru ilerledikçe, esnek kaplin milleri mekanik aksesuarlardan kritik performans sağlayıcılara dönüştü.

Esnekliği tork hassasiyetiyle birleştirme yetenekleri, onları modern aktarma organları mühendisliğinde vazgeçilmez kılmaktadır. Gelişmiş tasarım ve üretim yetenekleriyle iHF Grubu, sistem güvenilirliğini artıran, operasyonel riski azaltan ve yeni nesil endüstriyel otomasyonu destekleyen bağlantı çözümleri sunmaya devam ediyor.
