Çok eksenli robotik sistemlerde, uç efektörün konumsal doğruluğu, tekrarlanabilirliği ve dinamik yanıt verebilirliği yalnızca kontrol algoritmasının karmaşıklığı ile belirlenmez. Bunlar temel olarak kinematik zinciri oluşturan bireysel eklem aktüatörlerinin mekanik bant genişliği, boşluk özellikleri ve tork yoğunluğu ile sınırlandırılmıştır. Milimetrenin altında uç efektör hassasiyetine sahip altı eksenli mafsallı bir robot, her bir eklemin yay saniyesi aralığında açısal konumlandırma çözünürlüğü sunmasını ve taşıma yükünün neden olduğu momentler altında sapmayı önleyen burulma sertliğini gerektirir.

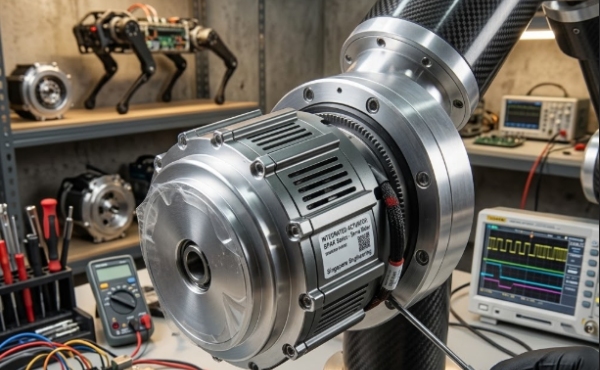

iHF Group'un Robot Ortak Motor Aktüatörü: ND-A5215-10, bu kısıtlama katmanı için amaca yönelik tasarlanmış bir çözümü temsil eder . iHF Grubu, genel servo motorları, dişli kutularını ve kodlayıcıları ortak bir konfigürasyonda birleştirmek yerine, bu alt sistemleri özellikle robotik artikülasyonun mekanik, termal ve kontrol dinamikleri için optimize edilmiş birleşik bir aktüatör modülüne entegre etti.
Entegre Elektromekanik Mimari
Çerçevesiz Tork Motoru Topolojisi
Geleneksel robot bağlantı tasarımlarında, mekanik bağlantılarla planeter veya harmonik tahrikli dişli kutularına bağlanan muhafazalı servo motorlar kullanılır. Bu montaj, bağlantı kompaktlığını ve dinamik tepkiyi tehlikeye atan hizalama hatalarına, kaplin boşluğuna ve artan eksenel uzunluğa neden olur.
ND-A5215-10, rotorun doğrudan bağlantı çıkış miline ve statorun bağlantı yuvasına entegre edildiği çerçevesiz bir tork motoru mimarisini kullanır. Ayrı motor muhafazası ve bağlantı arayüzlerinin ortadan kaldırılması, bağlantı uzunluğunu geleneksel düzeneklere kıyasla %30-40 oranında azaltarak daha yüksek yük-ağırlık oranlarına ve daha kompakt robot zarflarına olanak tanır. Doğrudan tahrikli tork motoru, 45 Nm'lik tepe kapasitesiyle 15 Nm'lik sürekli tork sağlar ve robotik eklem eklemlemesinin verimlilik kayıpları ve çok kademeli dişli redüksiyonunun geri tepmesi olmadan talep ettiği düşük hızlarda yüksek tork yoğunluğunu sağlar.
Harmonik Tahrik Hassasiyetinin Azaltılması
Çerçevesiz tork motorları mükemmel tork yoğunluğu sağlarken, tipik robot eklem hareket profilleri için gereken çıkış hızları (tipik olarak 30-120 RPM) hızın azaltılmasını gerektirir. ND-A5215-10, 100:1 dişli oranına sahip bir harmonik tahrik redüktörünü entegre ederek, gezegensel veya sikloidal sistemlerin kopyalayamayacağı sıfır boşluklu özelliklerle tek aşamalı indirgeme sağlar.
Harmonik tahrik teknolojisi, bir dalga üreteci tarafından dairesel bir spline'a karşı deforme edilen esnek bir spline kullanır ve yükü mevcut dişlerin %30'una dağıtan eşzamanlı çoklu diş bağlantısı oluşturur. Bu bağlantı geometrisi, ±10 yay saniyelik konumsal tekrarlanabilirlik ve 20.000 Nm/rad'ı aşan burulma sertliği sağlar; bu özellikler, çok eksenli konfigürasyonlarda doğrudan uç efektör hassasiyetine dönüşür.
iHF Grubunun hassas robot mafsallı motor aktüatör üretimi, esnek spline diş formunun, dairesel spline delik geometrisinin ve dalga üreteci rulman salgısının profil ölçümü yoluyla harmonik tahrik bileşenlerini doğrular. Montaj, yorulma ömrünü tehlikeye atacak aşırı esnek spline gerilimine neden olmadan, birbirine geçme temas modellerini optimize eden ön yükleme protokollerini içerir.
Çift Mutlak Kodlayıcı Geri Besleme Mimarisi
Robotik eklemlerdeki konum kontrolü, iki farklı noktada geri bildirim gerektirir: komütasyon ve vektör akım kontrolü için motor rotor konumu ve eklem düzeyinde servo döngü kapatma için çıkış mili konumu. ND-A5215-10, motor rotorunda 23 bit çok turlu kodlayıcı ve harmonik sürücü çıkışında 19 bit tek turlu kodlayıcı olmak üzere çift mutlak kodlayıcıyı entegre eder.
Bu çift kodlayıcı konfigürasyonu, gelişmiş kontrol stratejilerine olanak tanır: motor konumu ileri beslemesi yoluyla tork dalgalanma telafisi, çıkış konumu geri bildirimi yoluyla boşluk telafisi ve motor akımı ve konum türevinden anlık tork tahmini yoluyla çarpışma tespiti. Mutlak kodlama, açılışta hedef arama dizilerini ortadan kaldırır, robotun başlangıç süresini azaltır ve acil durum duruşlarından sonra güvenli bir şekilde çalışmaya devam edilmesini sağlar.
Termal Yönetim ve Sürekli Görev Performansı
Isı Yolu Mühendisliği
Çerçevesiz tork motorları, stator sargılarında yalıtımın bozulmasını ve nadir toprak rotor mıknatıslarının manyetikliğinin giderilmesini önlemek için dağıtılması gereken dirençli kayıplar (I²R) oluşturur. Motorun bağlantı yuvası içine gömülü olduğu kompakt bağlantı konfigürasyonlarında, geleneksel hava soğutması pratik değildir.
ND-A5215-10, stator laminasyon yığınına doğrudan temas eden alüminyum alaşımlı yapıya işlenmiş soğutma sıvısı geçişlerine sahip, bağlantı yuvasına entegre edilmiş bir sıvı soğutma devresi kullanır. Bu tasarım, sargıdan soğutma sıvısına kadar 0,15 K/W'lık termal dirence ulaşarak, 35°C'ye kadar soğutma sıvısı giriş sıcaklıklarıyla nominal torkta sürekli çalışmayı mümkün kılar. Tesis soğutma sıvısı bulunmayan uygulamalar için iHF Grubu, genişletilmiş kanat geometrisine ve dahili zorlamalı konveksiyona sahip termal olarak optimize edilmiş hava soğutmalı bir model sunar.
Termal Modelleme ve Koruma
iHF Group, belirli robot hareket profillerine göre kalibre edilmiş termal modeller sunarak müşterilerin beklenen görev döngüleri altında sargı sıcaklığı artışını tahmin etmelerine olanak tanır. Entegre sıcaklık sensörleri (sargı uç dönüşlerine gömülü PT1000 RTD'ler), hasar eşiklerine ulaşılmadan önce mevcut komutu azaltan aşırı sıcaklık korumasıyla gerçek zamanlı termal izleme sağlar.
Mekanik Entegrasyon ve Arayüz Standardizasyonu
İçi Boş Şaft Mimarisi
ND-A5215-10, güç kablolarının, sinyal kablolarının, pnömatik hatların veya optik fiberlerin dışarıdan yönlendirmek yerine bağlantı merkezinden geçişini sağlayan 15 mm çapında merkezi bir geçiş deliğine sahiptir. Bu içi boş şaft tasarımı, çok eksenli robotlarda kablo yönetimi karmaşıklığını ortadan kaldırır, hareket sırasında takılma risklerini azaltır ve insanların yakınlığının beklendiği işbirliğine dayalı robot uygulamaları için temiz dış geometriyi korur.
Montaj Arayüzü Uyumluluğu
iHF Group, ND-A5215-10 mekanik arayüzlerini ISO 9409-1 flanş modellerine göre standartlaştırarak özel adaptör üretimine gerek kalmadan ticari olarak satılan robot kollarıyla doğrudan entegrasyona olanak tanır. Çıkış mili, aktüatörün tepe çıkışını aşan tork aktarım kapasitesine sahip, bayılma veya çarpışma koşullarında arayüz arızasını önleyen kamalı veya kanallı bir arayüz içerir.
Kontrol Sistemi Entegrasyonu
EtherCAT İletişim Protokolü
ND-A5215-10, servo sürücü elektroniklerini EtherCAT fieldbus iletişimiyle entegre ederek konum komutu güncellemeleri için 1 ms'lik ve tork döngüsü kapatma için 125μs'lik döngü sürelerine olanak tanır. Bu iletişim bant genişliği, gelişmiş hareket kontrol algoritmalarını destekler: işbirlikçi robot kuvvet sınırlaması için empedans kontrolü, eklem düzeyinde hızlanma geri bildirimi yoluyla titreşim bastırma ve motor parametresi eğilimi yoluyla tahmine dayalı bakım.
Güvenlik Fonksiyonu Entegrasyonu
SIL 3 / PL e'ye göre işlevsel güvenlik, yedekli konum izleme (çapraz karşılaştırmalı çift kodlayıcı), donanım kilitlemeli güvenli tork kapatma (STO) devresi ve yerçekimi yüklü eksenler için güvenli fren kontrolü yoluyla sağlanır. iHF Group, müşterinin CE işaretlemesini ve işlevsel güvenlik sertifikasyon süreçlerini desteklemek için FMEDA analizi ve hata enjeksiyon testi raporlarını içeren güvenlik belgeleri sağlar.
Uygulama Alanları
İşbirlikçi Robotik
ND-A5215-10'un kompakt zarfı, düşük yansımalı atalet ve kuvvete duyarlı kontrol yetenekleri, onu, insan-robot etkileşiminin harici koruma yerine tork ve konum izleme yoluyla içsel güvenlik gerektirdiği işbirlikçi robot bağlantıları için uygun hale getirir. Harmonik sürücünün yüksek geri sürülebilirliği, kontrol sisteminin uç efektörde 150N'nin altındaki temas kuvvetlerini tespit etmesiyle, harici kuvvetler uygulandığında uyumlu harekete olanak tanır.
Cerrahi ve Medikal Robotik
Tıbbi robot uygulamaları; sterilizasyon uyumluluğu, ameliyathane ortamları için elektromanyetik uyumluluk ve doku manipülasyonu için konumsal hassasiyet gerektirir. iHF Group, ND-A5215-10'u tıbbi sınıf yüzey kaplamaları, biyouyumlu yağlayıcılar ve IEC 60601-1 elektromanyetik uyumluluk gereksinimlerini karşılayan korumalı kablo düzenekleriyle sunar.
Yarı İletken ve Elektronik İmalatı
Temiz oda uyumluluğu (ISO Sınıf 3), minimum partikül üretimi ve titreşimsiz çalışma, levha işleme ve elektronik montajında esastır. ND-A5215-10'un kapalı harmonik sürücüsü ve çerçevesiz motoru, fırçanın aşınma kalıntılarını ortadan kaldırırken, hassas dengeleme ve rulman ön yüklemesi, hassas proses ekipmanına titreşim iletimini en aza indirir.
SSS
S: ND-A5215-10'u altı eksenli robot konfigürasyonunda kullanırken maksimum yük kapasitesi nedir?
C: Yük kapasitesi, yalnızca aktüatör torkuna değil, kol uzunluğuna, hızlanma profillerine ve görev döngüsüne bağlıdır. 2, 3 ve 4 numaralı eklemlerde ND-A5215-10 ve bilek eklemlerinde daha küçük aktüatörler bulunan tipik 800 mm erişimli altı eksenli bir robot için maksimum yük, %50 görev döngüsüyle 1 g ivmede yaklaşık 10-15 kg'dır. iHF Group, belirli robot geometrileri ve hareket gereksinimleri için aktüatör seçimini optimize etmek amacıyla kinematik simülasyon araçları sağlar.
S: ND-A5215-10, 40°C'ye kadar ortam ortamlarında sıvı soğutma olmadan çalışabilir mi?
C: Hava soğutmalı model, doğal konveksiyonla 35°C ortam sıcaklığına kadar ve nominal torkun %80'ine kadar azalmayla 40°C'ye kadar nominal sürekli torku korur. 40°C'nin üzerinde sürekli çalışma için veya hava akışının kısıtlı olduğu kapalı kurulumlarda sıvı soğutma önerilir. iHF Group'un termal simülasyon hizmeti, belirli kurulum koşulları için performansı tahmin edebilir.
S: Harmonik tahrik redüktörü için hangi bakım aralığı önerilir?
C: Normal çalışma koşulları altında (nominal tork, orta derecede şok yükleme, yeterli yağlama), harmonik tahrikli esnek spline, 10.000 çalışma saatini aşan yorulma ömrü sergiler. iHF Grubu, titreşim analizi yoluyla çıkış yatağı durumunun yıllık olarak incelenmesini ve her 5.000 çalışma saatinde veya 2 yılda bir (hangisi önce gerçekleşirse) yağlayıcının değiştirilmesini önerir. Entegre durum izleme fonksiyonları, tahmine dayalı bakım algoritmaları aracılığıyla bu aralıkları uzatabilir.
S: ND-A5215-10 üçüncü taraf servo kontrolörleriyle uyumlu mu?
C: ND-A5215-10, iHF Group'un entegre servo sürücüsüyle entegrasyon için optimize edilmiştir, ancak motor parametreleri (faz direnci, endüktans, geri EMF sabiti, kodlayıcı protokolleri) üçüncü taraf denetleyici entegrasyonunu desteklemek üzere belgelenmiştir. Müşteriler, entegre olmayan kontrol cihazlarını belirlemeden önce mevcut döngü bant genişliğini ve komütasyon algoritması uyumluluğunu iHF Group'un uygulama mühendisliği ekibiyle doğrulamalıdır.
S: Boşluk spesifikasyonu nedir ve robotun tekrarlanabilirliğini nasıl etkiler?
C: Harmonik tahrikli redüktör, elastik birbirine geçen geometrisi sayesinde sıfır boşluk elde eder. Çıkış milinde ölçülen histerezis, yüksüz koşullar altında tipik olarak ±3 ark saniyedir. Pratik robot uygulamalarında, dişli boşluğundan ziyade yapısal uyumluluk ve kodlayıcı çözünürlüğü tekrarlanabilirliğe hakimdir; ND-A5215-10, iyi tasarlanmış kinematik zincirlerde toplam sistem tekrarlanabilirlik hatasının %5'inden daha azına katkıda bulunur.
