Çapraz Makaralı Kızak, Hassas Doğrusal Harekette Momentten Kaynaklanan Sapmayı Nasıl Ortadan Kaldırır?

Standart bilyalı doğrusal kılavuzlar, saf radyal veya eksenel yükler altında mükemmel performans elde eder, ancak yük kapasiteleri, devrilme momentlerine (radyal kuvvet ve kılavuzun uzunlamasına ekseni etrafında dönme torku oluşturan ofset kombinasyonu) maruz kaldığında hızla düşer. Hassas otomasyon, yarı iletken ekipmanlar ve optik konumlandırma sistemlerinde bu anlar istisnai koşullar değil, rutin çalışma durumlarıdır. Dengeli bir taşıma yüküne sahip dikey olarak monte edilmiş bir tabla, asimetrik takımlara sahip bir portal sistemi veya dirsekli sensörlere sahip çok eksenli bir hizalama platformunun tümü, bilya kılavuzlarının artan ön yük, daha büyük ray bölümleri veya yedek kılavuz çiftleri yoluyla idare ettiği moment yüklerini uygular; bunların tümü, temel yapısal sınırlamayı ele almadan sürtünmeyi, zarf boyutunu ve maliyeti artırır.

iHF Group'un iHF Çapraz Makaralı Kaydırıcısı, özellikle birleşik yüklemenin (önemli moment bileşenleri dahil) hareket profilinin doğasında olduğu uygulamalar için tasarlanmış alternatif bir doğrusal hareket mimarisini temsil eder . Silindirik makaraları 90 derecelik aralıklarla dikey V-oluklu yuvarlanma yollarında düzenleyerek çapraz makara tasarımı, yükü iki yerine dört temas hattına dağıtarak ön yüke bağlı sürtünme cezaları olmadan doğal moment direnci sağlar.

Çapraz Makaralı Mimari: Çok Yönlü Yük Kapasitesinin Geometrisi

V-Oluklu Yuvarlanma Yolları ve Ortogonal Makara Düzenlemesi

iHF Çapraz Makaralı Kızakta, hassas taşlanmış silindirik makaralar, ray ve taşıyıcıya işlenmiş V-oluklu yuvarlanma yolları içerisinde birbirlerine 90 derecelik açıyla dönüşümlü olarak düzenlenir. Her silindir, yuvarlanma yoluna iki noktada temas ederek, silindir seti başına toplam dört adet yük taşıyan temas hattı oluşturur. Dikey (radyal) bir yük uygulandığında, yatay makaralar birincil yükü taşırken dikey makaralar yanal kısıtlama sağlar. Yatay (yanal) bir yük uygulandığında yük dağılımı tersine döner. Bir devrilme momenti uygulandığında, kılavuzun karşıt taraflarındaki çapraz temas çiftleri, diferansiyel yükleme yoluyla dönme eğilimine direnir.

Bu geometri, yükün top başına iki Gotik kemer temas noktasında taşındığı ve moment direncinin tamamen ön yüke bağlı temas açısı çarpımına bağlı olduğu bilye kılavuzlarıyla temel olarak tezat oluşturuyor. Çapraz makara mimarisi, önemli ölçüde daha düşük ön yük seviyelerinde eşdeğer moment kapasitesi elde eder - veya eşdeğer ön yükte önemli ölçüde daha yüksek moment kapasitesi - çünkü ortogonal makara düzeni, stabilite için elastik deformasyona dayanmak yerine doğal geometrik kısıtlama yaratır.

Ön Yükleme ve Sürtünme Özellikleri

Doğrusal kılavuzlardaki ön yük, boşluğu önlemek ve sertliği artırmak için iç boşluğu ortadan kaldırır, ancak ön yükün büyüklüğüyle orantılı kayma sürtünmesi sağlar. Bilyalı kılavuzlarda, hassas uygulamalar için gereken moment kapasitesi genellikle boşluklu konfigürasyonlarla karşılaştırıldığında başlangıç ​​sürtünmesini %200-300 oranında artıran ön yük seviyelerini gerektirir.

iHF Çapraz Makaralı Kızak, benzer bilyalı kılavuz sistemlerine göre %40-60 daha düşük ön yük seviyeleriyle eşdeğer sertlik ve moment kapasitesine ulaşır. Bu azalma doğrudan daha düşük tahrik torku gereksinimlerine, daha küçük motor boyutuna, daha az ısı üretimine ve daha uzun yağlayıcı ömrüne dönüşür. Düşük hızlarda düzgün hareketin kritik olduğu uygulamalar için (lazer interferometri aşamaları, atomik kuvvet mikroskobu tarayıcıları veya hassas dağıtım sistemleri), çapraz makaralı kızakların daha düşük sürtünme dalgalanması, bilya kılavuzu ön yükünün neden olabileceği yapışma-kayma olayını ortadan kaldırır.

Hassas İmalat ve Boyutsal Kontrol

Yuvarlanma Yolu Taşlama ve Silindir Ayırma

Çapraz makaralı kızağın performansı, V-oluklu yuvarlanma yollarının geometrik doğruluğuna ve makara popülasyonunun boyutsal bütünlüğüne bağlıdır. iHF Grubunun üretim prosesinde, 1 mikrometrelik form doğruluğu ve Ra 0,2 mikrometrenin altındaki yüzey kalitesi ile yuvarlanma yollarının CNC profil taşlaması kullanılmaktadır. Bu hassasiyet, lokal strese ve erken yorulmaya neden olacak yüksek noktalarda yoğunlaşmak yerine silindir temasının tüm teorik temas hattı boyunca gerçekleşmesini sağlar.

Silindirler hassas taşlanmıştır ve 0,5 mikrometrelik tanecikli çap sınıflarına ayrılmıştır. Her bir iHF Çapraz Makaralı Kızak, tüm temas hatları boyunca eşit yük dağılımını sağlamak için eşleşen çap sınıflarından seçilen makaralarla monte edilir. Bu ayırma disiplini, daha büyük silindirlerin orantısız yük taşıdığı ve daha küçük silindirlerin yetersiz kısıtlama sağladığı, karışık çaplı silindirler bir yuvarlanma yolunu paylaştığında ortaya çıkan yük konsantrasyonunu önler.

Doğruluk ve Paralellik Doğrulaması

Montajdan sonra her slayt, lazer interferometri veya hassas granit referans yüzeyleri kullanılarak doğrusallık ölçümüne tabi tutulur. 100 mm hareket uzunluğu başına 3 mikrometrelik doğruluk özellikleri standarttır; metroloji ve yarı iletken uygulamaları için 1 mikrometrelik hassas dereceler mevcuttur. Ray ve taşıyıcı referans yüzeyleri arasındaki paralellik, tüm hareket uzunluğu boyunca 2 mikrometre dahilinde doğrulanarak, çok eksenli yığılmış konfigürasyonların kümülatif hata olmadan dik ilişkileri sürdürmesi sağlanır.

Yük Kapasitesi ve Sertlik Mühendisliği

Statik ve Dinamik Yük Değerleri

İHF Çapraz Makaralı Kızak yük değerleri, ISO 14728-1'e göre hesaplanır; statik yük kapasitesi (C₀), en ağır yüklü temasta silindir çapının 0,0001 katı kalıcı deformasyona neden olan yükü temsil eder ve dinamik yük kapasitesi (C), aynı kızakların %90'ının 100 km hareket ömrüne ulaştığı yükü temsil eder.

15 mm silindir çapına ve 30 mm ray genişliğine sahip tipik bir iHF Çapraz Makaralı Kızak için statik yük kapasitesi radyal yönde 50 kN'yi, yanal yönde 30 kN'yi ve eğim ve sapma eksenlerinde 500 Nm moment kapasitesini aşar. Bu değerler, eşdeğer zarf boyutlarına sahip bilya kılavuzlarının değerlerini önemli ölçüde aşar ve önemli ölçüde daha büyük bilya kılavuzu bölümleri veya çift raylı konfigürasyonlar gerektiren kompakt makine tasarımlarına olanak tanır.

Moment Yüklemesi Altında Rijitlik ve Sehim

Çapraz makaralı kızaklar için kritik performans farklılaştırıcı, moment yüklemesi altında sapmadır. Devrilme momenti uygulandığında taşıyıcı, rayın uzunlamasına ekseni etrafında momentle orantılı ve burulma sertliğiyle ters orantılı bir açıyla döner. iHF Çapraz Makaralı Kızak, eşdeğer bilyeli kılavuzlar için 150-250 Nm/yay-dakika ile karşılaştırıldığında, standart konfigürasyonlar için 500-800 Nm/yay-dakikalık açısal sertliğe ulaşır. Bu 3:1 ila 4:1 sertlik avantajı, değişen taşıma yükü koşulları altında doğrudan konum doğruluğunun korunması anlamına gelir; bu, takım merkez noktası sapmasının mikrometre toleransları dahilinde kalması gereken hassas otomasyonda belirleyici bir faktördür.

Uygulama Mühendisliği: Çapraz Makaralı Kızakların Farklı Değer Sağladığı Yer

Yarı İletken Gofret Kullanımı ve Denetimi

Litografi, inceleme ve prob test ekipmanlarındaki levha aşamaları, mikrometre altı konumlandırma gereksinimleri olan vakum veya temiz oda ortamlarında çalışır. iHF Çapraz Makaralı Kızak'ın düşük parçacık üretimi (devridaim yapan bilye dönüş tüpleri yok), vakum uyumluluğu ve yüksek sertlik-kütle oranı, onu bu uygulamalar için ideal kılar. iHF Grubu, EUV litografi ve elektron ışını inceleme sistemlerine entegrasyon için vakumla pişirilmiş yağlayıcılar ve düşük gaz çıkışı sağlayan malzemeler sağlar.

Hassas Optik Hizalama Sistemleri

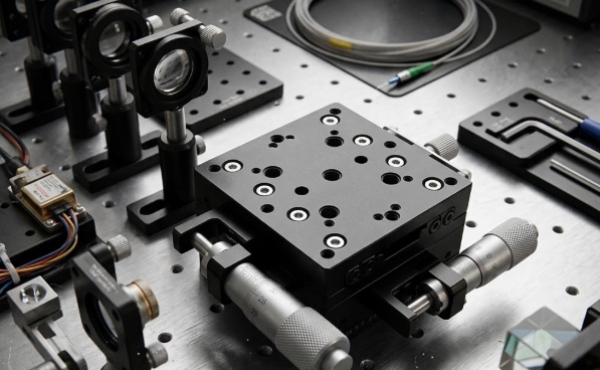

Lazer ışınının yönlendirilmesi, interferometre referans kolunun konumlandırılması ve uyarlanabilir optik hizalama, nanometre ölçeğinde çözünürlük ve minimum açısal sapma ile doğrusal hareket gerektirir. iHF Çapraz Makaralı Kızağın düşük sürtünme dalgalanması ve yüksek burulma sertliği, piezoelektrik veya ses bobini sürücülerinin, bilya kılavuzu sürtünme varyasyonunun yol açabileceği titreme olmadan düzgün, sürekli hareket elde etmesini sağlar.

Tıbbi Görüntüleme ve Radyasyon Tedavisi

CT tarayıcı kızakları, doğrusal hızlandırıcı hasta konumlandırma masaları ve cerrahi robot kolları, yüksek yük kapasitesi, radyasyon direnci ve bakım erişilebilirliği ile doğrusal hareket gerektirir. iHF Çapraz Makaralı Kızağın açık mimarisi (döküntüleri yakalayacak devridaim elemanları yoktur) ve paslanmaz çelik yapı seçenekleri, 10.000 saati aşan servis aralıklarıyla bu gereksinimleri karşılar.

Metroloji ve Koordinat Ölçme Makineleri

CMM eksenleri ve yüzey profilometre aşamaları, prob temas kuvvetleri veya değişen iş parçası kütleleri altında bozulmayan geometrik doğruluk gerektirir. iHF Çapraz Makaralı Kızağın doğal moment kapasitesi, bilya kılavuzlarının uyumluluğu telafi etmek için sürekli yeniden kalibrasyon veya aşırı yapısal kütle gerektireceği bu değişken yükleme koşulları altında düzlüğü ve kareliği korur.

视频

SSS

S: iHF Çapraz Makaralı Kızak için mevcut maksimum hareket uzunluğu nedir?

C: Standart hareket uzunlukları 25 mm'lik artışlarla 25 mm'den 1.500 mm'ye kadar değişir; özel uygulamalar için 3.000 mm'ye kadar özel uzunluklar mevcuttur. Daha uzun hareketler, kendi ağırlığı ve uygulanan yükler altında ray sapmasının dikkate alınmasını gerektirir; iHF Grubu, belirli konfigürasyonlar için optimum ray kesitini ve destek aralığını belirlemek amacıyla yapısal analiz sağlar.

S: iHF Çapraz Silindirli Kızak temiz oda ortamlarında yağlama olmadan çalışabilir mi?

C: Özel kaplamalar ve malzemelerle tam kuru çalışma mümkün olsa da, tipik temiz oda uygulamalarında son derece düşük buhar basıncı ve parçacık üretimi sergileyen perfloropolieter (PFPE) greslerle minimum yağlama kullanılır. iHF Grubunun temiz oda uyumlu slaytları, doğrulanmış temizleme protokolleriyle Sınıf 100 ortamlarda monte edilir ve paketlenir.

S: iHF Çapraz Makaralı Kızak maliyet açısından eşdeğer bilyalı kılavuz sistemleriyle nasıl karşılaştırılır?

C: Birim maliyet tipik olarak benzer bilyeli kılavuzlardan %20-40 daha yüksektir, ancak çift raylı konfigürasyonların ortadan kaldırılması, daha düşük sürtünme nedeniyle azaltılmış motor boyutu ve daha uzun bakım aralıkları dahil edildiğinde toplam sistem maliyeti genellikle çapraz makaralı mimariyi tercih eder. iHF Grubu, belirli uygulama gereksinimleri için toplam sahip olma maliyeti analizi sağlar.

S: Önerilen ön yükleme düzeyi nedir ve sahada ayarlanabilir mi?

C: Standart ön yük, seçici silindir çapı eşleştirme ve ayar sacı ayarı aracılığıyla fabrikada ayarlanır; genel otomasyon için genellikle hafif ön yük (%2-4 dinamik yük kapasitesi) veya hassas uygulamalar için orta ön yük (%5-8) elde edilir. Ön yük ayarı, sökmeyi ve silindirin değiştirilmesini gerektirir; iHF Grubu, performans özelliklerini korumak amacıyla ön yükleme değişikliği için fabrika servisini önerir.

S: Paslanmaz çelik veya korozyona dayanıklı versiyonlar mevcut mu?

C: Evet, iHF Grubu, aşındırıcı veya temiz oda ortamları için 440C paslanmaz çelik kanallar ve silindirler ile yıkama uygulamaları için 304 paslanmaz çelik muhafazalar sunmaktadır. Aşırı korozyon direnci veya elektriksel izolasyon gereksinimleri için seramik rulo seçenekleri (silikon nitrür) mevcuttur.
