Burulma Rijitliğinin Çözümü: Yüksek Verimli Kompakt Hız Düşürücülere Yönelik Endüstriyel Kılavuz

Modern endüstriyel ortam, minyatürleştirmeye, yüksek üretime ve yapısal optimizasyona yönelik aralıksız bir çaba ile tanımlanmaktadır. Mafsallı robotik kollar, otomatik yönlendirmeli araçlar (AGV'ler) ve yarı iletken üretim ekipmanları gibi gelişmiş alanlarda zemin alanı ve yük taşıma sınırlamaları her zamankinden daha sıkı. Bu talepleri karşılamak için mekanik tasarım mühendisleri geleneksel, hantal hız düşürücülerden uzaklaşıyor ve kompakt otomasyon dişli kutusuna yöneliyor .

Minimum fiziksel ayak iziyle yüksek güç çıkışı elde etmek, tribolojinin, diş profili modifikasyonunun ve termal yayılımın derinlemesine anlaşılmasını gerektirir. Önde gelen küresel hareket kontrolü üreticisi olarak iHF Group, bu hassas çok eksenli talepleri karşılamak üzere tasarlanmış yüksek hassasiyetli, düşük boşluklu endüstriyel kompakt otomasyon dişli kutusu çözümleri tasarlar ve üretir.

Dişli Topolojisi: Minyatürleştirilmiş Sistemlerde Gezegensel ve Gerinim Dalgası Mekaniği

Mühendisler, yüksek torklu kompakt bir otomasyon dişli kutusu belirlerken uygulamanın kinematik gereksinimlerine bağlı olarak genellikle iki ana dahili dişli konfigürasyonu arasından seçim yapar:

1. Hassas Gezegen Konfigürasyonları

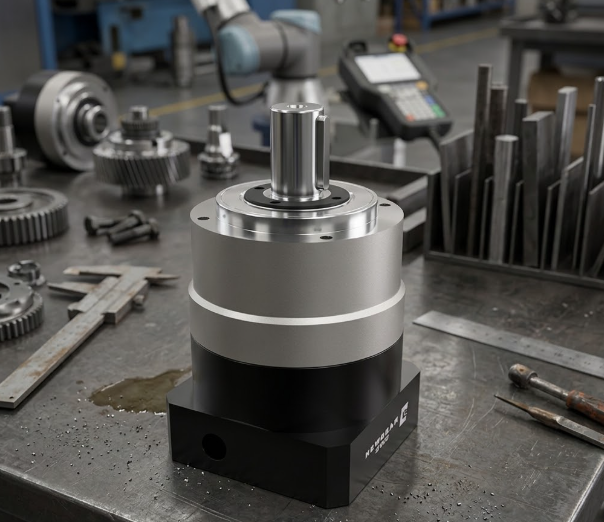

Yüksek şok yükü direnci ve olağanüstü burulma sağlamlığı gerektiren uygulamalar için özel planet dişliler endüstri standardı olmayı sürdürüyor. Kompakt planet düzeni, yükü birden fazla planet dişlisine aynı anda dağıtarak, dar bir dış çap dahilinde tork yoğunluğunu maksimuma çıkarır. iHF Grubu, diş temas oranını artıran, akustik gürültüyü bastıran ve sistem ömrünü uzatan, düz dişliler üzerinde helisel zemin dişlileri kullanarak bu konfigürasyonu optimize eder.

2. Gerinim Dalgası (Harmonik) İletimi

Bir uygulama sıfır boşluklu hassasiyet ve ultra hafif bir profil gerektirdiğinde (örneğin işbirlikçi bir robotun (cobot) eklemleri) gerinim dalgası dişlisi idealdir. Eliptik bir dalga üreteci tarafından deforme edilen esnek bir dahili spline kullanan bu tasarım, inanılmaz derecede ince tek bir aşamada aşırı dişli redüksiyon oranlarına (100:1'e kadar veya daha yüksek) ulaşır.

Mekanik Rijitlik: Boşluk ve Burulma Sapmasının Üstesinden Gelmek

Yüksek hızlı alma ve yerleştirme otomasyonu veya hassas optik konumlandırma için açısal boşluk, konum arama, titreşim ani artışları ve iz hataları gibi önemli sorunlara neden olabilir. Birinci sınıf düşük boşluklu kompakt otomasyon dişli kutusunun, çalışma ömrü boyunca 1 ila 3 ark dakikadan daha az bir açısal boşluk profilini koruması gerekir.

Bu düzeyde hassasiyete ulaşmak için iHF Grubu gelişmiş mikro geometrili diş modifikasyonları uygular. Son CNC taşlama aşamasında dişli diş profilini hafifçe incelterek, iç sıkışmaya neden olmadan eşleşen dişliler arasındaki mikro boşlukları ortadan kaldırıyoruz. Bu tasarım, olağanüstü düzgün dönüş, minimum tork dalgalanması ve dinamik start-stop işlemleri için gereken katı yapısal sağlamlığı garanti eder.

Kapalı Mekanlarda Isı Yönetimi ve Yağlama

Yüksek mekanik gücü dar ve kapalı bir alana sığdırdığınızda, ısı üretimi büyük bir tasarım sorunu haline gelir. Kompakt servo motorlu dişli kutuları doğal ısı taşınımı için daha küçük yüzey alanlarına sahip olduğundan, yoğun sürekli çevrimler altında iç sıcaklıklar hızla yükselebilir, bu da yağ filminin bozulmasına ve dişlinin daha hızlı aşınmasına neden olabilir.

Bu termal gerilimlerle mücadele etmek için birinci sınıf redüktörler gelişmiş malzeme ve sızdırmazlık bilimlerini entegre eder:

● Sentetik Sentetik Yağlayıcılar: Yüksek viskoziteli sentetik florlu greslerin veya polialfaolefin (PAO) yağların kullanılması, dahili bileşenlerin aşırı sıcaklık aralıklarında incelmeden veya sızıntı yapmadan sorunsuz şekilde çalışmasına olanak tanır.

●  Düşük Sürtünmeli Radyal Dudaklı Keçeler: Özel olarak kaplanmış Viton veya NBR keçeler, giriş miline karşı minimum sürtünme oluşturarak yağ haznesini izole eder, sistemi aşırı ısınmaya karşı korur ve harici partikül kirlenmesini önler.

Kaynak Kullanımı Mükemmelliği: iHF Grubu ile Özel Entegrasyon

Yüksek performanslı otomasyon sektöründe, özel makineler için standart kullanıma hazır bileşenlere güvenmek çoğu zaman optimumun altında performansa yol açar. iHF Group gibi özel bir toptan kompakt otomasyon dişli kutusu tedarikçisiyle ortaklık kurmak, mühendislik ekiplerine özel şaft konfigürasyonlarına, özel montaj flanşlarına ve kapsamlı çok eksenli dinamik test verilerine tam erişim sağlar.

Projeniz elektrik kablolarını ve pnömatik hatları yönlendirmek için hat içi, dik açılı veya içi boş şaft konfigürasyonu gerektirse de iHF Group, teorik otomasyon fiziği ile sağlam fabrika zemini performansı arasındaki boşluğu sorunsuz bir şekilde kapatmak için gereken hassas mühendislik desteğini sağlar.

💡 Endüstriyel Otomasyon Soru-Cevap (Teknik SSS)

S1: Standart endüstriyel dişli kutusu ile özel kompakt otomasyon dişli kutusu arasındaki temel fark nedir?

C: Standart dişli kutuları yalnızca ham tork aktarımına ve maliyet verimliliğine odaklanır; bu da çoğunlukla daha büyük gövdeler, daha yüksek boşluk ve daha düşük verimlilikle sonuçlanır. Kompakt bir otomasyon dişli kutusu, alanı kısıtlı hareket kontrolü için özel olarak tasarlanmıştır. Hızlı servo motor hızlanmalarını gerçekleştirmek için düşük boşlukluluğa, yüksek verimliliğe, yüksek tork yoğunluğuna ve düşük yapısal ataleti önceliklendirir.

S2: Kompakt bir planet dişli kutusu, bir otomasyon sisteminin servo motorunun ömrünün uzatılmasına nasıl yardımcı olur?

C: Tam dişli redüksiyon oranları sunarak, dişli kutusu çıkış torkunu çarparken, servo motora yansıyan yük ataletini de redüksiyon oranının karesi kadar azaltır. Bu, motorun aşırı ısınmasını önler, sistemin atalet oranını dengeler ve çok daha net, son derece kararlı ayar parametrelerine olanak tanır.
