Çerçevesiz Tork Eklemli Motorlar Robotik Performansı ve Kontrol Doğruluğunu Nasıl Artırır?

Gelişmiş endüstriyel otomasyona, yüksek taşıma kapasiteli işbirlikçi robotlara (cobot'lar), cerrahi tıbbi kollara ve çok eksenli savunma sistemlerine yönelik küresel çaba, elektromekanik aktüatörlere aşırı talepler getirmektedir. Geleneksel paketlenmiş servo motorlar genellikle bağlantı tasarımlarına çok fazla hacim, aşırı ağırlık ve mekanik uyumluluk katar. Kısıtlı alanlarda akıcı, yüksek torklu hareket elde etmek için modern tasarım mühendisleri entegre çerçevesiz tork mafsallı motorlara yöneliyor .

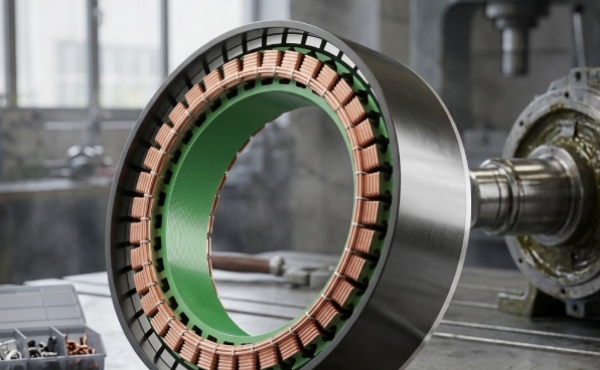

Stator ve rotorun doğrudan makinenin yapısal muhafazasına yerleştirilmesiyle bu entegre kitler, gereksiz milleri, yatakları ve kaplinleri ortadan kaldırır. Ancak kompakt bağlantılarda gerçek hassasiyete ulaşmak, temel entegrasyondan çok daha fazlasını gerektirir; gelişmiş manyetik ayar, hassas geri bildirim mekaniği ve kolaylaştırılmış sistem bağlantısı gerektirir.

💡 Gelişmiş Manyetik Tasarım: Çarpmayı Azaltırken Tork Yoğunluğunu Maksimuma Çıkarma

Hassas hareket kontrolünde, bir motorun performansı genellikle termal sınırları ve doğal manyetik sürtünmesi nedeniyle sınırlıdır. Standart çerçevesiz motorlar sıklıkla, yavaş hızlarda konumlandırma hassasiyetini azaltan ciddi vuruntu torkundan (rotor mıknatısları ve stator yuvaları arasındaki periyodik manyetik çekme) muzdariptir.

Bu sınırlamaları gidermek için en son teknolojiye sahip robotik eklemler, optimize edilmiş bir motor yuvası tasarımı uygular. Mühendisler, stator yuvalarının geometrik eğimini kesin olarak hesaplayarak veya rotor üzerindeki kalıcı mıknatıs düzenini değiştirerek vuruntu etkilerini önemli ölçüde azaltabilirler. Bu tasarım, oldukça yüksek bir tork yoğunluğu sağlayarak, düzgün dönüşü korurken birim hacim başına maksimum tork çıkışı sağlar.

● Düşük Hızda Kontrol Mükemmelliği: Optimize edilmiş bu manyetik mimari sayesinde sistem, düşük hızlarda hassas kontrolü korur. Yüksek hassasiyetli kaynak, mikro montaj ve hassas cerrahi uygulamalar için çok önemli olan, alt uç doğrudan tahrikli konfigürasyonlarda sık görülen yapışma-kayma sorunlarını ortadan kaldırır.

●  Düşük Titreşim ve Sessiz Çalışma:Bu yapısal ayar, hızlı yanıt, kararlı çalışma, düşük titreşim ve düşük gürültü sağlar. Yüksek frekanslı akustik rezonansın ortadan kaldırılması özellikle tıbbi ameliyathaneler ve işbirlikçi temiz oda çalışma alanları için hayati öneme sahiptir.

🛠️ Mekanik Kinematik: Yüksek Hassasiyetli Planet Redüktörlerin Entegre Edilmesi

Çerçevesiz bir motor kiti, ham elektromanyetik tork sağlar, ancak bu gücü kullanılabilir robotik eklem eklemlenmesine dönüştürmek, yüksek performanslı bir hız azaltma sistemi gerektirir. Gelişmiş helisel dişli profillerine sahip yüksek hassasiyetli planet dişli redüktörün entegre edilmesi son derece kompakt ve sağlam bir çözüm sağlar.

Ultra Düşük Boşluk Kalibrasyonu: Standart ticari dişli kutuları, konum tekrarlanabilirliğini bozan önemli bir boşluk oluşturur. Birinci sınıf entegre bağlantılar, 3 ark dakikasından daha kısa bir diş kökü yuvarlaklığına sahiptir. Bu sıkı geometrik tolerans, olağanüstü burulma sağlamlığını garanti eder ve çift yönlü döngüler sırasında hareket kaybını en aza indirir.

Hızlı Yön Değiştirme: Çerçevesiz rotorun düşük ataleti, helisel planet dişlilerin hassas uyumuyla birleştiğinde, hızlı motor yönü tersine çevrilmesine olanak tanır. Aktüatör, yüksek yük altında, mekanik şoklara neden olmadan veya aktarma organlarını zorlamadan anında dönebilir.

🏢 Kapalı Döngü Zekası: iHF Grup Çalıştırma Standardı

Endüstriyel robot imalatçıları ve otomasyon sistemi entegratörleri için, farklı satıcılara ait statorların, rotorların, gerinim dalgası dişlilerinin ve kodlayıcıların ayrı ayrı monte edilmesi, sinir bozucu bir üretim darboğazı sunar. Bileşenler arasındaki uyumsuzluklar genellikle sinyal gecikmesine, termal genleşme sorunlarına ve karmaşık kalibrasyon prosedürlerine yol açar.

Bu endüstri zorluklarını çözmek için iHF Group, tamamen entegre, yüksek performanslı modüler bir bağlantı çözümü tasarladı. Hassas doğrudan tahrik teknolojisini gelişmiş geri bildirim donanımıyla eşleştiren iHF Grubu sistemleri, kutudan çıktığı anda benzersiz doğrudan tahrik performansı sunar.

⚙️ Gerçek Çok Değişkenli Kapalı Döngü Kontrolü: iHF Grubu kontrolörleri tork, hız ve konumun eksiksiz, deterministik kapalı döngü kontrolünü sağlar. Gelişmiş alan odaklı kontrol (FOC) algoritmaları mevcut profilleri gerçek zamanlı olarak işleyerek son derece dinamik hareketler sırasında bile izleme hatalarını önler.

📊 Çift Kodlayıcı Geri Bildirim Mimarisi: Ağır yükler altında fiziksel dişli sapmasının neden olduğu konumlandırma hatalarını ortadan kaldırmak için sistem, geri bildirim kontrol doğruluğunu daha da artırmak amacıyla çift kodlayıcıyı destekler. Yüksek çözünürlüklü bir artımlı veya mutlak enkoder, yüksek hızlı motor şaftını izlerken, ikincil bir mutlak enkoder, düşük hızlı çıkış bağlantısını doğrudan izler. Bu kurulum, küçük mikro sapmaları gerçek zamanlı olarak sürekli olarak ölçer ve düzeltir.

🔌 Sistem Topografyasının Düzenlenmesi: Papatya Zinciri Mimarisi

Robotik sistemler, 7 eksenli cobot'lar veya karmaşık insansı yapılar gibi daha fazla eksen ekledikçe, dahili kablolama tezgahının yönetimi oldukça karmaşık hale geliyor. Merkezi bir kontrol kabininden her bir bağlantı noktasına özel güç ve geri besleme kablolarının geçirilmesi, bağlantı hareketini kısıtlayan ve sürekli bükülmeden kaynaklanan arıza risklerini artıran kalın kablo demetlerine yol açar.

Modern yüksek yoğunluklu bağlantılar, yerden tasarruf sağlayan bir seri iletişim düzeni ekleyerek bu durumun üstesinden gelir. Sistem birden fazla ünite için zincirleme yapılandırmayı destekleyerek güç kaynağını ve veri iletimini kolaylaştırır. Her bağlantının içine yerelleştirilmiş bir mikro sürücünün yerleştirilmesiyle, tek bir paylaşımlı DC güç veri yolu ve yüksek hızlı endüstriyel Ethernet kablosu (EtherCAT veya CANopen gibi) bir bağlantı noktasından diğerine sırayla yönlendirilebilir. Bu, toplam kablo ağırlığını önemli ölçüde azaltır, fiziksel yönlendirmeyi basitleştirir ve genel sistem güvenilirliğini artırır.

❓ Ayrıntılı Teknik İnceleme: Sektörle İlgili Soru-Cevap

S1: Çift kodlayıcılı kurulum, zamanla mekanik aşınmaya karşı nasıl koruma sağlar?

C: Tek kodlayıcılı bir sistemde, eğer planet dişliler yıllar süren hizmet sonucunda küçük bir aşınma veya boşlukla karşılaşırsa, kontrolör çıkış flanşındaki fiziksel hatanın farkında olmaz. İkincil kodlayıcı, iHF Group tarafından sağlanan çift kodlayıcı desteğinden yararlanarak gerçek takım konumunu doğrudan izler. Redüktörün içinde mekanik aşınma meydana gelse bile kapalı devre sistem, sapmayı otomatik olarak telafi ederek robotunuzun çalışma ömrü boyunca milimetrenin altındaki hassasiyeti korumasını sağlar.

S2: Yüksek torklu bağlantı uygulamalarında neden helisel dişliler düz dişlilere tercih ediliyor?

C: Helisel dişliler, bir anda yerine kademeli olarak devreye giren açılı diş hatlarına sahiptir. Bu aşamalı diş teması, toplam temas oranını önemli ölçüde artırarak yüksek mekanik yükleri birden fazla dişe yayar. Bu düzen, doğrudan 3 ark dakikasından daha kısa bir diş kökü yuvarlaklığına olanak tanır, akustik gürültüyü azaltır ve ani tork artışları için gereken üstün burulma mukavemetini sağlar.
