iHF Fabrikası Yüksek Maliyet Performanslı 3C Ekipman Kablo Taşıyıcısı

Kablo Taşıyıcı/Bağlantı Elemanı - Uygun Maliyetli Seri 5/7/10 - Açılamaz, Genel Amaçlı Hafif

Productfeatures:

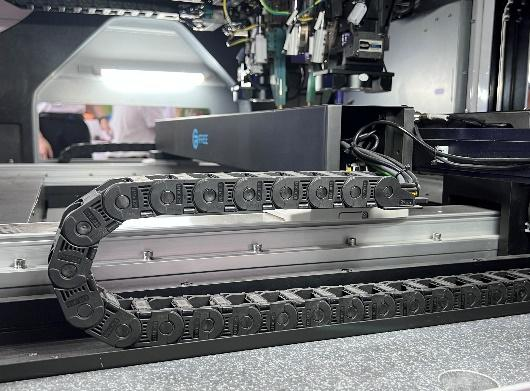

Bu seri, maliyet etkinliği ve dayanıklılık için tasarlanmış, kapalı, hafif hizmet tipi mühendislik plastik kablo taşıyıcıları sunmaktadır. Model numaraları (5, 7, 10), iç yüksekliği (mm) gösterir ve bu da iç hacmi ve yük kapasitesini belirler.

Başlıca Özellikler

• Kapalı Tasarım: Açılmayan yan paneller, kabloları/hortumları tozdan, talaşlardan ve soğutma sıvısından korur.

• Hafif Yapı: Düşük ağırlık ve küçük bükülme yarıçapı için özel olarak tasarlanmış plastiklerden üretilmiştir.

• Yüksek Maliyet Verimliliği: Basitleştirilmiş yapı, rekabetçi fiyatlarla güvenilir rehberlik sağlar.

• Boyutlandırma Seçenekleri: 5, 7 veya 10 mm'lik iç yükseklikler, değişen kablo hacimlerine ve yüklerine uyum sağlar.

Uygulamalar

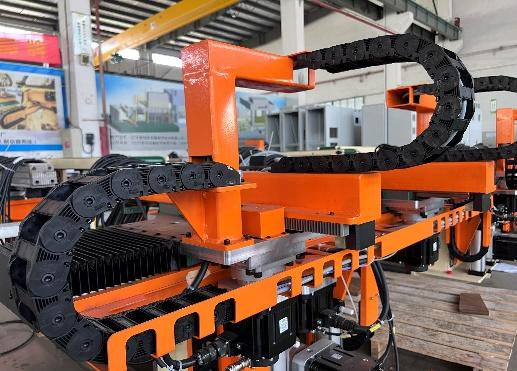

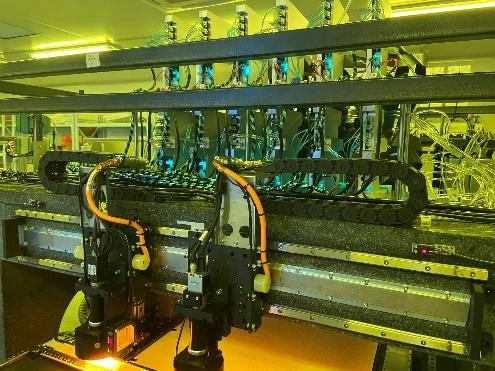

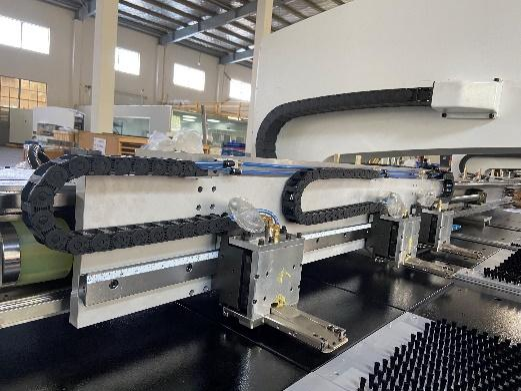

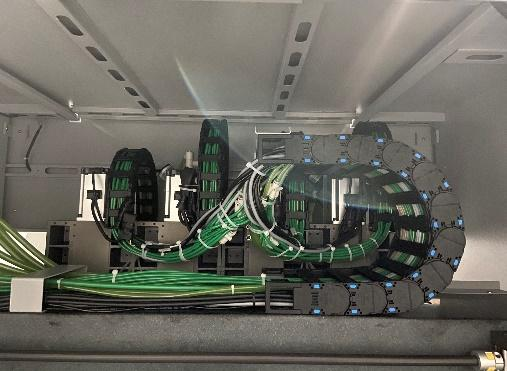

Temiz veya hafif kirlenmiş ortamlarda orta ila düşük yük otomasyonu için idealdir. Yaygın kullanım alanları arasında küçük otomasyon ekipmanları, elektronik test cihazları, hafif CNC makineleri, laboratuvar cihazları ve lojistik sistemleri yer almaktadır.

Seçim Kılavuzu

• Model 5: Kompakt kurulumlarda sinyal hatları, ince hortumlar veya fiber optik kablolar için.

• Model 7: Kontrol kabloları ve orta çaplı hortumlar için çok yönlü boyut.

• Model 10: Kompakt güç aktarım üniteleri için hava hortumlu güç kablolarını (örneğin, servo motor) destekler.

iHF Fabrikası Yüksek Maliyet Performanslı 3C Ekipman Kablo Taşıyıcısı

Ücretsiz teklif alın

Kablo Taşıyıcı

Tip		Bükme yarıçapı R	Zincir bağlantı sayısı N	Bağlamak	H	D	K	Gerçek uzamsal yükseklik HF	Ağırlık kg/m
Seri kodu	Teknik Özellikler	Bükme yarıçapı R	Zincir bağlantı sayısı N	Bağlamak	H	D	K	Gerçek uzamsal yükseklik HF	Ağırlık kg/m
Sürükleme zinciri ZH13ZE	0505	15	1~	Tarak şeklinde plaka yok. ZH14ZL	38	39	87	53	0,05
	0505	18			44	42	97	59	0,05
	0507	15			38	39	87	53	0,06
	0507	18			44	42	97	59	0,06
	0510	15			38	39	87	53	0,07
	0510	18			44	42	97	59	0,07
	0707	15		Tarak şeklinde plaka ile ZH142L	40	40	87	55	≈0.07
	0707	28			66	53	128	76
	0710	15			40	40	87	55
	0710	28			66	53	128	76
	0716	15			40	40	87	55
	0716	28			66	53	128	76
	0730	15			40	40	87	55
	0730	28			66	53	128	76
	1010	18			49	50	109	64	≈0.1
		28			69	60	140	84
		38			89	70	171	104
	1015	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104
	1020	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104

Tip		İç yükseklik B	Dış yükseklik C	İç genişlik F	DIŞ GENİŞLİK E	P Perdesi	Maksimum kablo çapı mm	Maksimum tavan yük taşıma kapasitesi kg/m	Maksimum üstten uzunluk m
Seri kodu	Teknik Özellikler
Sürükleme zinciri ZH13ZE	0505	5	8	5	9	10	3.5	0,05	0,5
	0507			7	11
	0510			10	14
	0707	7	10	7	12	17	5	0.15	0,5
	0710			10	15
	0716			16	21	10
	0730			30	35
	1010	10	12.5	10	16	20	8	0,35	1
	1015			15	21
	1020			20	26

Bağlayıcı

Tip		İç genişlik	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	Tarak plakası diş sayısı	Uygulanabilir Kablo Taşıyıcısı
Seri kodu	Teknik Özellikler	İç genişlik	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	Tarak plakası diş sayısı	Uygulanabilir Kablo Taşıyıcısı
Bağlayıcı ZH14ZL	0505	5	-	-	5.2	7	9.1	9.2	4	0	ZH13ZE-0505
	0507	7			7.2	9	11.1	11.2			ZH13ZE-0507
	0510	10			10.2	12	14.1	14.2			ZH13ZE-0510
	0707	7	3.7	3.2	7	9.3	12	11.6	9	1	ZH13ZE-0707
	0710	10	5.2		10	12.3	15	14.6		1	ZH13ZE-0710
	0716	16	7.2		16	18.3	21	20.6		2	ZH13ZE-0716
	0730	30	5.4		30	32.3	35	34.6		3	ZH13ZE-0730
	1010	10	7.2	4.2	10	12.8	16	16	5	1	ZH13ZE-1010
	1015	15			15	17.8	21	21		1	ZH13ZE-1015
	1020	20			20	22.8	26	26		2	ZH13ZE-1020
