Rezonans Sürtünmesini Ortadan Kaldırmak: iHF Grubu Uzay Kısıtlı Doğrusal Harekette Nasıl Devrim Yarattı?

Modern dijital üretim, tıbbi laboratuvar otomasyonu ve yarı iletken denetimi ortamında, tasarım mimarisinin fiziksel kısıtlamaları katlanarak azalıyor. Mühendisler çok eksenli köprüleri tezgah üstü teşhis araçlarına veya yüksek verimli optik tarama dizilerine sıkıştırdıkça, geleneksel profil ray kılavuzları hacimleri, kütle ataletleri ve yüksek çalışma gürültüleri nedeniyle kullanılamaz hale geliyor.

Bir sistemin ölçeği küçüldüğünde, yapısal titreşim, yapışma-kayma sürtünmesi ve akustik rezonans gibi mekanik anormalliklerin ciddiyeti artar. Oldukça kısıtlı bir alanda mikron altı konumlandırma tekrarlanabilirliğine ulaşmak, temel olarak yeniden tasarlanmış bir hareket arayüzü gerektirir: özel, düşük gürültülü, yüksek hassasiyetli minyatür bilyeli doğrusal kılavuz .

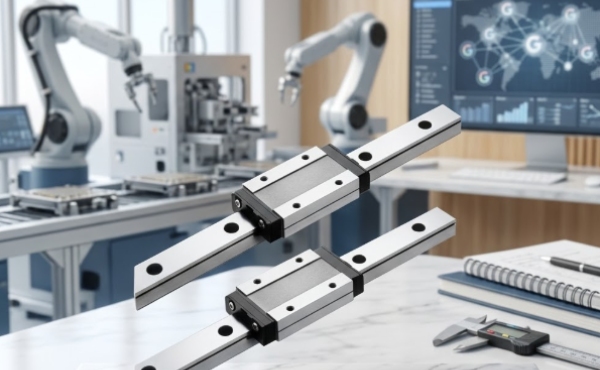

Alan optimizasyonu ile termodinamik stabilitenin bu kritik kesişimini ele alan iHF Group, DGMN Serisini tasarladı. Alanı kısıtlı, yüksek hassasiyetli ekipmanlar için özel olarak geliştirilen bu seri, mikro otomasyonlu alma ve yerleştirme kafalarından büyük ölçekli yarı iletken inceleme sistemlerine kadar çok çeşitli gelişmiş uygulamalar için çok yönlü bir sistem topolojisi ve son derece kararlı mekanik geri bildirim sağlar.

1. Tribolojik Mekanik: Yüksek Frekanslı Akustik Rezonansın Bastırılması

Devridaim yapan bir bilyalı profil kılavuzundaki akustik emisyon ve yapısal titreşim, temel olarak iki faktör tarafından yönlendirilir: dönüş yolu içindeki yatak bilyalarının yüksek hızlı çarpışması ve iç temas basınçlarının yuvarlanma yolu profiline göre değişmesi. Hassas temiz oda ve cerrahi ortamlarda bu mikro titreşimler, istenmeyen yüksek frekanslı gürültü üretir ve hassas sensör ölçümlerine kinetik bozulma katar.

Bu operasyonel engeli ortadan kaldırmak için iHF Grubunun düşük gürültülü minyatür bilyeli doğrusal kılavuzu, kızak bloğunun iç kinematiğini tamamen yeniden tasarlar. Optimize edilmiş, yüksek sertlikte sentetik bilya sirkülasyon yolunu ultra yumuşak bilya dönüş geometrisiyle birleştiren DGMN Serisi, rulmanlar yük altında devridaim yaparken kinetik geçişi yumuşatır.

Optimize edilmiş yol, toptan topa darbe kuvvetlerini sınırlandırarak akustik profili etkili bir şekilde düzleştirir. Bu, 3 m/s'ye kadar yüksek hızlı aktarımlar sırasında bile oldukça sessiz bir akıcı hareket sağlar ve ortamdaki mekanik gürültü seviyelerini geleneksel minyatür kılavuzların çok küçük bir kısmına azaltır.

2. Gelişmiş Yük Dağılımı: 4 Sıralı Gotik Kemer Temas Matrisi

Minyatür hareket sistemleri sıklıkla çok yönlü, karmaşık yükleme profillerine maruz kalır. Uçan bir robot koluna veya 4 eksenli bir inceleme köprüsüne monte edilen minyatür bir kılavuz, lokal elastik deformasyona maruz kalmadan eş zamanlı radyal, ters radyal ve ağır yanal moment yüklerini kaldırmalıdır.

DGMN Serisi özel yüksek hassasiyetli minyatür bilyeli doğrusal kılavuz, bu çok eksenli yük kapasitesine, gelişmiş 4 sıralı Gotik kemer temas oluğu tasarımı aracılığıyla ulaşır.

Yuvarlanma elemanı temas açısının yatay ve dikey eksenlere göre tam olarak 45 dereceye sabitlenmesiyle yük kapasitesi (C) dört ana yönün tamamına tamamen simetrik olarak dağıtılır.

Bu özel konfigürasyon, gelişmiş ekipman geliştiricileri için birçok farklı performans avantajı sunar:

● Eşitlenmiş Sertlik: Yolluk bloğu, ister aşağıya doğru dikey basınca ister yoğun yatay yanal kesme kuvvetlerine maruz kalsın, aynı sertliği korur.

●  Ön Yük Özelleştirmesi:iHF Grubu, mühendislerin maksimum sistem sertliği ile ultra düşük yuvarlanma sürtünmesi arasındaki hassas dengeyi optimize etmelerine olanak tanıyan değişken ön yük seviyeleri (boşluktan hafif ön yük Z0'a ve orta ön yük Z1'e kadar) sunar.

●  Sürtünmeyi En Aza İndirme:Gotik kemer içindeki hassas iki noktalı temas geometrisi, kayma sürtünmesinin en aza indirilmesini sağlar ve genellikle mikrometre düzeyindeki ayarlamaları engelleyen yapışma-kayma etkisini ortadan kaldırır.

视频

3. Malzeme Bilimi ve Yapısal Bütünlük: Boyutsal Kaymayı Önleme

Uzun görev döngüleri boyunca çalışan gelişmiş denetim sistemleri ve mikro otomasyon araçları için, ortam sıcaklığındaki değişiklikler veya malzeme yorgunluğundan kaynaklanan boyutsal kayma, kalibrasyon profillerini bozabilir.

DGMN Serisi alanı kısıtlı minyatür bilyeli doğrusal kılavuz sisteminin her bileşeni birinci sınıf, yüksek kaliteli martensitik paslanmaz çelikten tasarlanmıştır. Bu kasıtlı substrat seçimi, uçucu kimyasal reaktifleri yöneten tıbbi teşhis cihazları veya gaz çıkışının önlenmesi gereken temiz odalar için gerekli olan olağanüstü korozyon önleme özellikleri sağlar.

Ayrıca sıfırın altındaki kriyojenik ısıl işlem stabilizasyon protokollerimiz, çelik matrisin zaman içinde mutlak yapısal stabilite sergilemesini sağlar. Ray ve blok yüzeyleri, çok eksenli CNC mikro taşlama merkezlerinde hassas taşlama işlemine tabi tutularak rayın tüm uzunluğu boyunca tek haneli mikronlarla ölçülen paralel hareket doğruluğu elde edilir.

4. Çok Yönlü Entegrasyon: Mikro Otomasyondan Büyük Denetim Sistemlerine

DGMN Serisinin belirleyici özelliği modüler uyarlanabilirliğidir. Tek bir endüstriyel otomasyon düzeni her yerleşim profiline uymaz, bu nedenle iHF Grubu mimari esnekliğe öncelik verir.

Amacınız ister ultra hafif, geniş tip bir kılavuz rayını özel bir masaüstü laboratuvar analizörüne entegre etmek, ister devasa bir endüstriyel temiz oda denetim sistemi içindeki bir optik sensör dizisini çalıştırmak için paralel bir çift uzun uzunlukta minyatür rayı hizalamak olsun, DGMN Serisi çağrıya yanıt verir. Gelişmiş toz geçirmez uç contalarını otomatik mikro yağlama kanallarıyla birleştirerek kılavuzlarımız, yuvarlanma yolları üzerinde ultra ince, düşük sürtünmeli bir yağ filmini sürekli olarak korurken, harici parçacık kirleticilerine karşı sızdırmaz kalır. Bu, doğrudan daha uzun bir sistem ömrü, daha az bakım masrafı ve pazardaki rekabet gücünüzü artıracak kesintisiz yapısal doğruluk anlamına gelir.
