Mikro Verim Sınırlarında Gezinme: Yeni Nesil CNC'lerde Yüksek Yüklü Bilyalı Vida Optimizasyonu

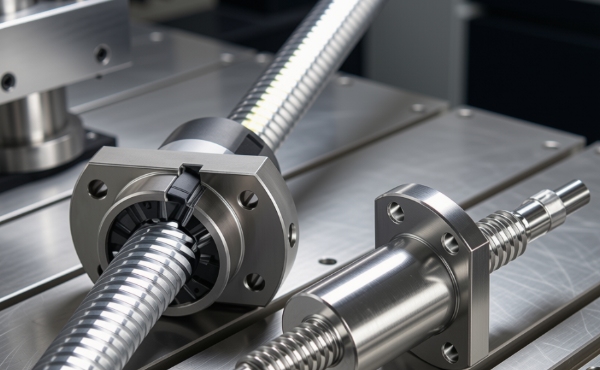

Yüksek hassasiyetli mikron altı işleme ve çok eksenli senkron otomasyon alanında, doğrusal iletim elemanlarının seçimi, sistem veriminin ve izleme doğruluğunun üst sınırlarını belirler. Alternatif doğrusal hareket teknolojileri ortaya çıkarken, hassas bilyalı vidadönme hareketini yüksek sertlikte doğrusal yer değiştirmeye dönüştürmek için temel mekanik bileşen olmayı sürdürüyor. Bununla birlikte, modern endüstriyel talepler hız sınırlarını 60 m/dak'nın üzerine çıkardığından ve 1,5 g'yi aşan hızlanma oranlarını talep ettiğinden, mekanik rezonansı ve hız dalgalanmasını azaltan bir sistem tasarlamak, iç kinematik konusunda derin bir anlayış gerektirir.

iHF Group gibi önde gelen üreticilerden hizmet alan tasarım mühendisleri ve sistem entegratörleri için, uzun vadeli izleme doğruluğuna ulaşmak yalnızca nominal çapın ve ucun seçilmesiyle ilgili değildir. Bilya sirkülasyon dinamikleri, ön yük bozulma mekaniği ve termal stabilizasyon stratejilerinin ayrıntılı bir analizini gerektirir.

Dinamik Yükler Altında Mekanik Rijitlik ve Ön Yük Optimizasyonu

Yüksek hızlanma altında sistemik sağlamlığı korumak için eksenel boşluğun ortadan kaldırılması tartışılamaz bir ön koşuldur. Hassas bilyalı vida üreticileri genellikle kontrollü dahili ön yükleme teknikleriyle sıfır boşluk elde eder. Mekanizma, tipik olarak büyük boyutlu bir bilya seçimi (tek somun ön yükü) veya iki farklı somun gövdesi (çift somun ön yükü) arasında özel bir aralayıcı kullanarak yatak bilyaları ve yuvarlanma yolu profilleri arasında hesaplanmış bir elastik deformasyon oluşturmaya dayanır.

Ağır hizmet tipi CNC frezeleme merkezleri veya plastik enjeksiyon kalıplama makineleri için yüksek yüklü bir bilyalı vida belirlerken, ön yük tipinin seçimi hem statik sertliği hem de termal aşınma profillerini doğrudan etkiler:

● Dört Noktalı Temas (Tek Somun): Kompakt bir kaplama alanı ve mükemmel radyal yük taşıma özelliği sunar, ancak yüksek hızlarda lokal ısı üretimini hızlandırabilen diferansiyel kaymaya karşı daha yüksek hassasiyet sergiler.

●  İki Noktalı Temas (Çift Somun): Üstün yüksek hız performansı sağlar. Yük bölgelerini ayırarak iç sürtünmeyi en aza indirir ve bilyalı vida grubunun erken malzeme yorgunluğuna neden olmadan yapısal sağlamlığını korumasına olanak tanır.

iHF Group, dinamik yük değişimi altında temas açısını optimize eden (genellikle 45°'ye kalibre edilmiş) özel dahili geometri profilleri tasarlar. Bu özel geometrik ayar, ciddi eksenel ters gerilimler altında bile temas gerilimi dağılımının yüksek karbonlu krom taşıyan çeliğin (SUJ2) elastik sınırları içinde kalmasını sağlayarak mikro çukurlaşmayı ve yüzey altı katmanlara ayrılmayı önler.

Termal Kinematik: Yüksek Hizmet Çevrimlerinde Sürtünme Isısını Yönetmek

Yüksek hızlı doğrusal konumlandırma doğruluğundaki birincil sınırlayıcı faktör termal genleşmedir. Hassas bilyalı vida sürekli görev döngüleri altında çalıştığından, somun düzeneği içinde üretilen sürtünme torku mil sıcaklığını yükseltir. Çeliğin termal genleşme katsayısı yaklaşık 11,7 × 10-6/°C olduğundan, 1 metrelik bir şaft boyunca 5°C'lik mütevazı bir sıcaklık farkı, mikron düzeyinde tolerans için kalibre edilmiş bir sistemi tamamen baltalayan yaklaşık 60 μm'lik bir konumlandırma hatasına neden olabilir.

Bunu etkisiz hale getirmek için yüksek performanslı uygulamalar iki yönlü mühendislik yaklaşımına dayanır:

1. Gelişmiş Yağlama Dinamiği

Yüksek viskoziteli sentetik gres ve sürekli yağ-hava yağlama sistemleri arasındaki seçim tamamen dm n faktörüne bağlıdır (burada dm, mm cinsinden bilya adım daire çapıdır ve n, rpm cinsinden dönüş hızıdır). 70.000 dm n değerini aşan sistemler için, entegre soğutma kanallarına sahip basınçlı yağlama, lokalize termal enerjiyi somun arayüzünden taşımak açısından kritik hale gelir.

2. Mekanik Eksenel Ön Germe

Takım tezgahının montajı sırasında bilyalı vida mili, destek yataklarındaki hassas taşlanmış kilit somunları aracılığıyla kasıtlı olarak gerilir. Beklenen termal genleşme kuvvetine eşdeğer önceden belirlenmiş bir çekme yükünün uygulanmasıyla, şaftın fiziksel büyümesi yapısal gerilimdeki azalma tarafından etkili bir şekilde emilir ve tüm hareket stroku boyunca sabit bir eğim mesafesi korunur.

Dolaşım Rezonansının ve Hız Dalgalanmasının Üstesinden Gelmek

Mikro ölçekte doğrusal hareket nadiren tam anlamıyla doğrusaldır. Bireysel yatak bilyaları yükleme bölgesinden çıkıp geri dönüş boruları veya deflektör kapakları aracılığıyla devridaim yoluna yeniden girdiklerinde, iç kuvvetlerdeki hafif değişiklikler çalışma torkunda küçük dalgalanmalara neden olur. Hız dalgalanması olarak bilinen bu olay, hassas taşlama ve optik işleme uygulamalarında yüzey kalitesini doğrudan bozan yüksek frekanslı mikro titreşimleri tetikleyebilir.

Bununla mücadele etmek için iHF Grubu, top yolu profilini hassas geometrik süreklilikle tamamlamak için gelişmiş bilgisayarlı taşlama süreçlerinden yararlanıyor. Teğetsel bir kaldırma devridaim tasarımının uygulanmasıyla, toplar geri dönüş mekanizmasıyla aniden çarpışmak yerine Gotik kemer oluğundan düzgün bir şekilde kaldırılır. Bu, akustik gürültüyü 6 dB'e kadar azaltır ve tork dalgalanma eğrisini önemli ölçüde düzleştirerek olağanüstü derecede pürüzsüz, deterministik doğrusal hareket sağlar.

Çözüm

Bilyalı vida, modern endüstriyel hareket sistemlerinde temel bir bileşen olmayı sürdürerek geniş bir uygulama yelpazesinde yüksek hassasiyetli, yüksek verimli doğrusal hareket sağlar. Mekanik verimlilik, yük kapasitesi ve konumsal doğruluğun birleşimi onu otomasyon, robotik ve hassas mühendislikte vazgeçilmez kılmaktadır.

Gelişmiş üretim yetenekleri ve uygulama odaklı mühendisliğiyle iHF Group, küresel endüstriyel otomasyonun gelişen taleplerini destekleyen vidalı mil çözümleri sunmaktadır.
